Die Antriebswelle ist ein fester Bestandteil des Rollstuhls
und ohne diese Welle kann der Benutzer den Rollstuhl nicht
antreiben.

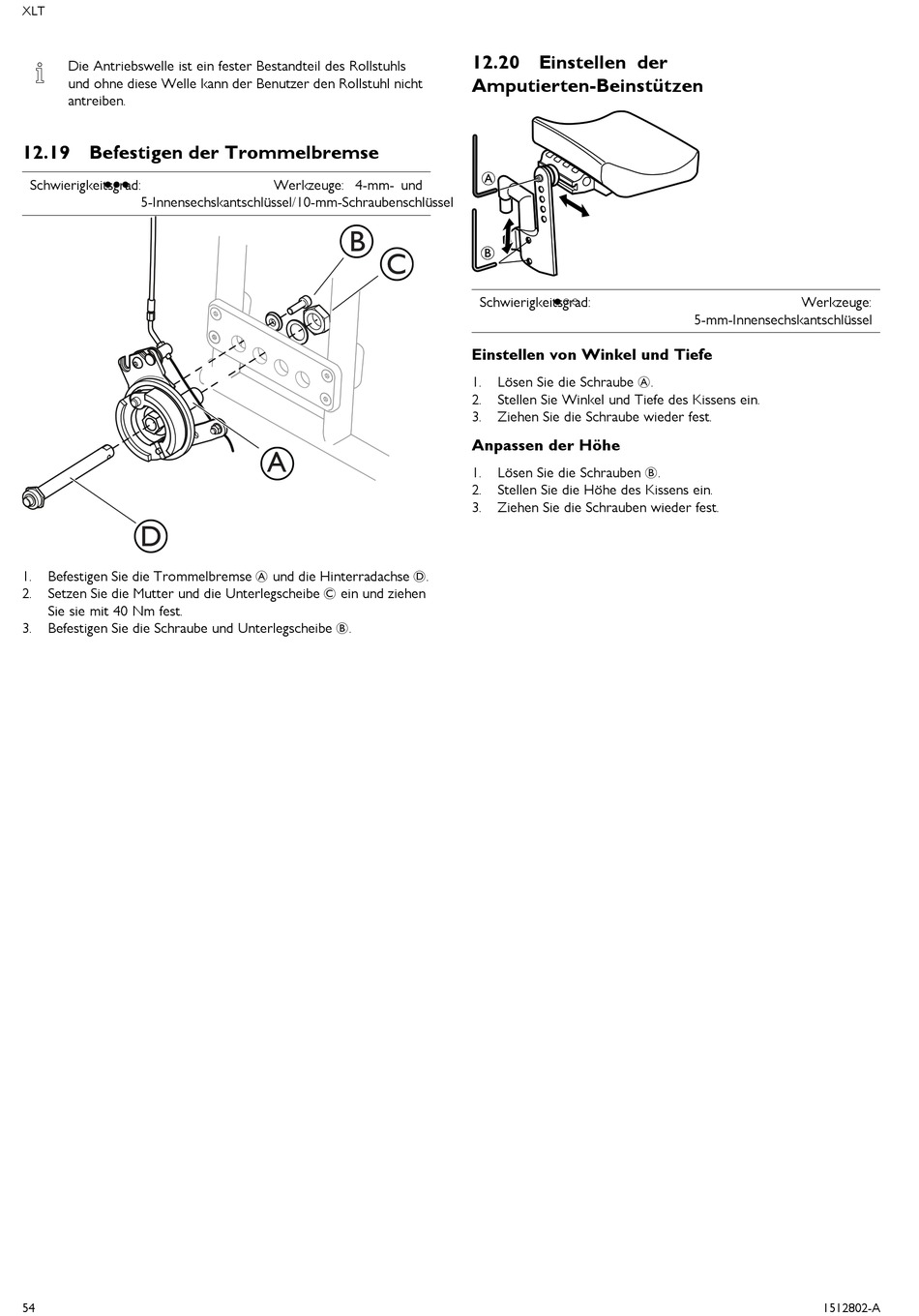

12.19 Befestigen der Trommelbremse
●●●
Schwierigkeitsgrad:
5-Innensechskantschlüssel/10-mm-Schraubenschlüssel
D
1.
Befestigen Sie die Trommelbremse A und die Hinterradachse D.
2.
Setzen Sie die Mutter und die Unterlegscheibe C ein und ziehen
Sie sie mit 40 Nm fest.
Befestigen Sie die Schraube und Unterlegscheibe B.
3.
54
Werkzeuge: 4-mm- und
B
C
A
12.20 Einstellen der
Amputierten-Beinstützen
A
B
●○○
Schwierigkeitsgrad:
Einstellen von Winkel und Tiefe
Lösen Sie die Schraube A.
1.
2.
Stellen Sie Winkel und Tiefe des Kissens ein.
3.
Ziehen Sie die Schraube wieder fest.
Anpassen der Höhe
Lösen Sie die Schrauben B.
1.
2.
Stellen Sie die Höhe des Kissens ein.
3.
Ziehen Sie die Schrauben wieder fest.
Werkzeuge:
5-mm-Innensechskantschlüssel
1512802-A
