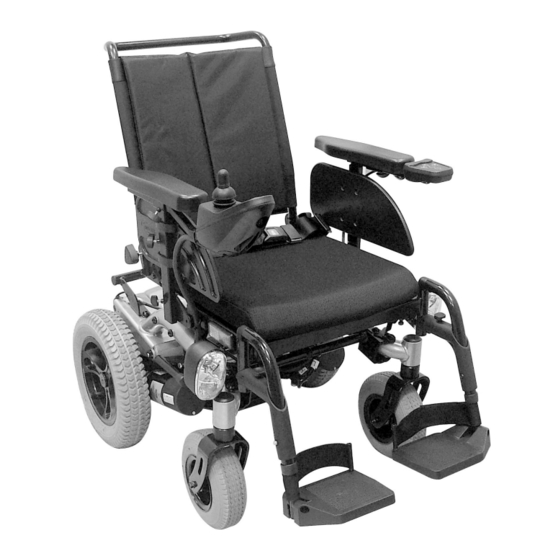

Invacare Stream Gebrauchsanweisung

Elektrorollstuhl
Vorschau ausblenden Andere Handbücher für Stream:
Inhaltsverzeichnis

Werbung

Quicklinks

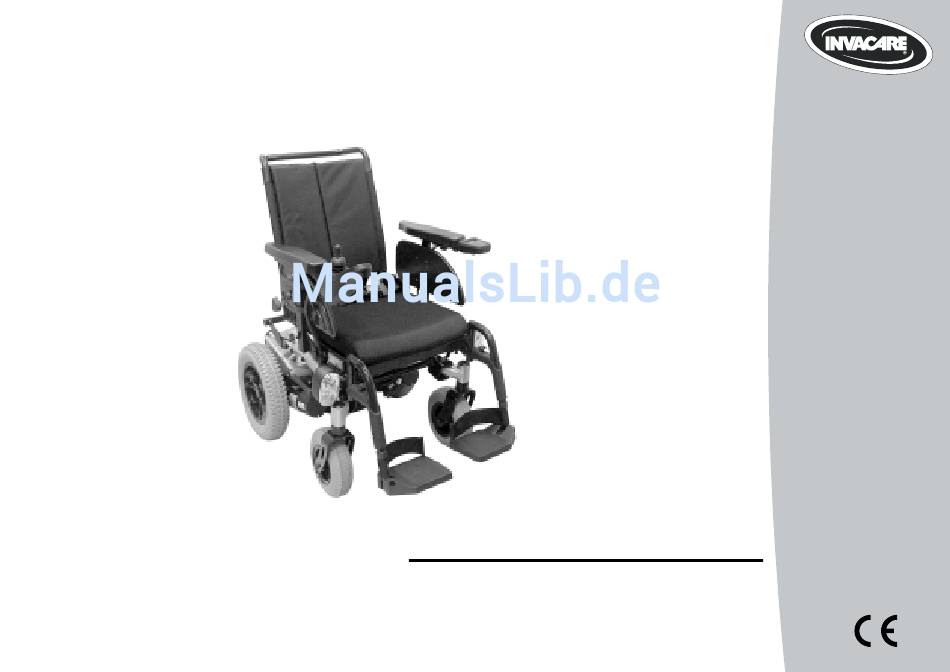

Yes, You Can.®
Invacare® Stream
Elektrorollstuhl
Gebrauchsanweisung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare Stream

Inhaltszusammenfassung für Invacare Stream

  • Seite 1 Yes, You Can.® Invacare® Stream Elektrorollstuhl Gebrauchsanweisung...
  • Seite 2 Wie erreichen Sie Invacare®? Wenn Sie Fragen haben oder Unterstützung brauchen, bitten wir Sie, sich erst an Ihren Invacare®- Fachhändler zu wenden Dort verfügt man über die erforderlichen Fachkenntnisse und Einrichtungen, aber auch über Kenntnisse, die speziell Ihr Invacare®-Produkt betreffen, um Ihnen einen rundum zufriedenstellenden Service bieten zu können...

  • Seite 3: N-0603 Oslo

    +44 (0)1656 776 220 Pencoed uk@invacare.com Bridgend CF35 5HZ eire@invacare.com United Kingdom WWW: www.invacare.co.uk Invacare Mecc San s.r.l. +39 0445 38 00 59 Via Dei Pini, 62 Fax: +39 0445 38 00 34 I - 36016 Thiene (VI) italia@invacare.com ITALIA WWW: www.invacare.it...
  • Seite 4 Invacare Portugal, Lda +351 225 1059 46 Rua Estrada Velha, 949  +351 225 1059 47 P-4465-784 Leça do Balio Fax: +351 225 1057 39 Portugal portugal@invacare.com WWW: www.invacare.pt Återförsäljare: (Kundtjänst): +46 (0)8 761 70 90 Invacare® AB Fax (Kundtjänst):...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel Seite Einleitung Wichtige Symbole in dieser Anleitung ..................10 Wichtige Symbole am Fahrzeug ....................11 Typenklassifikation und bestimmungsgemäßer Gebrauch ..........12 Garantie ............................12 Indikationen..........................13 Lebensdauer ..........................13 Sicherheitshinweise Allgemeine Sicherheitshinweise....................14 Sicherheitshinweise bezüglich Pflege und Wartung ............17 Sicherheitshinweise zu elektromagnetischer Verträglichkeit ..........18 Sicherheitshinweise zum Fahrbetrieb / Schiebebetrieb............19 Die wichtigsten Teile Ein- und Aussteigen Standardarmlehne zum Einsteigen entfernen ..............22...
  • Seite 6 Motoren auskuppeln .......................28 Fahrpulte Beleuchtung Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Anpassungsmöglichkeiten der Armlehnen und des Fahrpults..........31 9.1.1 Das Fahrpult an die Armlänge des Benutzers anpassen ..........31 9.1.2 Höhe der Armlehnen einstellen ..................32 9.1.3 Breite der Armlehnen einstellen ...................33 Sitzwinkel/Sitzhöhe einstellen....................35 9.2.1 Manuell einstellen mittels Lochplatten................35...
  • Seite 7 10.2.2 Batterien laden......................52 10.2.3 Batterien austauschen ....................53 10.2.3.1 Batterien entfernen ....................54 10.2.3.2 Mit beschädigten Batterien richtig umgehen ............56 11 Instandhaltung 12 Wartungs- und Reparaturarbeiten 12.1 Reifenpanne beheben ......................60 12.1.1 Reparatur einer Reifenpanne hinten (Felgentyp 3.00-8")..........61 13 Transport 13.1 Verladen des Rollstuhls......................66 13.2 Den Rollstuhl für den Transport ohne Insassen sichern ............67 14 Wiedereinsatz...

  • Seite 8: Einleitung

    Die Entscheidung, ob das Modell für Sie als Benutzer geeignet ist, obliegt ausschließlich medizinischem Fachpersonal mit entsprechender Eignung. Invacare® oder dessen gesetzlicher Beauftragter übernimmt in Fällen, in denen ein Rollstuhl nicht auf das Handicap des Benutzers abgestimmt ist, keine Haftung.
  • Seite 9 Diese Anleitung enthält urheberrechtlich geschützte Informationen. Sie darf weder teilweise noch vollständig, ohne vorherige schriftliche Zustimmung von Invacare® bzw. deren gesetzlichem Beauftragten nachgedruckt oder vervielfältigt werden. Irrtum und Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

  • Seite 10: Wichtige Symbole In Dieser Anleitung

    Wichtige Symbole in dieser Anleitung ACHTUNG! Dieses Symbol warnt vor allgemeinen Gefahren! • Befolgen Sie die Anweisungen, um Verletzungen oder Schäden am Produkt zu vermeiden! EXPLOSIONSGEFAHR! Dieses Symbol warnt vor einer Explosionsgefahr, zum Beispiel durch den hohen Luftdruck in einem pneumatischen Reifen! •...

  • Seite 11: Wichtige Symbole Am Fahrzeug

    Wichtige Symbole am Fahrzeug Dieses Produkt ist von einem umweltbewussten Hersteller geliefert worden, der gemäß der Verordnung 2002/96/CE zur Entsorgung von Elektro- bzw. Elektronikschrott (WEEE) arbeitet. Dieses Produkt kann Stoffe enthalten, die sich für die Umwelt als schädlich erweisen könnten, falls sie an Orten (Mülldeponien) entsorgt werden, die nach der Gesetzgebung dafür nicht geeignet sind.

  • Seite 12: Typenklassifikation Und Bestimmungsgemäßer Gebrauch

    Typenklassifikation und bestimmungsgemäßer Gebrauch Dieses Fahrzeug wurde für gehbehinderte und gehunfähige Personen konzipiert, die körperlich und geistig in der Lage sind, ein Elektrofahrzeug zu steuern. Es wurde als Mobilitätsprodukt der Klassen B (Innen- und Außenbereich) gemäß EN 12184 eingestuft. Es ist somit kompakt und wendig genug für den Innenbereich, aber auch in der Lage, viele Hindernisse im Außenbereich zu überwinden.

  • Seite 13: Indikationen

    Indikationen Bei folgenden Indikationen empfiehlt sich der Einsatz dieses Mobilitätsproduktes: • Gehunfähigkeit bzw. stark eingeschränkte Gehfähigkeit im Rahmen des Grundbedürfnisses, sich in der eigenen Wohnung zu bewegen. • Das Bedürfnis, die Wohnung zu verlassen, um bei einem kurzen Spaziergang an die frische Luft zu kommen oder um die üblicherweise im Nahbereich der Wohnung liegende Stellen zu erreichen, an denen Alltagsgeschäfte zu erledigen sind.

  • Seite 14: Sicherheitshinweise

    Sicherheitshinweise • VOR INBETRIEBNAHME GUT DURCHLESEN! Allgemeine Sicherheitshinweise Verletzungsgefahr besteht bei jeder Verwendung des Elektrorollstuhls entgegen den Vorgaben der Gebrauchsanweisung! • Verwenden Sie den Rollstuhl ausschließlich gemäß den Anweisungen in dieser Anleitung (siehe Kapitel "Typenklassifikation und bestimmungsgemäßer Gebrauch" auf Seite 12)! •...
  • Seite 15 Verletzungsgefahr, falls der Rollstuhl während der Fahrt ausgeschaltet wird, zum Beispiel mit der Ein/Austaste oder durch Abziehen eines Kabels, da der Rollstuhl mit einem plötzlichen, scharfen Ruck anhält! • Wenn Sie in einem Notfall bremsen müssen, lassen Sie einfach den Fahrhebel los. Der Rollstuhl hält automatisch (weitere Informationen hierzu finden Sie in der Gebrauchsanleitung Ihres Fahrpultes).
  • Seite 16 Personen in Ihrer Nähe, insbesondere Kinder, nicht verletzt werden. Brandgefahr und Gefahr des Liegenbleibens durch Anschluss elektrischer Geräte! • Schließen Sie keine elektrischen Geräte an Ihren Rollstuhl an, die von Invacare® nicht ausdrücklich dafür zugelassen sind. Lassen Sie alle elektrischen Installationen von Ihrem...

  • Seite 17: Sicherheitshinweise Bezüglich Pflege Und Wartung

    Sicherheitshinweise bezüglich Pflege und Wartung Unfallgefahr und Garantieverlust drohen bei unzureichender Wartung! • Aus Sicherheitsgründen und um Unfällen vorzubeugen, die aus nicht rechtzeitig erkanntem Verschleiß resultieren, ist es wichtig, das Elektromobil unter normalen Betriebsbedingungen in jährlichem Abstand einer Inspektion zu unterziehen (siehe Inspektionsplan der Service- Anleitung)! •...

  • Seite 18: Sicherheitshinweise Zu Elektromagnetischer Verträglichkeit

    Sicherheitshinweise zu elektromagnetischer Verträglichkeit Dieses elektrische Fahrzeug wurde erfolgreich nach internationalen Normen auf seine elektromagnetische Verträglichkeit hin geprüft. Allerdings können elektromagnetische Felder, wie sie von Radio- und Fernsehsendern, Funkgeräten und Mobiltelefonen erzeugt werden, die Funktion von elektrischen Fahrzeugen möglicherweise beeinflussen. Die in unseren Fahrzeugen verwendete Elektronik kann ebenfalls schwache elektromagnetische Störungen verursachen, die aber unterhalb der gesetzlichen Grenzen liegen.

  • Seite 19: Sicherheitshinweise Zum Fahrbetrieb / Schiebebetrieb

    Sicherheitshinweise zum Fahrbetrieb / Schiebebetrieb Verletzungsgefahr durch Umkippen des Elektrorollstuhls. • Steigungen und Gefälle nur bis zur maximalen sicheren Neigung (siehe Kapitel "Technische Daten" ab Seite 70) befahren. • Stellen Sie vor dem Hinauffahren von Steigungen Ihre Rückenlehne senkrecht bzw. die Sitzkantelung waagerecht! Wir empfehlen, vor dem Hinunterfahren von Gefällen die Rückenlehne und (falls vorhanden) die Sitzkantelung leicht nach hinten zu neigen! •...
  • Seite 20 Gefahr durch Liegenbleiben bei ungünstigen Wetterbedingungen, z.B. starker Kälte, an einem abgeschiedenen Ort. • Wenn Sie ein Benutzer mit stark eingeschränkter Beweglichkeit sind, unternehmen Sie bei ungünstigen Wetterbedingungen KEINE Fahrten ohne Begleitperson. Verletzungsgefahr, falls Ihr Fuß während der Fahrt von der Fußstütze abrutscht und unter den Elektrorollstuhl gerät.

  • Seite 21: Die Wichtigsten Teile

    Die wichtigsten Teile 1) Schiebegriff 2) Feststellschraube zur Verstellung der Höhe der Armlehne 3) Feststellschraube zum Verstellen des Winkels der Rückenlehne 4) Entkupplungshebel 5) Bedienpult für Licht 6) Fahrpult 7) Entrieglungshebel der Beinstütze...

  • Seite 22: Ein- Und Aussteigen

    Ein- und Aussteigen Wichtige Hinweise zum seitlichen Ein- und Auszusteigen! Um seitlich ein- und auszusteigen, muss die Armlehne entfernt werden! Standardarmlehne zum Einsteigen entfernen Armlehne entfernen: • Feststellschraube (1) lösen. • Seitenteil aus der Aufnahme herausziehen.
  • Seite 23 Einsteigen: • Positionieren Sie den Rollstuhl möglichst nahe an Ihren Sitz. Gegebenenfalls muss dies durch eine Begleitperson geschehen. • Schalten Sie Ihren Rollstuhl aus. • Stellen Sie die Handbremse des Rollstuhls fest (falls vorhanden). • Nehmen Sie das Seitenteil ab oder schwenken Sie es nach oben. •...

  • Seite 24: Fahren

    Fahren HINWEIS Die maximale Zuladung, die in den technischen Daten genannt wird, sagt nur aus, dass das System für diese Masse insgesamt ausgelegt ist. Dies bedeutet aber nicht, dass man uneingeschränkt eine Person mit diesem Körpergewicht in den Rollstuhl setzen kann. Hier muss auf die Körperproportionen, wie z.B.
  • Seite 25 • der Rückspiegel (falls vorhanden) so eingestellt ist, dass Sie jederzeit hinter sich blicken können, ohne sich nach vorne beugen bzw. auf andere Weise Ihre Sitzposition verändern zu müssen.

  • Seite 26: Hindernisse Überwinden

    Hindernisse überwinden Informationen zur maximalen Hindernishöhe finden Sie im Kapitel "Technische Daten" ab Seite ACHTUNG: Kippgefahr! • Fahren Sie Hindernisse niemals schräg an! • Stellen Sie vor dem Hinauffahren eines Hindernisses Ihre Rückenlehne senkrecht! Hinauffahren Richtig • Fahren Sie das Hindernis bzw. den Bordstein rechtwinklig und langsam an.

  • Seite 27: Steigungen Und Gefälle

    Steigungen und Gefälle Informationen zur maximalen sicheren Neigung finden Sie im Kapitel "Technische Daten" ab Seite 70. ACHTUNG: Kippgefahr! • Fahren Sie Gefällstrecken mit max. 2/3 der Höchstgeschwindigkeit hinab! Vermeiden Sie beim Befahren von Gefällstrecken abrupte Fahrmanöver wie starkes Bremsen oder Beschleunigen! •...

  • Seite 28: Schieben Im Freilauf

    Schieben im Freilauf Die Motoren des Rollstuhls sind mit Bremsen ausgestattet, die verhindern, dass der Rollstuhl bei abgeschaltetem Fahrpult unkontrolliert ins Rollen gerät. Zum Schieben des Rollstuhles per Hand im Freilauf müssen diese Bremsen ausgekuppelt werden. Motoren auskuppeln ACHTUNG! Gefahr durch unkontrolliertes Wegrollen des Fahrzeuges! •...
  • Seite 29 Der Hebel zum Auskuppeln der Motoren befindet sich hinten rechts am Rollstuhlchassis. Motoren Auskuppeln: • Fahrpult ausschalten. • Verrieglungsstift (1) herausziehen. Kupplungshebel (2) nach vorne drücken. Gegebenenfalls den Rollstuhl beim Entkuppeln leicht vor- und zurückbewegen. Die Motoren sind ausgekuppelt. Motoren Einkuppeln: •...

  • Seite 30: Fahrpulte

    Fahrpulte Ihr Elektrorollstuhl kann mit verschiedenen Fahrpulten ausgestattet sein. Informationen zur Funktionsweise und Handhabung der einzelne Fahrpulte entnehmen Sie bitte den entsprechenden separaten Gebrauchsanweisungen. Beleuchtung Die Beleuchtung Ihres Elektrorollstuhles wird über ein gesondertes Bediengerät ein- und ausgeschaltet. Bedienelemente Bediengerät ein- / ausschalten Warnblinkanlage aktivieren / deaktivieren Blinker links aktivieren / deaktivieren Blinker rechts aktivieren / deaktivieren...

  • Seite 31: Den Rollstuhl An Die Sitzhaltung Des Benutzers Anpassen

    Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Anpassungsmöglichkeiten der Armlehnen und des Fahrpults 9.1.1 Das Fahrpult an die Armlänge des Benutzers anpassen • Flügelschraube lösen (1). • Fahrpult durch Vor- oder Zurückschieben auf die gewünschte Länge einstellen. • Schraube wieder festdrehen.

  • Seite 32: Höhe Der Armlehnen Einstellen

    9.1.2 Höhe der Armlehnen einstellen • Flügelschraube (1) lösen. • Armlehne auf die gewünschte Höhe einstellen. • Flügelschraube wieder festdrehen.

  • Seite 33: Breite Der Armlehnen Einstellen

    9.1.3 Breite der Armlehnen einstellen Der Abstand zwischen den Seitenteilen kann auf beiden Seiten um 5,5 cm verstellt werden (11 cm insgesamt). Voraussetzungen: • Innensechskantschlüssel 8 mm Wo finde ich die Verstellschrauben? Das Bild unten zeigt die Position der Schrauben (1), die eine Verstellung der Breite der Armlehnen ermöglichen.
  • Seite 34 Einstellung vornehmen • Schraube (1) lösen. • Armlehne auf die gewünschte Position einstellen. • Schraube wieder festdrehen. • Festen Sitz der Armlehne prüfen. • Vorgang für die zweite Armlehne wiederholen.

  • Seite 35: Sitzwinkel/Sitzhöhe Einstellen

    Sitzwinkel/Sitzhöhe einstellen 9.2.1 Manuell einstellen mittels Lochplatten Unter dem Sitz befinden sich drei Lochplatten zur Verstellung des Sitzwinkels und der Sitzhöhe. Diese Lochplatten, in Verbindung mit den verstellbaren hinteren Halteblechen, ergeben eine Vielzahl von verschiedenen Einstellungsmöglichkeiten. Der Verstellbereich der Sitzhöhe ist 44 cm bis 51,5 cm. Der Verstellbereich des Sitzwinkels ist bis 22°.
  • Seite 36 • Das Bild rechts zeigt die Position der Lochplatten (1) und der Befestigungsschrauben der Haltebleche (2) zur Verstellung von Sitzhöhe und Sitzwinkel.
  • Seite 37 Das Bild rechts zeigt die vorderen Lochplatten. Die Vorgehensweise ist für die hinteren Lochplatten ähnlich. Zum Einstellen der vorderen Lochplatten wird zusätzlich zum Innensechskantschlüssel 5 mm ein Gabelschlüssel 13 mm benötigt. • Um Sitzhöhe/Sitzwinkel zu verstellen, Schraube (1) mit den Schraubenschlüsseln lösen und herausziehen.
  • Seite 38 Sitzhöhe und -winkel können zusätzlich über die hinteren Haltebleche eingestellt werden. • Hintere Befestigungsschraube auf einer Seite (in Gewindebuchse 1) lockern, damit das Halteblech nach oben oder nach unten geschwenkt werden kann. • Vordere Befestigungsschraube lösen und herausnehmen (je nach Position befindet sich die Schraube entweder in Gewindebuchse 2 oder 3).
  • Seite 39 Die schwenkbaren hinteren Lochplatten haben fünf Positionen. Diese werden in der Illustration rechts mit den Buchstaben A bis E gekennzeichnet. Wenn die Haltebleche in der tiefen Position sind (siehe oben), können alle fünf Positionen genutzt werden. In der hohen Position sind nur die Positionen B, C, D und E möglich! Bei A kommt es zur Kollision zwischen dem Halteblech und dem Sitzrahmen.

  • Seite 40: Rückenlehne Einstellen

    Rückenlehne einstellen 9.3.1 Rückenlehne über Lochplatte einstellen Die Neigung der Rückenlehne hat sechs Stellungen, von -10° bis +30°. • Handschrauben (1) auf beiden Seiten herausdrehen. • Die Rückenlehne wird durch die Wahl einer Kombination eines der zwei Bohrlöcher im Rückenlehnenrahmen und eines der sechs Bohrlöcher in der Fixierungsplatte eingestellt.

  • Seite 41: Der Rückhaltegurt

    Der Rückhaltegurt Ein Rückhaltegurt ist eine Option, die entweder ab Werk am Rollstuhl montiert geliefert wird, oder vom Fachhändler nachgerüstet werden kann. Falls Ihr Rollstuhl mit einem Rückhaltegurt ausgestattet ist, wird Sie Ihr Fachhändler über Anpassung und Verwendung informiert haben. Der Rückhaltegurt dient dazu, dem Benutzer eines Rollstuhls zu helfen, eine optimale Sitzposition einzuhalten.

  • Seite 42: Den Rückhaltegurt Richtig Einstellen

    Zustand befindet; keine Beschädigungen oder Verschleiß aufweist, und dass er ordnungsgemäß am Rollstuhl befestigt ist. Falls der Gurt mittels einer Schraubverbindung befestigt ist, stellen Sie sicher dass die Verbindung sich nicht gelockert bzw. gelöst hat. Mehr Informationen zu Wartungsarbeiten an Gurten finden Sie in der Serviceanleitung, erhältlich von Invacare®.

  • Seite 43: Beinstützen

    Beinstützen 9.5.1 Standard-Beinstützen 9.5.1.1 Beinstütze nach außen schwenken und/oder entfernen Der kleine Entrieglungsknopf befindet sich im Oberteil der Beinstütze (1). Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt werden, sowie komplett abgenommen. • Entrieglungsknopf drücken.

  • Seite 44: Länge Einstellen

    9.5.1.2 Länge einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Schraube (1) mit dem Innensechskantschlüssel lockern, aber nicht ganz herausdrehen. • Beinstütze auf die gewünschte Länge einstellen. • Schraube wieder festdrehen.

  • Seite 45: Den Tisch Einstellen Bzw. Entfernen

    Den Tisch einstellen bzw. entfernen ACHTUNG: Verletzungsgefahr bzw. Sachschäden falls ein Elektrorollstuhl, der mit einem Tisch ausgestattet ist, in einem Transportfahrzeug transportiert wird! • Einen eventuell vorhandenen Tisch zum Transport immer entfernen! 9.6.1 Seitliches Einstellen des Tisches • Lösen Sie die Flügelschraube (1). •...

  • Seite 46: Tiefe Des Tisches Einstellen / Tisch Entfernen

    9.6.2 Tiefe des Tisches einstellen / Tisch entfernen • Lösen Sie die Flügelschraube (1). • Stellen Sie den Tisch auf die gewünschte Tiefe ein (oder entfernen Sie ihn gänzlich). • Ziehen Sie die Schraube wieder fest. 9.6.3 Den Tisch zur Seite schwenken Um ein- und auszusteigen kann der Tisch hoch und zur Seite weggeschwenkt werden.
  • Seite 47 Den Tisch, wie abgebildet, nach oben und zur Seite wegschwenken um ein- bzw. auszusteigen.

  • Seite 48: Elektrik

    Elektrik 10.1 Sicherung der Fahrelektronik Die Fahrelektronik des Fahrzeuges ist mit einer Überlastsicherung ausgestattet. Bei schwerer Belastung des Antriebs über einen längeren Zeitraum (z.B. bei steilen Bergauffahrten) und vor allem bei gleichzeitig hoher Außentemperatur, kann sich die Elektronik überhitzen. In diesem Fall wird die Leistung des Fahrzeuges allmählich gedrosselt, bis es schließlich zum Stillstand kommt.

  • Seite 49: 10.1.1 Die Hauptsicherung

    HINWEIS Eine defekte Hauptsicherung darf nur nach der Überprüfung der gesamten elektrischen Anlage ausgetauscht werden. Der Austausch muss von einem Invacare®-Fachhändler vorgenommen werden. Den Sicherungstyp finden Sie im Kapitel "Technische Daten" ab Seite 70. Die gesamte elektrische Anlage des Rollstuhles wird durch die Hauptsicherung gegen Überlastung...

  • Seite 50: Batterien

    10.2 Batterien 10.2.1 Wissenswertes über Batterien Die Stromversorgung des Fahrzeuges wird von zwei 12V Batterien übernommen. Die Batterien sind wartungsfrei und müssen lediglich regelmäßig geladen zu werden. Neue Batterien sollten immer vor dem ersten Gebrauch ein Mal vollständig geladen werden. Neue Batterien erbringen ihre volle Leistung, nachdem sie ca.
  • Seite 51 Fahrzeug am Ladegerät angeschlossen bleiben. Die Batterien können mit dem vorgeschriebenen Ladegerät nicht überladen werden. Bitte verwenden Sie immer nur Ladegeräte der Klasse 2. Solche Ladegeräte dürfen beim Ladevorgang unbeaufsichtigt gelassen werden. Alle Ladegeräte, die von Invacare® mitgeliefert werden, erfüllen dieses Erfordernis.

  • Seite 52: 10.2.2 Batterien Laden

    ACHTUNG: Explosionsgefahr und Gefahr der Zerstörung der Batterien, wenn das falsche Ladegerät verwendet wird! • Verwenden Sie nur das mit Ihrem Fahrzeug mitgelieferte Ladegerät bzw. ein von Invacare® empfohlenes Ladegerät! Verletzungsgefahr durch Stromschlag und Gefahr der Zerstörung des Ladegeräts, wenn das Ladegerät nass wird!

  • Seite 53: 10.2.3 Batterien Austauschen

    10.2.3 Batterien austauschen ACHTUNG: Verletzungsgefahr, falls die Batterien bei Montage- und Wartungsarbeiten unsachgemäß behandelt werden! • Die Installation neuer Batterien sollte nur von autorisiertem Fachpersonal ausgeführt werden! • Warnhinweise auf den Batterien beachten! • Beachten Sie das hohe Gewicht der Batterien! •...

  • Seite 54: 10.2.3.1 Batterien Entfernen

    10.2.3.1 Batterien entfernen ACHTUNG: Feuer- und Verbrennungsgefahr durch Überbrückung der Batteriepole! • Beim Austauschen der Batterien dürfen die Batteriepole NICHT mit metallischen Teilen des Rollstuhls in Kontakt kommen und dadurch überbrückt werden! • Batteriepolkappen nach dem Austausch der Batterien unbedingt wieder aufbringen! Voraussetzungen: •...
  • Seite 55 • Batteriepolkappen (1) nach oben ziehen und zurückschieben, um an die Batteriepole heran zu kommen. • Batteriepolklemmen mit dem Gabelschlüssel lösen. • Batterien nach hinten herausnehmen.

  • Seite 56: 10.2.3.2 Mit Beschädigten Batterien Richtig Umgehen

    Transportieren Sie beschädigte Batterien nur in geeigneten säurefesten Behältern. • Reinigen Sie alle mit Säure in Kontakt gekommenen Gegenstände mit reichlich Wasser. Verbrauchte oder beschädigte Batterien richtig entsorgen Verbrauchte und beschädigte Batterien werden von ihrem Sanitätshaus oder der Firma Invacare® zurückgenommen.

  • Seite 57: Instandhaltung

    Instandhaltung HINWEIS Lassen Sie Ihr Elektrofahrzeug einmal im Jahr von einem autorisierten Invacare®-Fachhändler prüfen, damit Fahrsicherheit und Fahrtüchtigkeit erhalten bleiben. Reinigung des Fahrzeuges Beachten Sie bei der Reinigung des Fahrzeuges folgende Punkte: • Verwenden Sie lediglich ein feuchtes Tuch und einen sanften Reiniger.
  • Seite 58 Wartungsarbeiten Sitz- und Rückenpolster: - Auf einwandfreien Zustand prüfen. Seitenteil und Armauflage: - Sind alle Befestigungselemente eingebaut? - Lassen sich Armlehnen / Seitenteile ohne übermäßigen Kraftaufwand ausbauen und einbauen? - Sind die Armlehnen in ihrer Stellung gesichert? Beinstützen: - Rasten die Beinstützen einwandfrei ein (nur bei abnehmbaren Beinstützen)? - Funktionieren die Verstellmöglichkeiten einwandfrei? Bereifung:...
  • Seite 59 Reinigung: - Alle Teile vorsichtig reinigen. Bei Bedarf Lassen Sie Ihr Fahrzeug einmal im Jahr von einem autorisierten Invacare®-Fachhändler prüfen, damit Fahrsicherheit und Fahrtüchtigkeit erhalten bleiben. Eine vollständige Checkliste der durchzuführenden Prüf- und Wartungsarbeiten ist im Werkstatthandbuch zu finden, das bei Invacare® erhältlich ist.

  • Seite 60: Wartungs- Und Reparaturarbeiten

    Nachfolgend werden Reparaturarbeiten beschrieben, die vom Benutzer durchgeführt werden können. Zu den Ersatzteilspezifikationen siehe bitte das Kapitel "Technische Daten" auf Seite 70 oder die Serviceanleitung, erhältlich bei Invacare® (sehen Sie bitte hierzu die Adressen und Telefonnummern im Abschnitt "Wie erreichen Sie Invacare®?" auf Seite 2). Falls Sie Unterstützung benötigen, wenden Sie sich bitte an Ihren Invacare®-Fachhändler.

  • Seite 61: Reparatur Einer Reifenpanne Hinten (Felgentyp 3.00-8")

    12.1.1 Reparatur einer Reifenpanne hinten (Felgentyp 3.00-8") Verletzungsgefahr! Wenn das Rad während der Montage unzureichend gesichert wird, kann es sich beim Fahren ablösen! • Ziehen Sie die Torxschraube, die das Rad an der Nabe sichert, beim Wiedereinsetzen der Antriebsräder auf ein Drehmoment von 30 Nm an! •...
  • Seite 62 Entfernen des Rades • Heben Sie das Fahrzeug an und setzen Sie einen Holzklotz darunter, um es abzufangen. • Entfernen Sie die Senkkopfschraube (1) mit Hilfe des Torx-Bit. • Ziehen Sie das Rad von der Achse. EXPLOSIONSGEFAHR! Das Rad explodiert, wenn die Luft nicht vollständig aus dem Reifen gelassen wird, bevor die Felge auseinandergebaut wird! •...
  • Seite 63 Reparatur des platten Reifens • Entfernen Sie die Ventilkappe. • Lassen Sie die Luft vollständig aus dem Reifen, indem Sie den Stift in der Ventilmitte drücken. • Entfernen Sie die 5 Zylinderkopfschrauben (Radrückseite, • Nehmen Sie die Felgenhälften vom Rad. •...
  • Seite 64 • Bringen Sie die Felgenhälften wieder am Reifen an. • Pumpen Sie den Reifen etwas auf. • Setzen Sie die Zylinderkopfschrauben in die Felge und ziehen Sie sie auf 10 Nm an. Achten Sie darauf, dass der Innenschlauch nicht zwischen den Felgenhälften eingeklemmt wird! •...

  • Seite 65: Transport

    Transport ACHTUNG! Verletzungsgefahr! Das Vorhandensein eines Rückhaltegurtes am Rollstuhl bedeutet keinesfalls, dass der Rollstuhl als Fahrzeugsitz verwendet werden kann! • Dieser Rollstuhl erfüllt nicht die Anforderungen der ISO 7176/19-2001 und darf keinesfalls als Fahrzeugsitz bzw. zum Transport des Benutzers in einem Fahrzeug verwendet werden! •...

  • Seite 66: Verladen Des Rollstuhls

    13.1 Verladen des Rollstuhls ACHTUNG: Kippgefahr, falls der Rollstuhl über eine Rampe, die die maximale sichere Neigung übersteigt zu einem Transportfahrzeug transferiert wird bzw. falls die Rückenlehne dabei nicht in einer aufrechten Position ist! • Falls der Rollstuhl über eine Rampe transferiert werden muss, die die maximale sichere Neigung übersteigt (siehe Kapitel "Technische Daten"...

  • Seite 67: Den Rollstuhl Für Den Transport Ohne Insassen Sichern

    13.2 Den Rollstuhl für den Transport ohne Insassen sichern ACHTUNG: Verletzungsgefahr! • Falls Sie Ihren Elektrorollstuhl in einem Transportfahrzeug nicht fest verankern können, ist es nicht empfehlenswert, ihn in diesem zu transportieren! • Vergewissern Sie sich vor dem Transport, dass der Antrieb eingekuppelt ist und die Fahrelektronik ausgeschaltet ist.

  • Seite 68: Wiedereinsatz

    Reinigung und Desinfektion. Sehen Sie hierzu bitte das Kapitel "Instandhaltung" auf Seite 57. • Inspektion nach Serviceplan. Sehen Sie hierzu bitte die Serviceanleitung, erhältlich von Invacare®. • Anpassung an den Benutzer. Sehen Sie hierzu bitte das Kapitel "Den Rollstuhl an die...

  • Seite 69: Entsorgung

    Die Kunststoffteile werden der Kunststoffverwertung zugeführt. • Elektrische Bauteile und Leiterplatten werden als Elektronikschrott entsorgt. • Leere oder beschädigte Batterien können bei Ihrem Sanitätshaus oder bei Invacare® zurückgegeben werden. • Die Entsorgung muss gemäß den jeweiligen nationalen gesetzlichen Bestimmungen erfolgen.

  • Seite 70: Technische Daten

    Technische Daten Zulässige Betriebs- und Lagerungsbedigungen Temperaturbereich Betrieb nach • -25 … +50 °C ISO 7176-9: Temperaturbereich Lagerung • -40 … +65 °C nach ISO 7176-9: Elektrisches System Motoren • 2 x 180 W Batterien • 2 x 12V / 50 Ah •...
  • Seite 71 Fahreigenschaften Dynamische Stabilität (ISO 7176- • 10° (18%) Max. überwindbare • 5 cm Hindernishöhe Wenderadius • 83 cm Reichweite gemäß ISO 7176 *** • 25 km Abmessungen Gesamthöhe • 100 cm Breite der Fahreinheit • 64 cm Gesamtbreite des Sitzes (mit •...
  • Seite 72 Nutzung der Batterien für Beleuchtung, Servos usw. **** Ohne Sitzkissen gemessen ***** Das tatsächliche Leergewicht hängt von der Ausstattung des Rollstuhls ab. Jeder Invacare® Rollstuhl wird beim Verlassen des Werkes gewogen. Das ermittelte Leergewicht (inklusive Batterien) finden Sie auf dem Typenschild!

  • Seite 73: Ausgeführte Inspektionen

    Ausgeführte Inspektionen Es wird mit Stempel und Unterschrift bestätigt, dass alle im Inspektionsplan der Wartungs- und Reparaturanleitung aufgeführten Arbeiten ordnungsgemäß ausgeführt wurden. Die Liste der auszuführenden Inspektionsarbeiten befindet sich in der Serviceanleitung, erhältlich bei Invacare®. Übergabeinspektion 1. Jahresinspektion Stempel des Fachhändlers / Datum / Unterschrift Stempel des Fachhändlers / Datum / Unterschrift...
