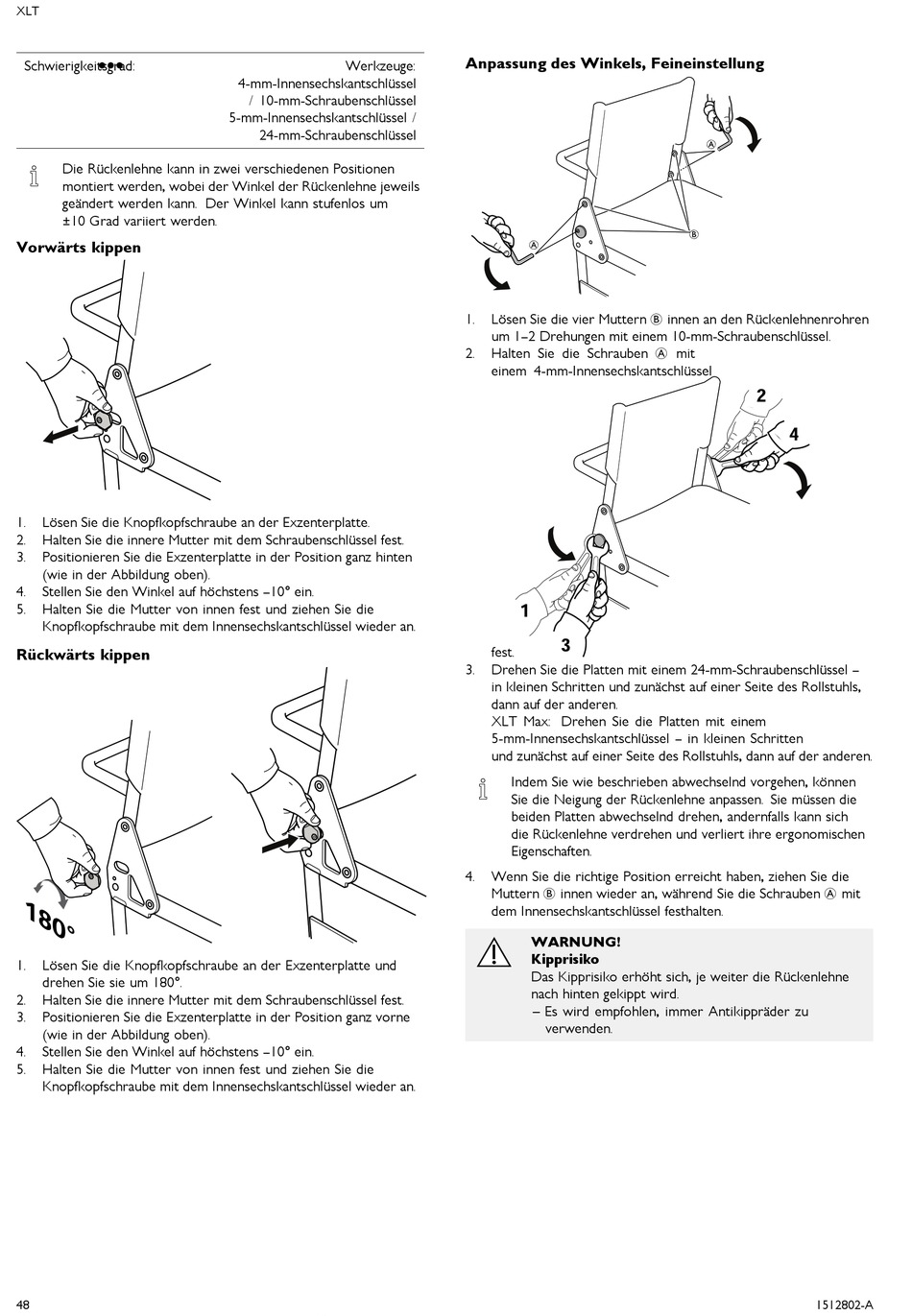

XLT
●●●
Schwierigkeitsgrad:
Die Rückenlehne kann in zwei verschiedenen Positionen
montiert werden, wobei der Winkel der Rückenlehne jeweils
geändert werden kann. Der Winkel kann stufenlos um
±10 Grad variiert werden.
Vorwärts kippen
1.
Lösen Sie die Knopfkopfschraube an der Exzenterplatte.
2.
Halten Sie die innere Mutter mit dem Schraubenschlüssel fest.
3.
Positionieren Sie die Exzenterplatte in der Position ganz hinten
(wie in der Abbildung oben).
4.
Stellen Sie den Winkel auf höchstens –10° ein.
5.
Halten Sie die Mutter von innen fest und ziehen Sie die
Knopfkopfschraube mit dem Innensechskantschlüssel wieder an.
Rückwärts kippen
1.
Lösen Sie die Knopfkopfschraube an der Exzenterplatte und
drehen Sie sie um 180°.
2.
Halten Sie die innere Mutter mit dem Schraubenschlüssel fest.
3.
Positionieren Sie die Exzenterplatte in der Position ganz vorne
(wie in der Abbildung oben).
4.
Stellen Sie den Winkel auf höchstens –10° ein.
5.
Halten Sie die Mutter von innen fest und ziehen Sie die
Knopfkopfschraube mit dem Innensechskantschlüssel wieder an.
48
Werkzeuge:
4-mm-Innensechskantschlüssel
/ 10-mm-Schraubenschlüssel
5-mm-Innensechskantschlüssel /
24-mm-Schraubenschlüssel
Anpassung des Winkels, Feineinstellung
A
Lösen Sie die vier Muttern B innen an den Rückenlehnenrohren
1.
um 1–2 Drehungen mit einem 10-mm-Schraubenschlüssel.
2.
Halten Sie die Schrauben A mit
einem 4-mm-Innensechskantschlüssel
fest.
3.
Drehen Sie die Platten mit einem 24-mm-Schraubenschlüssel –
in kleinen Schritten und zunächst auf einer Seite des Rollstuhls,
dann auf der anderen.
XLT Max: Drehen Sie die Platten mit einem
5-mm-Innensechskantschlüssel – in kleinen Schritten
und zunächst auf einer Seite des Rollstuhls, dann auf der anderen.
Indem Sie wie beschrieben abwechselnd vorgehen, können
Sie die Neigung der Rückenlehne anpassen. Sie müssen die
beiden Platten abwechselnd drehen, andernfalls kann sich
die Rückenlehne verdrehen und verliert ihre ergonomischen
Eigenschaften.
4.
Wenn Sie die richtige Position erreicht haben, ziehen Sie die
Muttern B innen wieder an, während Sie die Schrauben A mit
dem Innensechskantschlüssel festhalten.
WARNUNG!
Kipprisiko
Das Kipprisiko erhöht sich, je weiter die Rückenlehne
nach hinten gekippt wird.
– Es wird empfohlen, immer Antikippräder zu
verwenden.
A
B
1512802-A
