10.2 Reinigen der Heizgaszüge
"Ecomat 2 WW" Kesselgerät
1. Feuerraumtüre öffnen. Obere Verklei-
dung anheben und entfernen.

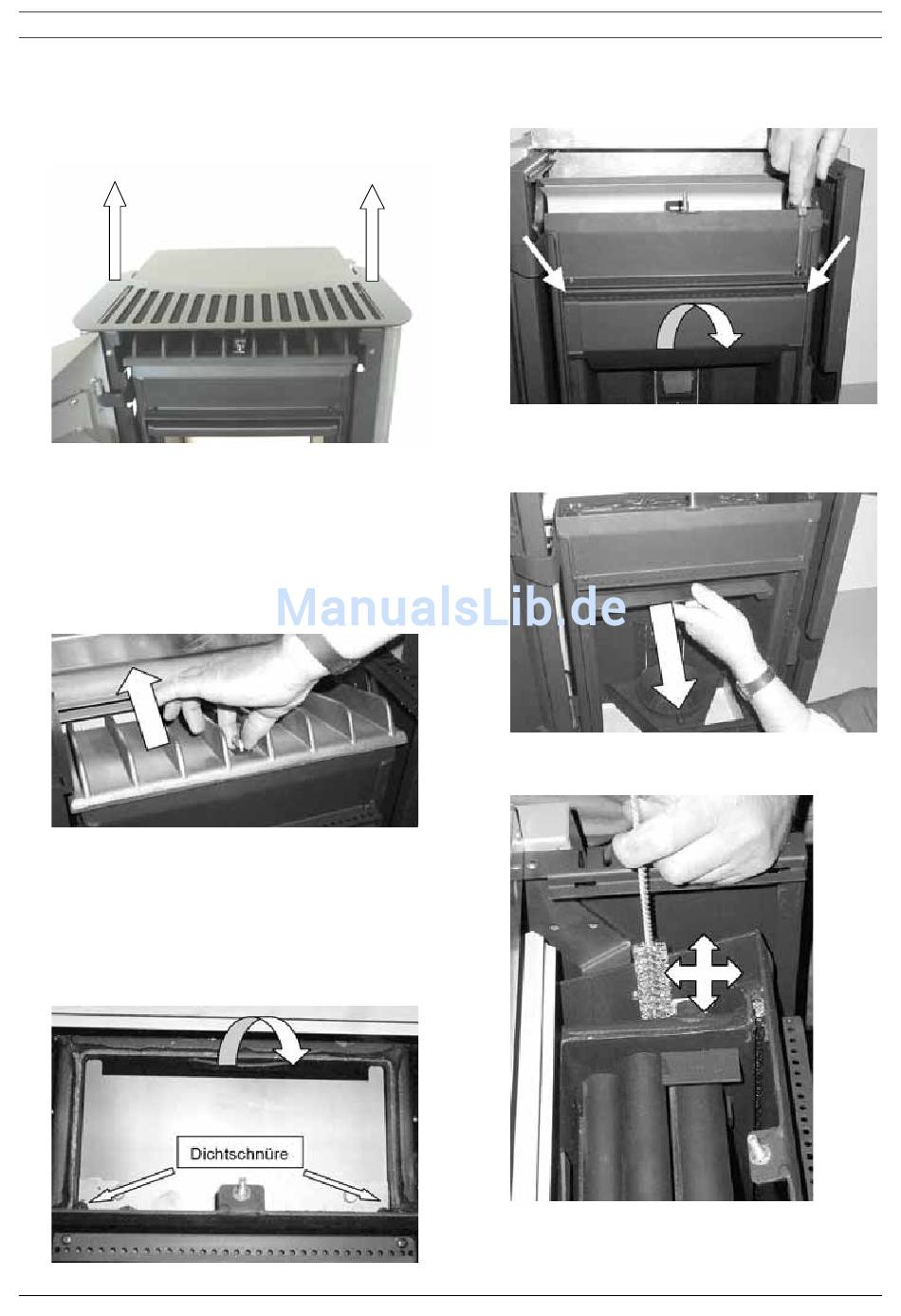

Abb. 47: Entfernen obere Verkleidung
2. Flügelmutter am Gussdeckel abschrau-
ben und Spannbügel entfernen. Gussde-
ckel anheben und entfernen
Achtung: Spannbügel beim Zusam-
menbau unbedingt wieder richtig ein-
setzen!
Abb. 48: Demontage Gussdeckel
3. Obere Umlenkplatte anheben und ent-
fernen.
Achtung: Beim Zusammenbau des
Gerätes darauf
Dichtschnüre in den Spalten links und
rechts fest sitzen.
Abb. 49: Entnahme obere Umlenkung
HARK GmbH & Co. KG
Bedienungsanleitung Hark Ecomat 2 N+WW
achten, dass die
Alle Rechte und Änderungen vorbehalten.
4. Die beiden Schrauben des Spoilers her-
ausschrauben und Spoiler herausneh-
men.
Abb. 50: Demontage Spoiler
5. Untere Umlenkplatte anheben und ent-
fernen.
Abb. 51: Entnahme untere Umlenkplatte
6. Heizgaszüge mit Rußbesen reinigen.
Abb. 52: Reinigung Heizgaszüge
