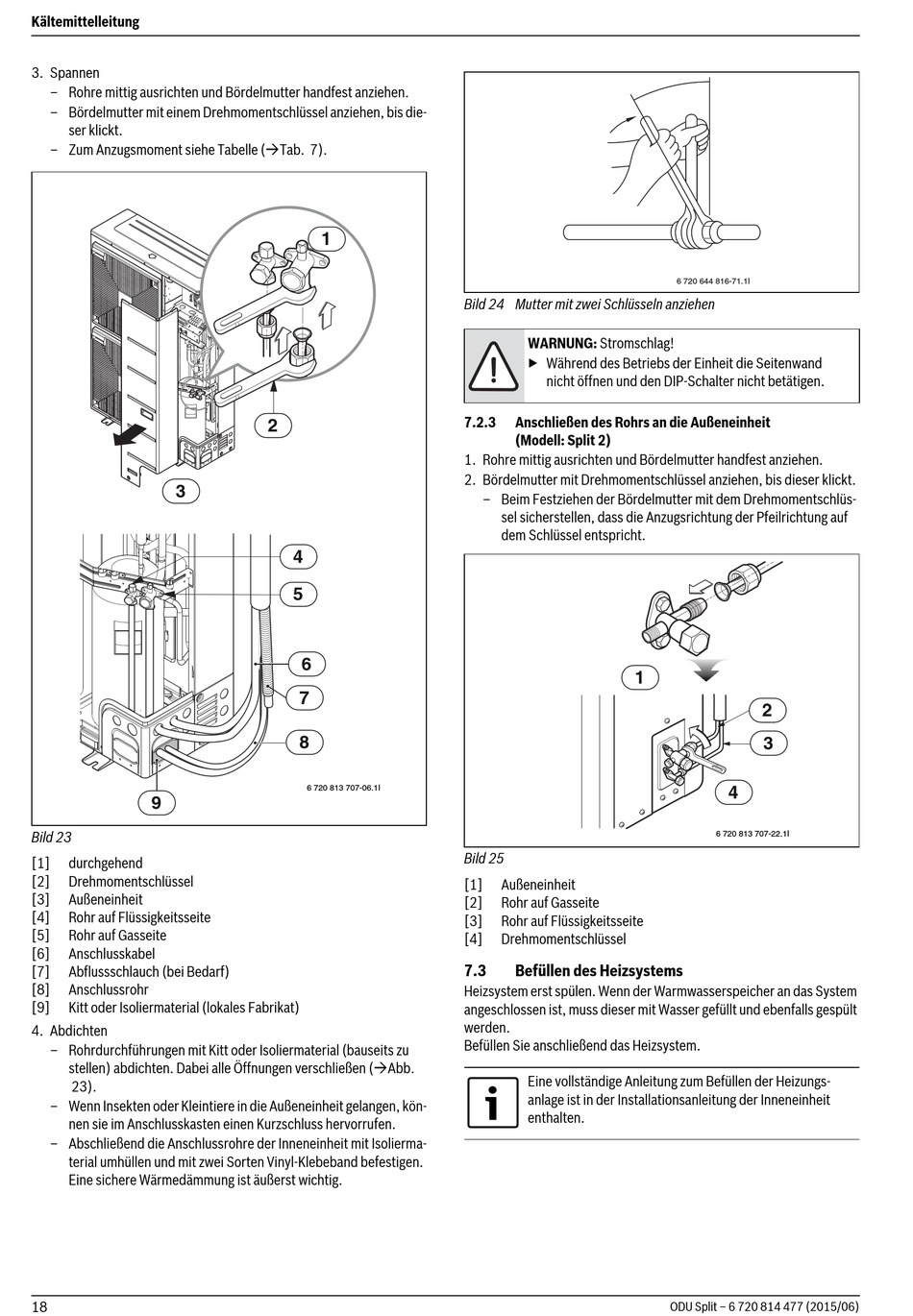

Anschließen Des Rohrs An Die Außeneinheit; Befüllen Des Heizsystems - Bosch ODU Split 2 Installationsanleitung

Kältemittelleitung
3. Spannen
– Rohre mittig ausrichten und Bördelmutter handfest anziehen.
– Bördelmutter mit einem Drehmomentschlüssel anziehen, bis die-
ser klickt.
– Zum Anzugsmoment siehe Tabelle (Tab. 7).
3
9
Bild 23
[1] durchgehend
[2] Drehmomentschlüssel
[3] Außeneinheit
[4] Rohr auf Flüssigkeitsseite
[5] Rohr auf Gasseite
[6] Anschlusskabel
[7] Abflussschlauch (bei Bedarf)
[8] Anschlussrohr
[9] Kitt oder Isoliermaterial (lokales Fabrikat)
4. Abdichten
– Rohrdurchführungen mit Kitt oder Isoliermaterial (bauseits zu
stellen) abdichten. Dabei alle Öffnungen verschließen (Abb.
23).
– Wenn Insekten oder Kleintiere in die Außeneinheit gelangen, kön-
nen sie im Anschlusskasten einen Kurzschluss hervorrufen.
– Abschließend die Anschlussrohre der Inneneinheit mit Isolierma-
terial umhüllen und mit zwei Sorten Vinyl-Klebeband befestigen.
Eine sichere Wärmedämmung ist äußerst wichtig.
18
1
2
4
5
6
7
8
6 720 813 707-06.1I
Bild 24 Mutter mit zwei Schlüsseln anziehen
WARNUNG: Stromschlag!
▶ Während des Betriebs der Einheit die Seitenwand
nicht öffnen und den DIP-Schalter nicht betätigen.
7.2.3 Anschließen des Rohrs an die Außeneinheit
(Modell: Split 2)
1. Rohre mittig ausrichten und Bördelmutter handfest anziehen.
2. Bördelmutter mit Drehmomentschlüssel anziehen, bis dieser klickt.
– Beim Festziehen der Bördelmutter mit dem Drehmomentschlüs-
sel sicherstellen, dass die Anzugsrichtung der Pfeilrichtung auf
dem Schlüssel entspricht.
1
Bild 25
[1] Außeneinheit
[2] Rohr auf Gasseite
[3] Rohr auf Flüssigkeitsseite
[4] Drehmomentschlüssel
7.3 Befüllen des Heizsystems
Heizsystem erst spülen. Wenn der Warmwasserspeicher an das System
angeschlossen ist, muss dieser mit Wasser gefüllt und ebenfalls gespült
werden.
Befüllen Sie anschließend das Heizsystem.
Eine vollständige Anleitung zum Befüllen der Heizungs-
anlage ist in der Installationsanleitung der Inneneinheit
enthalten.
6 720 644 816-71.1I
2
3
4
6 720 813 707-22.1I
