Abschließende Arbeiten
9 Abschließende Arbeiten
Nach dem Anschließen der Rohre und elektrischen Leitungen zum Ab-
schluss die Rohre bündeln und Tests durchführen. Besonders Dicht-
heitsprüfungen äußerst sorgfältig durchführen, da Kältemittellecks
direkt zu Leistungseinbußen führen. Außerdem ist das Auffinden von
Leckstellen nach dem Abschluss aller Installationsarbeiten sehr schwie-
rig.
Rohre bündeln. Dafür Verbindungskabel und Kältemittelrohr (zwischen
Innen- und Außeneinheit) mit Wärmedämmstoff und zwei Sorten Vinyl-
Band umwickeln.
▶ Kältemittelleitung, Netzkabel und Verbindungskabel von unten nach
oben mit Vinyl-Band befestigen.
▶ Umhülltes Rohr an der Außenwand befestigen.
– Rohrführung als Siphon ausführen, sodass kein Wasser in den
Raum und die Elektrik gelangen kann.
▶ Umwickeltes Rohr mittels Schelle o. ä. an der Wand befestigen.
9.1 Herstellen des Rohrbündels
▶ Rohre, Netzkabel und Verbindungskabel von unten nach oben mit Vi-
nyl-Band umwickeln.
– Wenn von oben nach unten gewickelt wird, kann Regenwasser in
die Rohre oder Kabel eindringen.
▶ Umhülltes Rohr mithilfe einer Schelle o. ä. an der Außenwand befes-
tigen.
▶ Rohrführung als Siphon ausführen, sodass kein Wasser in die Elektrik
gelangen kann.
Seal a small Seal a small
opening around opening around
the pipings with the pipings with
gum type sealer.
8

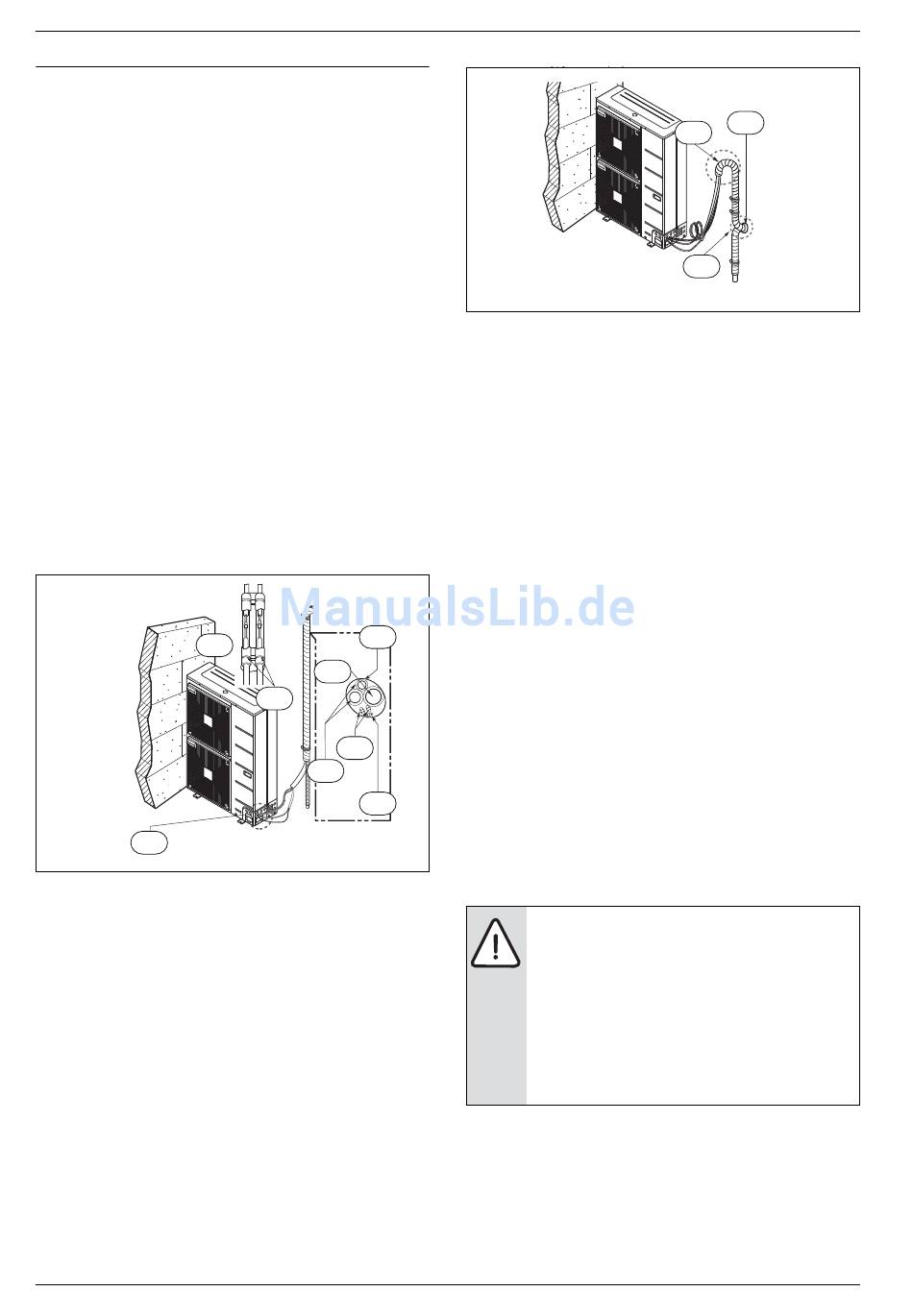

Bild 42
[1] Kleine Öffnung rund um die Rohre mit gummiartigem Dichtmittel
abdichten.
[2] Kunststoffband
[3] Abflussschlauch (nicht verwendet)
[4] Rohrbündel
[5] Kältemittelleitungen
[6] Anschlussleitung
[7] Anschlussleitung
[8] Rohrführung als Siphon ausführen, sodass kein Wasser in die
Elektrik gelangen kann.
30
4
1
3
Plastic Plastic 2
band band
6
5
7
6 720 813 707-30.1I
Seal a small opening
around the pipings
with gum type sealer.
Trap
Bild 43
[1] Bogen
[2] Kleine Öffnung rund um die Rohre mit gummiartigem Dichtmittel
abdichten.
9.2 Dichtigkeitsprüfung und Evakuierung
Im Kältemittelsystem verbleibende Luft und Feuchtigkeit haben die un-
ten angegebenen unerwünschten Auswirkungen.
1. Der Anlagendruck steigt.
2. Der Betriebsstrom steigt.
3. Der Wirkungsgrad im Kühl- oder Heizbetrieb sinkt.
4. Die Feuchtigkeit im Kältemittelkreis kann gefrieren und Kapillarrohre
verstopfen.
5. Wasser kann zur Korrosion von Komponenten des Kältemittelsys-
tems führen.
Aus diesen Gründen müssen Innen- und Außeneinheit sowie Verbin-
dungsleitungen auf ihre Dichtigkeit geprüft und evakuiert werden,
um nicht kondensierbare Gase und Feuchtigkeit aus dem System zu
entfernen.
9.2.1

Vorbereitung

▶ Sicherstellen, dass alle Rohre (Flüssigkeits- und Gasseite) zwischen
Innen- und Außeneinheit ordnungsgemäß miteinander verbunden
sind und die gesamte Verdrahtung für den Testlauf vollständig ist.
▶ Kappen von den Wartungsventilen auf der Gas- und der Flüssigkeits-
seite der Außeneinheit abnehmen.
▶ Sicherstellen, dass zu diesem Zeitpunkt die Wartungsventile auf der
Gas- und der Flüssigkeitsseite der Außeneinheit geschlossen sind.
9.2.2 Dichtigkeitsprüfung
▶ Verteilerventil (mit Druckmessgeräten) und Stickstoffflasche mit
Füllschläuchen an den Wartungsanschluss anschließen.
VORSICHT:
▶ Für die Dichtigkeitsprüfung unbedingt ein Verteiler-
ventil verwenden.
▶ Wenn kein Verteilerventil vorhanden ist, ein Absperr-
ventil verwenden. Die "Hi"-Taste des Verteilerventils
muss stets geschlossen sein.
▶ Das System mit trockenem Stickstoff mit maximal
3,0 MPa beaufschlagen. Das Flaschenventil schlie-
ßen, sobald 3,0 MPa erreicht sind. Anschließend
Lecksuche mithilfe von Flüssigseife durchführen.
Seal a small opening Seal a small opening
around the pipings around the pipings
with gum type sealer. with gum type sealer.
2
1
Trap
1
6 720 813 707-31.1I
