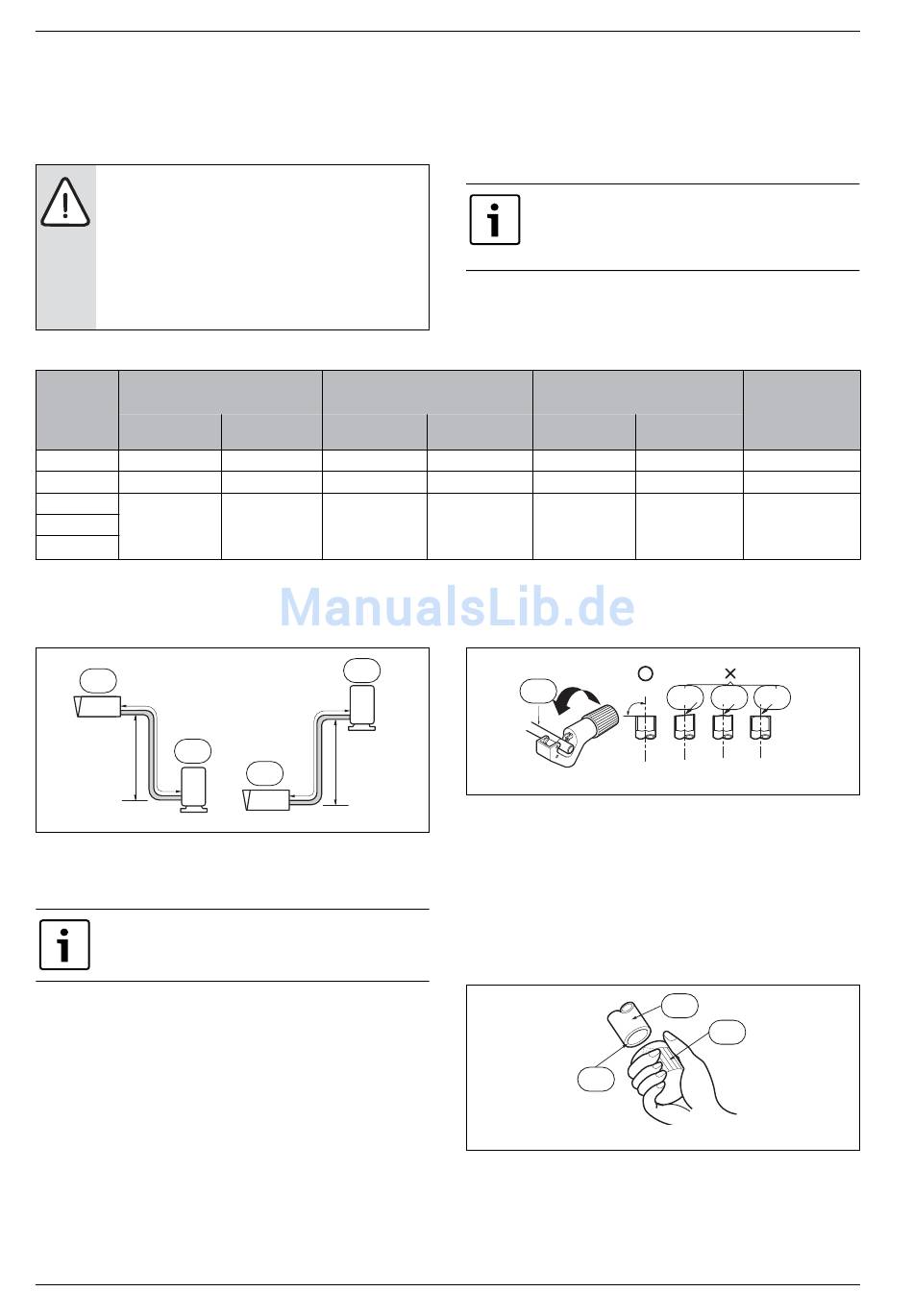

Kältemittelleitung
7.2 Montage der Kältemittelleitung
Vor der Montage der Kältemittelleitung die Vorgaben zu Rohrlängen und
Steigungen beachten. Nach der Abklärung aller Vorgaben die Installation
vorbereiten. Anschließend mit den Arbeiten zur Installation des Kälte-
mittelleitung an der Außeneinheit beginnen.
VORSICHT: Fehlfunktion!
Die Nennleistung des Produkts basiert auf den angege-
benen Standardlängen. Die maximal zulässige Länge ist
für den zuverlässigen Betrieb des Produkts maßgeblich.
Eine falsche Kältemittelbefüllung kann zu Fehlfunktio-
nen führen.
▶ Bei Rohrlängen über 7,5 m die Kühlmittelmenge ent-
sprechend Tab. 6 erhöhen.
Rohrgröße (mm : Zoll)
(Durchmesser : Ø )
Hubvolumen
Gas
1)
Split 2 15,88 (5/8")
Split 4...8 15,88 (5/8")
Split 11
Split 13
15,88 (5/8")
Split 15
Tab. 6 Vorgegebene Rohrlängen und Steigungen
1) Für den Anschluss der Rohre mit 9,52 mm (3/8") und 15,88 mm (5/8") an die kleineren Anschlüsse der Außeneinheit liegen Adapterstücke bei.
2) Für den Anschluss der Rohre mit 9,52 mm (3/8") und 15,88 mm (5/8") an die kleineren Anschlüsse der Außeneinheit liegen Adapterstücke bei.
A trap is not necessary
1
Indoor unit when the outdoor unit is
installed in a higher
position than the indoor
unit.
A
2
B Outdoor unit
Bild 15
[1] Inneneinheit
[2] Außeneinheit
Wenn der Aufstellort der Außeneinheit höher liegt, als
der der Inneneinheit, ist kein Siphon erforderlich.
7.2.1 Vorbereiten des Rohranschlusses
Die Vorbereitung des Rohranschlusses erfolgt in fünf Schritten. Da feh-
lerhafte Rohrverbindungen die häufigste Ursache für Kältemittellecks
sind, die Rohrverbindungen nach den folgenden Schritten sorgfältig und
einwandfrei herstellen.
1. Zuschneiden der Rohre und Kabel
– Kältemittelleitungen aus dem Zubehörsortiment oder vor Ort ge-
kaufte Rohre verwenden.
– Abstand zwischen Innen- und Außeneinheit messen.
– Rohre etwas länger als den gemessenen Abstand zuschneiden.
16
Abstand einfache Rohrlänge A (m)
Flüssigkeit Standard
2)
9,52 (3/8") 7,5
9,52 (3/8") 7,5
9,52 (3/8") 7,5
2
Outdoor unit
A
B
1
Indoor unit
6 720 813 707-14.1I
Die einfache Rohrlänge ohne notwendige zusätzliche Befüllung beträgt
7,5m. Bis zu dieser Länge ist keine zusätzliche Kältemittelbefüllung er-
forderlich.
Beispiel: Wenn die Einheit Split mit einer einfachen Rohrlänge von 50m
aufgestellt wird, 1700g Kältemittel zusätzlich einfüllen.
Es gilt: (50-7,5) x 40g = 1700g
Menge fluorierter Treibhausgase auf dem F-Gas-Aufkle-
ber an der Außeneinheit eintragen. (Je nach Produkttyp
und Markt gilt dieser Hinweis zum F-Gas-Aufkleber ggf.
nicht.)
1. Herstellort (siehe Aufkleber des Modells)
2. Anbringungsort (nach Möglichkeit in der Nähe der Wartungspunkte
zum Befüllen oder Ablassen von Kältemittel)
3. Gesamtfüllmenge (1+2)
Steigung B (m)
Max. Standard
30 0
50 0
50 0
1
90°
Bild 16 Zuschneiden der Rohre und Kabel
[1] Kupferrohr
[2] Schräg
[3] Wellig
[4] Uneben
2. Entgraten
– Grat komplett von der Schnittfläche des Rohrs entfernen.
– Ende des Rohrs nach unten richten, um zu verhindern, dass Spä-
ne in das Rohr gelangen.
1
Bild 17 Entgraten
[1] Nach unten gerichtet
[2] Rohr
[3] Reibahle
3. Montieren der Bördelmutter
* Zusätzliches Käl-
temittel (g/m)
(einfache
Max. Rohrlänge)
30 40
30 40
30 40
2 4
3 4
6 720 813 707-15.1I
2
3
6 720 813 707-16.1I
