8.4.8 Inneneinheit mit integriertem Elektro-Heizeinsatz – 400-V-Inneneinheit mit 400-V-Außeneinheit
A

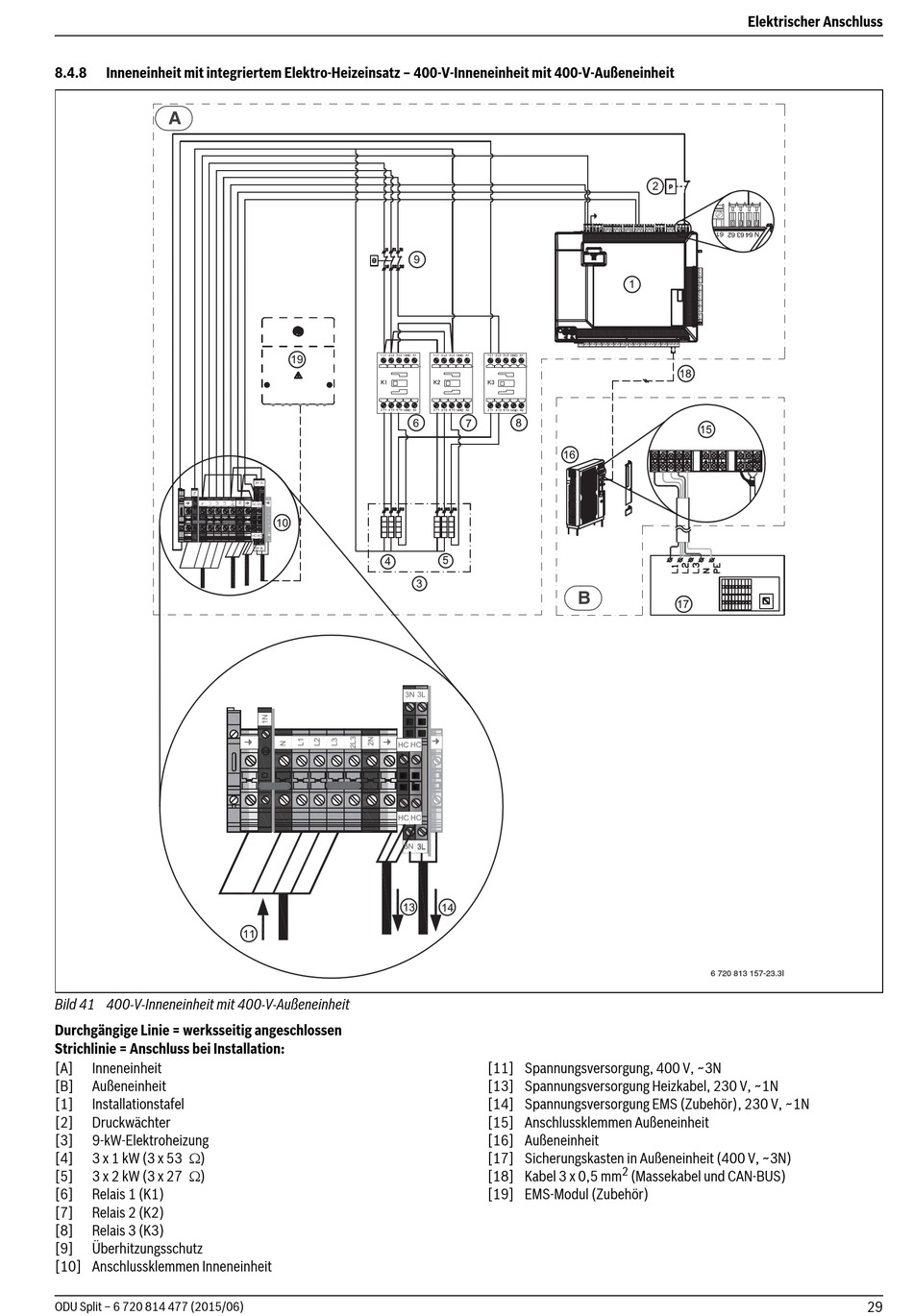

Bild 41 400-V-Inneneinheit mit 400-V-Außeneinheit
Durchgängige Linie = werksseitig angeschlossen
Strichlinie = Anschluss bei Installation:
[A] Inneneinheit
[B] Außeneinheit
[1] Installationstafel
[2] Druckwächter
[3] 9-kW-Elektroheizung
3 x 1 kW (3 x 53 )
[4]
3 x 2 kW (3 x 27 )
[5]
[6] Relais 1 (K1)
[7] Relais 2 (K2)
[8] Relais 3 (K3)
[9] Überhitzungsschutz
[10] Anschlussklemmen Inneneinheit
ODU Split – 6 720 814 477 (2015/06)
B
[11] Spannungsversorgung, 400 V, ~3N
[13] Spannungsversorgung Heizkabel, 230 V, ~1N
[14] Spannungsversorgung EMS (Zubehör), 230 V, ~1N
[15] Anschlussklemmen Außeneinheit
[16] Außeneinheit
[17] Sicherungskasten in Außeneinheit (400 V, ~3N)
2
[18] Kabel 3 x 0,5 mm (Massekabel und CAN-BUS)
[19] EMS-Modul (Zubehör)
Elektrischer Anschluss
