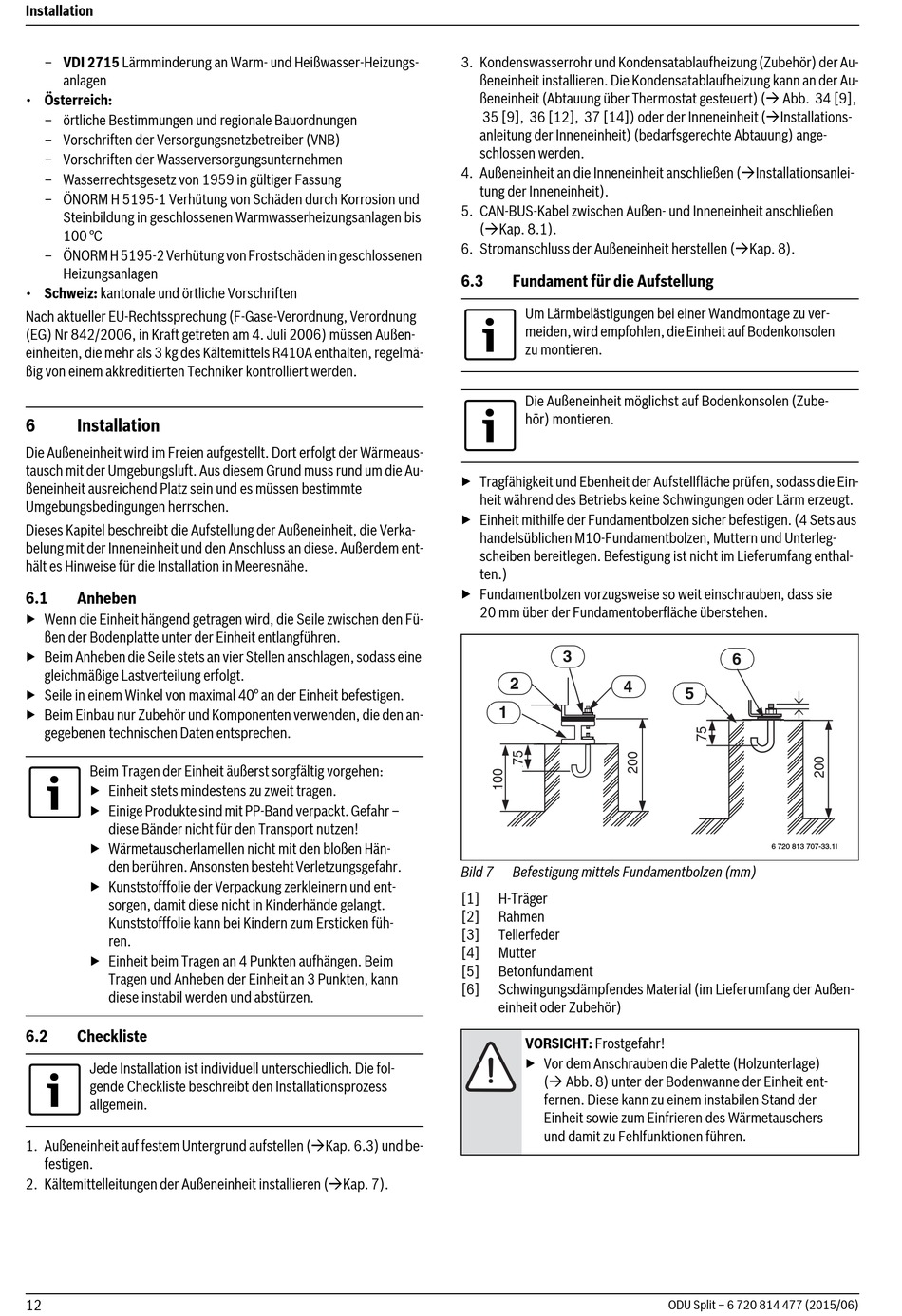

– VDI 2715 Lärmminderung an Warm- und Heißwasser-Heizungs-
anlagen
• Österreich:
– örtliche Bestimmungen und regionale Bauordnungen
– Vorschriften der Versorgungsnetzbetreiber (VNB)
– Vorschriften der Wasserversorgungsunternehmen
– Wasserrechtsgesetz von 1959 in gültiger Fassung
– ÖNORM H 5195-1 Verhütung von Schäden durch Korrosion und
Steinbildung in geschlossenen Warmwasserheizungsanlagen bis
100 °C
– ÖNORM H 5195-2 Verhütung von Frostschäden in geschlossenen
Heizungsanlagen
• Schweiz: kantonale und örtliche Vorschriften
Nach aktueller EU-Rechtssprechung (F-Gase-Verordnung, Verordnung
(EG) Nr 842/2006, in Kraft getreten am 4. Juli 2006) müssen Außen-
einheiten, die mehr als 3 kg des Kältemittels R410A enthalten, regelmä-
ßig von einem akkreditierten Techniker kontrolliert werden.
6 Installation
Die Außeneinheit wird im Freien aufgestellt. Dort erfolgt der Wärmeaus-
tausch mit der Umgebungsluft. Aus diesem Grund muss rund um die Au-
ßeneinheit ausreichend Platz sein und es müssen bestimmte
Umgebungsbedingungen herrschen.
Dieses Kapitel beschreibt die Aufstellung der Außeneinheit, die Verka-
belung mit der Inneneinheit und den Anschluss an diese. Außerdem ent-
hält es Hinweise für die Installation in Meeresnähe.
6.1

Anheben

▶ Wenn die Einheit hängend getragen wird, die Seile zwischen den Fü-
ßen der Bodenplatte unter der Einheit entlangführen.
▶ Beim Anheben die Seile stets an vier Stellen anschlagen, sodass eine
gleichmäßige Lastverteilung erfolgt.
▶ Seile in einem Winkel von maximal 40° an der Einheit befestigen.
▶ Beim Einbau nur Zubehör und Komponenten verwenden, die den an-
gegebenen technischen Daten entsprechen.
Beim Tragen der Einheit äußerst sorgfältig vorgehen:
▶ Einheit stets mindestens zu zweit tragen.
▶ Einige Produkte sind mit PP-Band verpackt. Gefahr –
diese Bänder nicht für den Transport nutzen!
▶ Wärmetauscherlamellen nicht mit den bloßen Hän-
den berühren. Ansonsten besteht Verletzungsgefahr.
▶ Kunststofffolie der Verpackung zerkleinern und ent-
sorgen, damit diese nicht in Kinderhände gelangt.
Kunststofffolie kann bei Kindern zum Ersticken füh-
ren.
▶ Einheit beim Tragen an 4 Punkten aufhängen. Beim
Tragen und Anheben der Einheit an 3 Punkten, kann
diese instabil werden und abstürzen.
6.2

Checkliste

Jede Installation ist individuell unterschiedlich. Die fol-
gende Checkliste beschreibt den Installationsprozess
allgemein.
1. Außeneinheit auf festem Untergrund aufstellen (Kap. 6.3) und be-
festigen.
2. Kältemittelleitungen der Außeneinheit installieren (Kap. 7).
12
3. Kondenswasserrohr und Kondensatablaufheizung (Zubehör) der Au-
ßeneinheit installieren. Die Kondensatablaufheizung kann an der Au-
ßeneinheit (Abtauung über Thermostat gesteuert) ( Abb. 34 [9],
35 [9], 36 [12], 37 [14]) oder der Inneneinheit (Installations-
anleitung der Inneneinheit) (bedarfsgerechte Abtauung) ange-
schlossen werden.
4. Außeneinheit an die Inneneinheit anschließen (Installationsanlei-
tung der Inneneinheit).
5. CAN-BUS-Kabel zwischen Außen- und Inneneinheit anschließen
(Kap. 8.1).
6. Stromanschluss der Außeneinheit herstellen (Kap. 8).
6.3 Fundament für die Aufstellung
Um Lärmbelästigungen bei einer Wandmontage zu ver-
meiden, wird empfohlen, die Einheit auf Bodenkonsolen
zu montieren.
Die Außeneinheit möglichst auf Bodenkonsolen (Zube-
hör) montieren.
▶ Tragfähigkeit und Ebenheit der Aufstellfläche prüfen, sodass die Ein-
heit während des Betriebs keine Schwingungen oder Lärm erzeugt.
▶ Einheit mithilfe der Fundamentbolzen sicher befestigen. (4 Sets aus
handelsüblichen M10-Fundamentbolzen, Muttern und Unterleg-
scheiben bereitlegen. Befestigung ist nicht im Lieferumfang enthal-
ten.)
▶ Fundamentbolzen vorzugsweise so weit einschrauben, dass sie
20 mm über der Fundamentoberfläche überstehen.
3
2
4
1
Bild 7 Befestigung mittels Fundamentbolzen (mm)
[1] H-Träger
[2] Rahmen
[3] Tellerfeder
[4] Mutter
[5] Betonfundament
[6] Schwingungsdämpfendes Material (im Lieferumfang der Außen-
einheit oder Zubehör)
VORSICHT: Frostgefahr!
▶ Vor dem Anschrauben die Palette (Holzunterlage)
( Abb. 8) unter der Bodenwanne der Einheit ent-
fernen. Diese kann zu einem instabilen Stand der
Einheit sowie zum Einfrieren des Wärmetauschers
und damit zu Fehlfunktionen führen.
