Elektrischer Anschluss
8.4

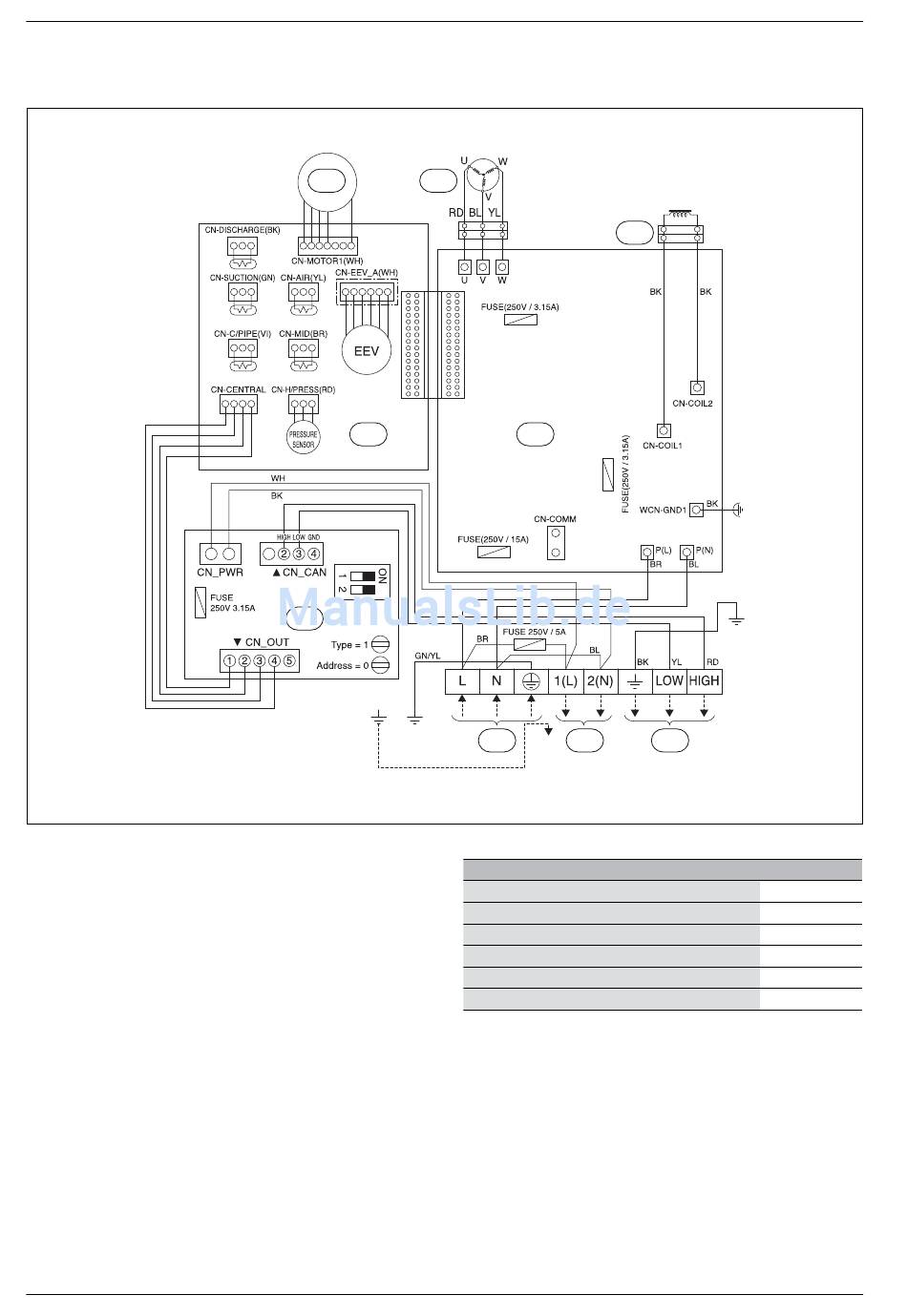

Schaltbild
8.4.1
Split 2
Bild 34
[1]
Hauptleiterplatte
[2]
Nebenleiterplatte
[3]
CAN-Leiterplatte
[4]
Lüftermotor
[5]
Kompressor
[6]
Reaktor
[7]
Stromversorgung 220–240 V ~50 Hz
[8]
Externer Kondensatablaufheizer (230 V, 90 W) – Zubehör
[9]
CAN-Kommunikation mit Inneneinheit
[BK] Schwarz
[BL] Blau
[BR] Braun
[OR] orange
[RD] Rot
[WH] Farbe weiß
[GY] Grau
[GN/YL]Grün/gelb
[CN-DISCHARGE]Temperaturfühler Ausblaseleitung
[CN-SUCTION]Temperaturfühler Ansaugleitung
[CN_AIR] Lufttemperaturfühler
[CN-C/PIPE]Rohrtemperaturfühler
[CN-MID]Mittlerer Rohrtemperaturfühler
[CN-H/PRESS]Druckfühler
22
4
5
2
3
Im Nebenleiterplattengehäuse verwendete Farben:
Gehäuse
CN-Discharge
CN-Motor 1
CN-Air
CN-EEV_A
CN-Mid
CN-H/Press
Tab. 8
6
1
7
8
6 720 813 707-40.2I
9
Farbe
BK
WH
YL
WH
BR
RD
