8.4.2 Split 4...8
5
4

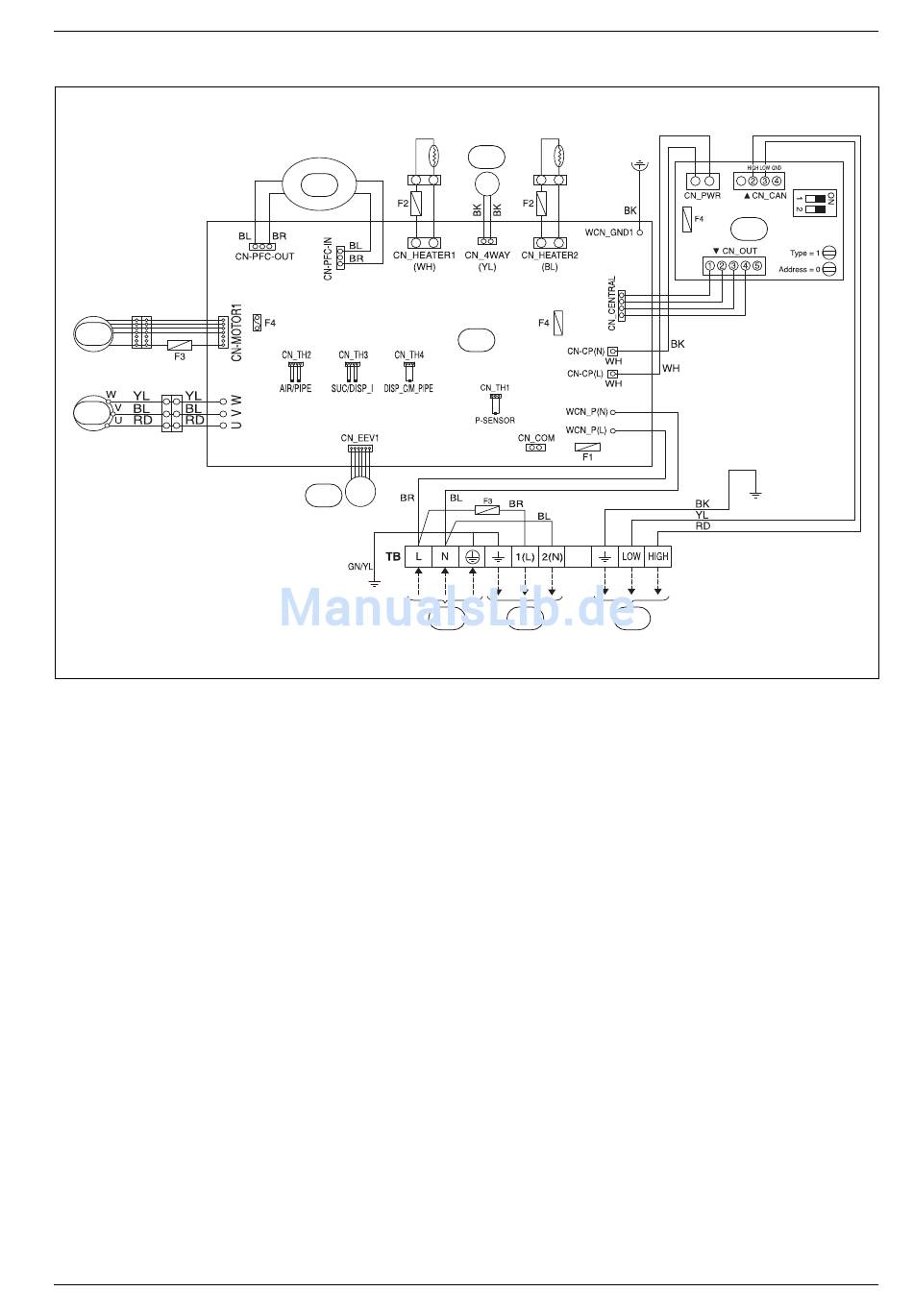

Bild 35
[1] Hauptleiterplatte
[2] CAN-Leiterplatte
[3] Elektronisches Expansionsventil
[4] Kompressor
[5] Lüftermotor
[6] PFC-Reaktor (Leistungsfaktorkorrektur-Reaktor)
[7] 4-Wege-Ventil
[8] Stromversorgung 220–240 V ~50 Hz
[9] Externer Kondensatwannenheizer (230 V, 90 W)
[10] CAN-Kommunikation mit Inneneinheit
[BK] Schwarz
[BL] Blau
[BR] Braun
[RD] Rot
[WH] Farbe weiß
[YL] Gelb
[GN/YL]Grün/gelb
[TB] Klemmenleiste
[F1] Sicherung, 250 V, 25 A
[F2] Sicherung, 250 V, 1 A
[F3] Sicherung, 250 V, 5 A
[F4] Sicherung, 250 V, 3,15 A
[AIR] Lufttemperaturfühler
[PIPE]Rohrtemperaturfühler
[SUC] Temperaturfühler Ansaugleitung
[DISP_I]Temperaturfühler Ausblaseleitung
[DISP_C]nicht angeschlossen
[M_PIPE]Mittlerer Rohrtemperaturfühler
[P-SENSOR]Druckfühler
ODU Split – 6 720 814 477 (2015/06)
7
6
1
3
8 9 10
Elektrischer Anschluss
2
6 720 813 707-41.2I
