Bosch ODU Split 2 Installationsanleitung Seite 25

8.4.4 Split 11t...15t
13
14
15

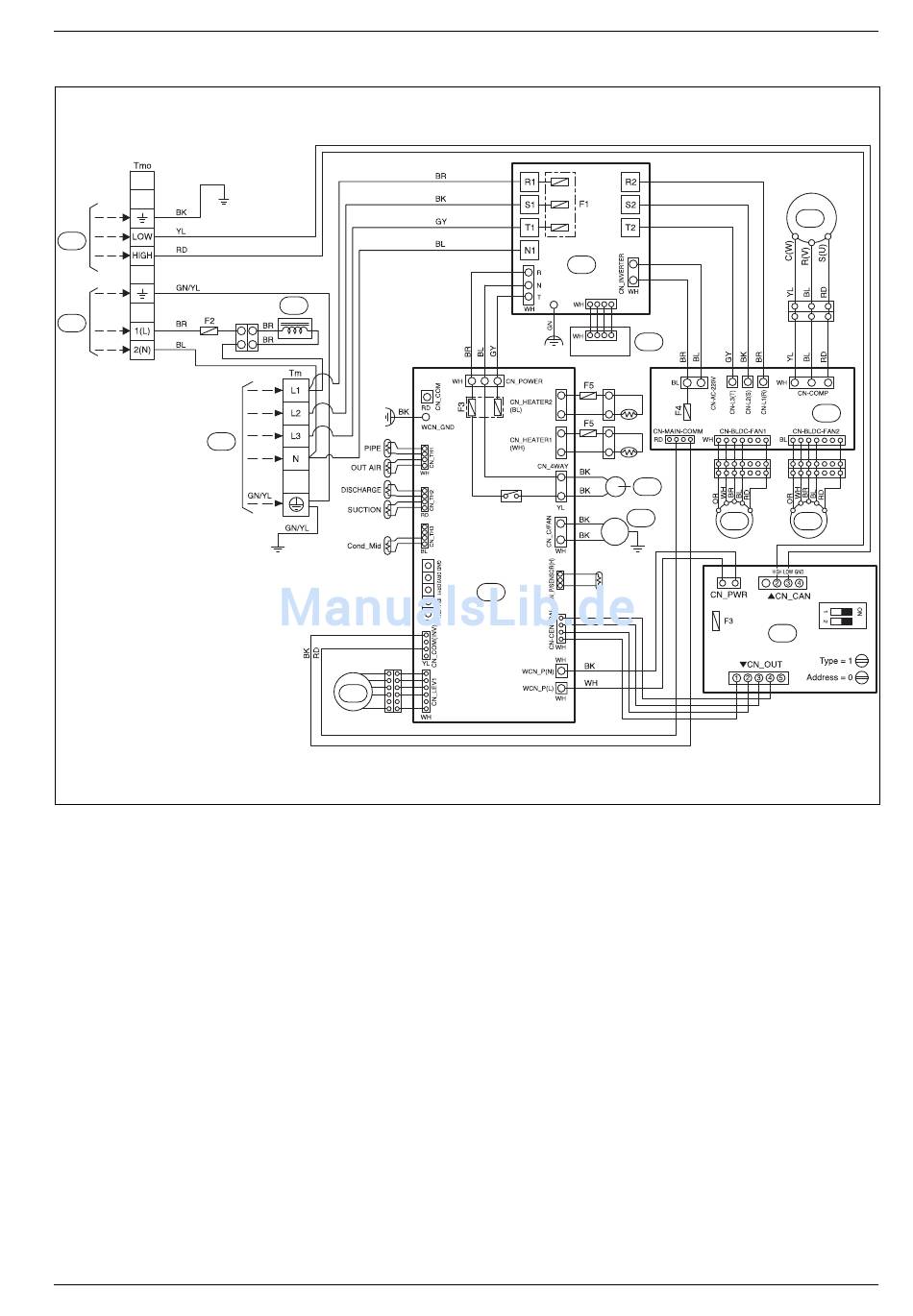

Bild 37 Split 11t-15t
[1] Hauptleiterplatte
[2] Entstörfilter der Leiterplatte
[3] Inverter-Leiterplatte
[4] CAN-Leiterplatte
[5] Elektrisches Expansionsventil
[6] Kühlgebläse
[7] 4-Wege-Ventil
[8] Widerstandsleiterplatte
[9] Kompressor
[10] Motor 1 (oberer Gebläsemotor)
[11] Motor 2 (unterer Gebläsemotor)
[12] Reaktor
[13] CAN-Kommunikation mit Inneneinheit
[14] Externer Kondensatablaufheizer (230 V, 90 W) – Zubehör
[15] Stromversorgung 380–415 V, 3N, ~50 Hz
[BK] Schwarz
[BL] Blau
[BR] Braun
[OR] orange
[RD] Rot
[WH] Farbe weiß
[GY] Grau
[YL] Gelb
ODU Split – 6 720 814 477 (2015/06)
12
5
2
8
7
6
1
[GN/YL]Grün/gelb
[Tm] Hauptanschlussklemmenblock
[Tmo] Anschlussklemmenblock für Anschlüsse
[F1] Sicherung, 500 V, 20 A
[F1] Sicherung, 250 V, 5 A
[F2] Sicherung, 250 V, 3,15 A
[F3] Sicherung, 250 V, 12 A
[F4] Sicherung, 250 V, 1 A
[Out air]Lufttemperaturfühler
[Pipe] Rohrtemperaturfühler
[Suction]Temperaturfühler Ansaugleitung
[Discharge]Temperaturfühler Ausblaseleitung
[Cond_Mid]Mittlerer Rohrtemperaturfühler
Elektrischer Anschluss
9
3
10 11
4
6 720 813 707-43.2I
25
