Elektrischer Anschluss

GEFAHR: Stromschlag!
Die Komponenten der Außeneinheit sind elektrisch leit-
fähig. Der Kondensator der Außeneinheit muss nach
dem Trennen von der Spannungsquelle entladen wer-
den.
▶ Hauptschalter ausschalten.
▶ Vor Beginn von Elektroarbeiten mindestens fünf Mi-
nuten lang warten.
HINWEIS: Wenn die Spannung eingeschaltet wird, ohne
dass die Anlage mit Wasser befüllt wurde, sind Anlagen-
schäden möglich.
In diesem Fall können die Komponenten der Heizungs-
anlage überhitzen.
▶ Warmwasserspeicher und Heizungsanlage vor dem
Einschalten der Heizungsanlage befÜllen und den
richtigen Druck herstellen.
Die Außeneinheit muss sicher und nach geltenden Vor-
schriften stromlos geschaltet werden können.
▶ Einen separaten Sicherheitsschalter zur vollständi-
gen Abschaltung der Außeneinheit installieren, wenn
diese nicht über die Inneneinheit gespeist wird. Bei
getrennter Stromversorgung ist pro Einheit ein Si-
cherheitsschalter erforderlich.
▶ Kabeldurchmesser und -typ entsprechend der Absicherung und der
Verkabelungsart auswählen.
▶ Außeneinheit laut Schaltplan anschließen. Keinesfalls weitere Ver-
braucher anschließen.
▶ Wenn die Spannungsversorgung der Warmepumpe nicht uber das In-
neneinheit erfolgt, einen separaten Sicherheitsschalter installieren,
der sie komplett stromlos schaltet. Bei getrennter Stromversorgung
ist fur jede Versorgungsleitung ein separater Sicherheitsschalter er-
forderlich.
▶ Beim Wechsel der Leiterplatte die Farbkodierung beachten.
8.1

CAN-BUS

HINWEIS: Fehlfunktionen durch elektrische Interferen-
zen!
Hochspannungsleitungen (230/400 V) in der Nähe ei-
ner Kommunikationsleitung können zu Fehlfunktionen
der Inneneinheit führen.
▶ Abgeschirmtes CAN-BUS-Kabel mit Abstand zu
Stromleitungen installieren. Mindestabstand:
100 mm. Die Verlegung zusammen mit Bus-
Strangleitungen ist zulässig.
HINWEIS: Anlagenschaden beim Vertauschen von 12-
V- und CAN-BUS-Anschluss.
Die Kommunikationsstromkreise sind nicht für 12-V-
Gleichspannung ausgelegt.
▶ Überprüfen Sie, dass beide Kabel der Leistung ent-
sprechend mit den Steckern auf der bedruckten Pla-
tine verbunden sind.
ODU Split – 6 720 814 477 (2015/06)
CAN-BUS: Nicht an "Out 12V DC" (12-V-Gleichspan-
nungsausgang) an der Hauptleiterplatte anschließen.
Max. Kabellänge 30 m
Mindestdurchmesser Ø = 0,75 mm
Außen- und Inneneinheit sind über ein Kommunikationskabel, den CAN-
BUS, miteinander verbunden.
Für den externen Kabelanschluss eignet sich ein LiYCY-Kabel (TP)
2 x 2 x 0,75 oder ein gleichwertiges Kabel. Wenn andere Kabel verwen-
det werden, müssen dies abgeschirmte Duplex-Kabel mit einem Quer-
2
schnitt von mind. 0,75 mm zur Verwendung im Freien sein. Der Schirm
sollte an beiden Enden geerdet werden:
▶ Am Gehäuse der Inneneinheit.
▶ An der Erdungsklemme der Außeneinheit.
Die maximale Kabellänge beträgt 30 m.
Der Anschluss zwischen den Leiterplatten erfolgt durch drei Adern. Die
Leiterplatten sind mit Markierungen für beide CAN-BUS-Anschlüsse ver-
sehen.

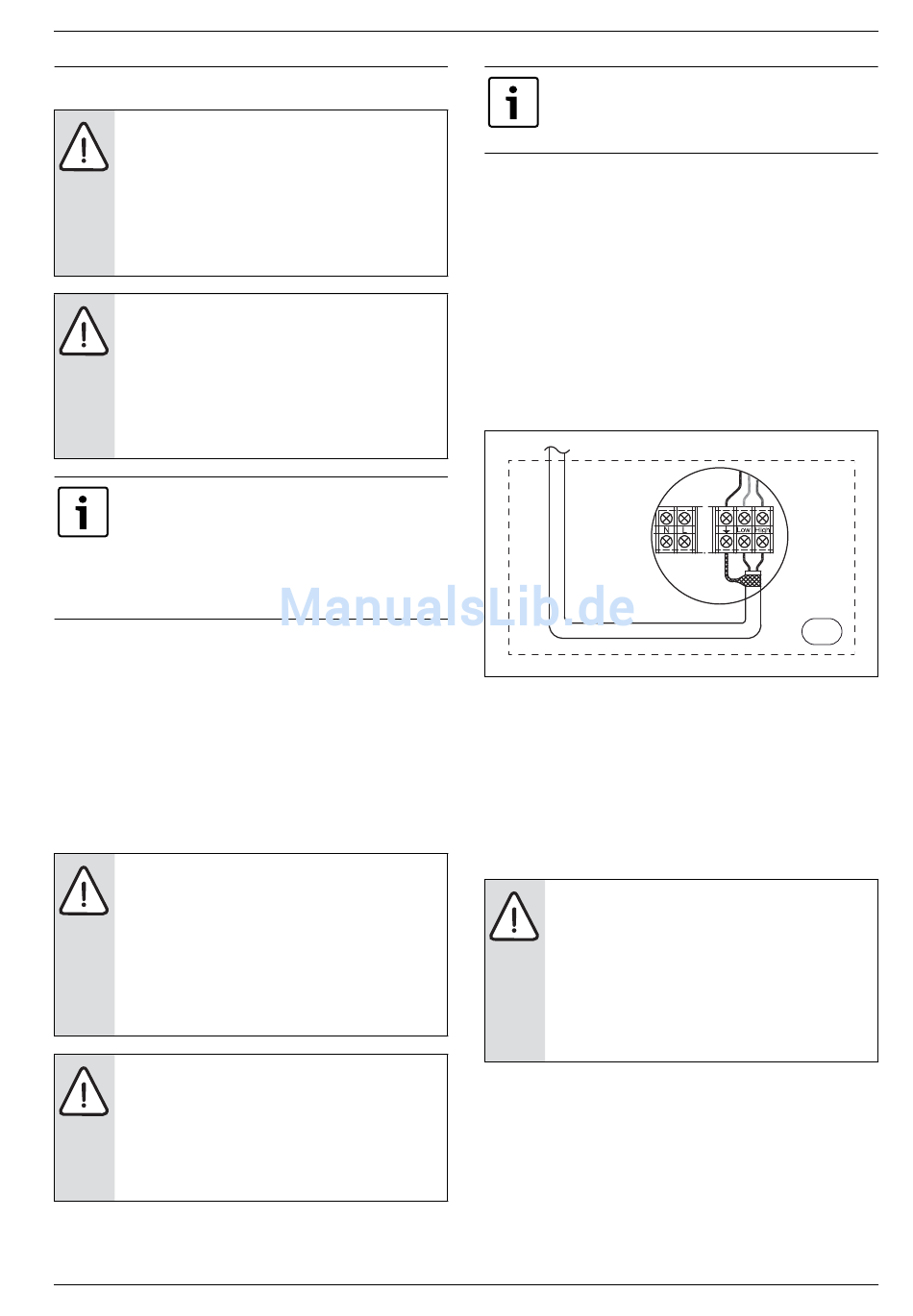

Bild 26 CAN-BUS-Verbindung
[1] Außeneinheit
Der Terminierungsschalter markiert den Anfang und das Ende von
CAN-BUS-Schleifen. Die I/O-Modulplatte der Außeneinheit muss termi-
niert werden.
8.2

Elektrische Verdrahtung

▶ Die Richtlinien der staatlichen technischen Standardisierungsorga-
nisation für Elektrogeräte und Verkabelungen sowie Vorgaben der
Stromversorger einhalten.
WARNUNG: Stromschlag oder Brand!
Eine zu geringe Netzleistung oder mangelhafte Ausfüh-
rung der Elektroinstallation können zum Stromschlag
oder Brand führen.
▶ Sicherstellen, dass die Elektroinstallation aus-
schließlich von befugten Elektrotechnikern unter
Verwendung spezieller Stromkreise und gemäß den
Richtlinien sowie diesem Installationshandbuch aus-
geführt wird.
▶ Kommunikationsstrangleitung der Einheit mit Abstand zur Netzlei-
tung verlegen, sodass keine elektrischen Störungen durch das Netz-
teil verursacht werden. (Nicht im selben Kanal verlegen.)
▶ Vorschriftsmäßige Erdung der Einheit sicherstellen.
Elektrischer Anschluss
2
