VORSICHT:
▶ Beim Abdrücken sicherstellen, dass die Flaschen-
oberseite höher liegt als der Flaschenboden, sodass
der Stickstoff nicht im flüssigen Zustand in das Kälte-
mittelsystem gelangt. In der Regel wird die Flasche
aufrecht stehend verwendet.
▶ An allen Rohrverbindungsstellen (der Innen- und Au-
ßeneinheit) sowie an den Wartungshähnen der Gas-
und der Flüssigkeitsseite Dichtigkeitsprüfungen
durchführen. Blasen weisen auf Undichtigkeiten hin.
Seife gründlich mit einem sauberen Tuch abwischen.
▶ Nach dem Feststellen der Leckfreiheit der Anlage
den Stickstoffdruck durch Lösen des Füllschlauch-
anschlusses an der Stickstoffflasche entspannen.
Wenn der Anlagendruck auf den Normalwert gesun-
ken ist, den Schlauch von der Flasche abziehen.
3

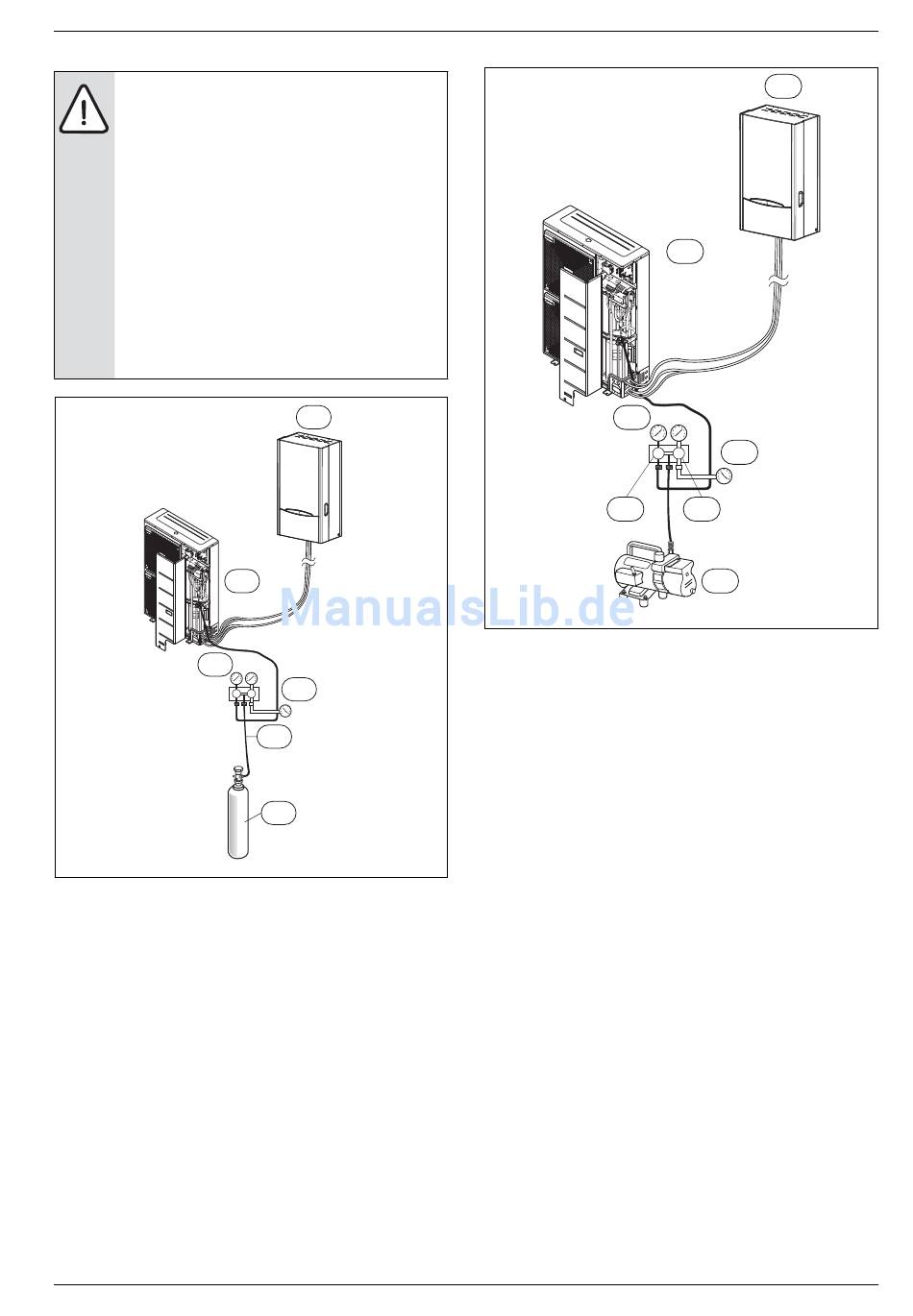

Bild 44
[1] Inneneinheit
[2] Außeneinheit
[3] Verteilerventil
[4] Manometer
[5] Füllschlauch
[6] Stickstoffflasche (aufrecht stehend)
9.2.3

Evakuierung

▶ Zum Evakuieren der Rohre und der Inneneinheit das Ende des Füll-
schlauchs wie oben beschrieben anschließen.
– Sicherstellen, dass der "Hi/Lo"-Knopf des Verteilerventils offen
ist. Vakuumpumpe starten.
– Die Betriebsdauer für die Evakuierung ist von der Rohrlänge und
der Pumpenleistung abhängig. Betreiben Sie die Pumpe, bis Sie
0.5 Torr/67 Pascal oder weniger erreicht haben.
▶ Wenn das gewünschte Vakuum erreicht ist, "Hi/Lo"-Knopf des Vertei-
lerventils schließen und Vakuumpumpe abschalten.
ODU Split – 6 720 814 477 (2015/06)
1
2
4
Lo Hi
5
6
6 720 813 707-07.1I
3
Lo
5
Bild 45
[1] Inneneinheit
[2] Außeneinheit
[3] Verteilerventil
[4] Manometer
[5] Öffnen
[6] Vacuum
9.2.4 Abschließende Tätigkeiten
▶ Ventilstift des Ventils auf der Flüssigkeitsseite entgegen dem Uhrzei-
gersinn drehen und das Ventil mit einem Wartungshahnschlüssel
vollständig öffnen.
▶ Ventilstift des Ventils auf der Gasseite entgegen dem Uhrzeigersinn
drehen und das Ventil vollständig öffnen.
▶ An den Wartungsanschluss auf der Gasseite angeschlossenen Füll-
schlauch etwas lösen, um Druck abzulassen. Dann den Schlauch ent-
fernen.
▶ Bördelmutter mit Kappe wieder auf dem gasseitigen Wartungsan-
schluss anbringen und mit einem verstellbaren Schraubenschlüssel
festziehen. Dies ist sehr wichtig, um Undichtigkeiten der Anlage zu
vermeiden.
▶ Ventilkappen auf den Wartungsventilen der Gas- und Flüssigkeitssei-
te anbringen und befestigen. Dies schließt die Luftspülung mittels
Vakuumpumpe ab. Die Klimaanlage ist bereit für den Testlauf.
Abschließende Arbeiten
1
2
4
Hi
5
6
6 720 813 707-08.1I
