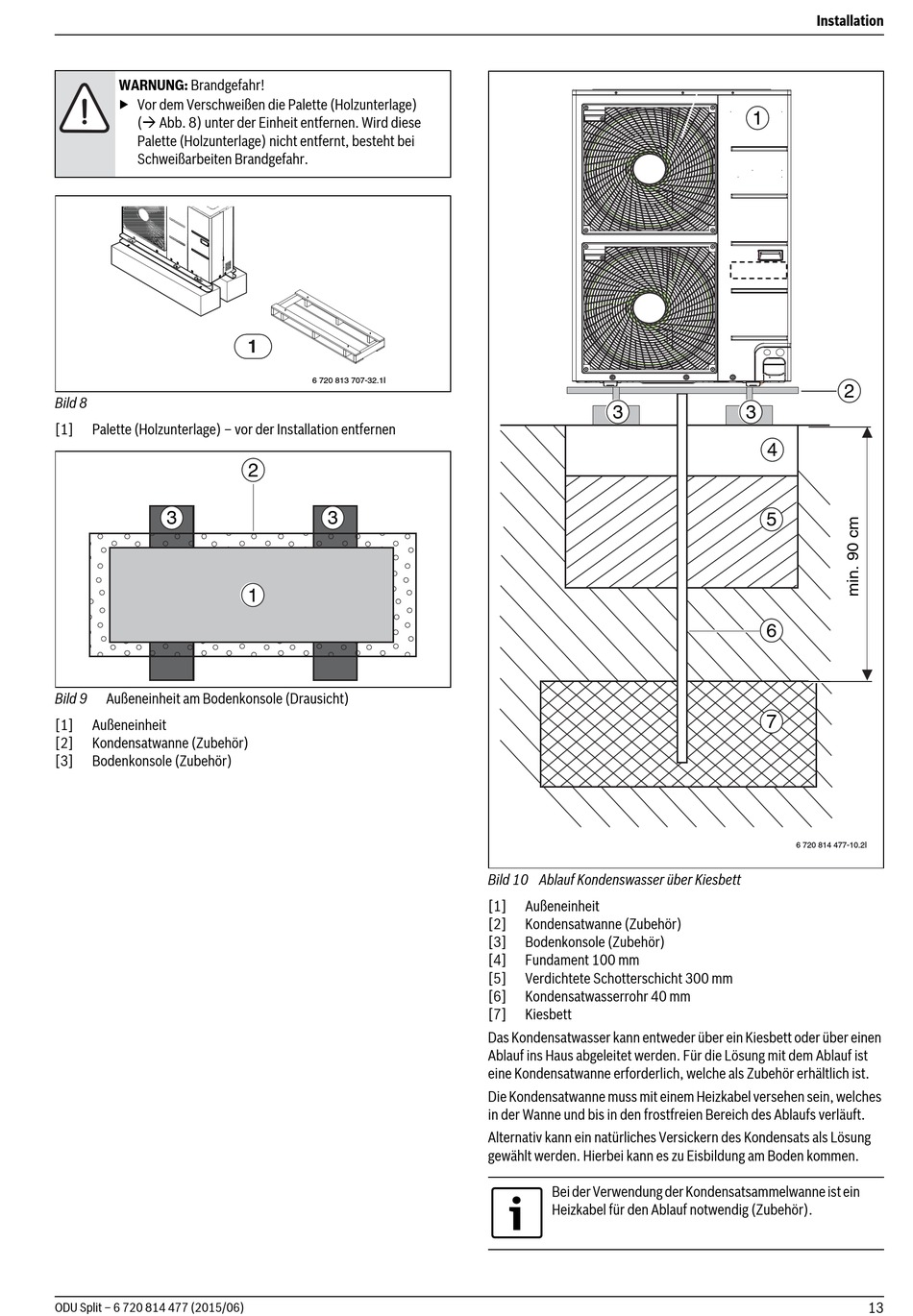

Bosch ODU Split 2 Installationsanleitung Seite 13

WARNUNG: Brandgefahr!
▶ Vor dem Verschweißen die Palette (Holzunterlage)
( Abb. 8) unter der Einheit entfernen. Wird diese
Palette (Holzunterlage) nicht entfernt, besteht bei
Schweißarbeiten Brandgefahr.
Bild 8
[1] Palette (Holzunterlage) – vor der Installation entfernen
3
Bild 9 Außeneinheit am Bodenkonsole (Drausicht)
[1] Außeneinheit
[2] Kondensatwanne (Zubehör)
[3] Bodenkonsole (Zubehör)
ODU Split – 6 720 814 477 (2015/06)
1
6 720 813 707-32.1I
2
3
1
3
Bild 10 Ablauf Kondenswasser über Kiesbett
[1] Außeneinheit
[2] Kondensatwanne (Zubehör)
[3] Bodenkonsole (Zubehör)
[4] Fundament 100 mm
[5] Verdichtete Schotterschicht 300 mm
[6] Kondensatwasserrohr 40 mm
[7] Kiesbett
Das Kondensatwasser kann entweder über ein Kiesbett oder über einen
Ablauf ins Haus abgeleitet werden. Für die Lösung mit dem Ablauf ist
eine Kondensatwanne erforderlich, welche als Zubehör erhältlich ist.
Die Kondensatwanne muss mit einem Heizkabel versehen sein, welches
in der Wanne und bis in den frostfreien Bereich des Ablaufs verläuft.
Alternativ kann ein natürliches Versickern des Kondensats als Lösung
gewählt werden. Hierbei kann es zu Eisbildung am Boden kommen.
Bei der Verwendung der Kondensatsammelwanne ist ein
Heizkabel für den Ablauf notwendig (Zubehör).
Installation
1
2
3
4
5
6
7
6 720 814 477-10.2I
