Elektrischer Anschluss
8.4.3 Split 11s...15s
2

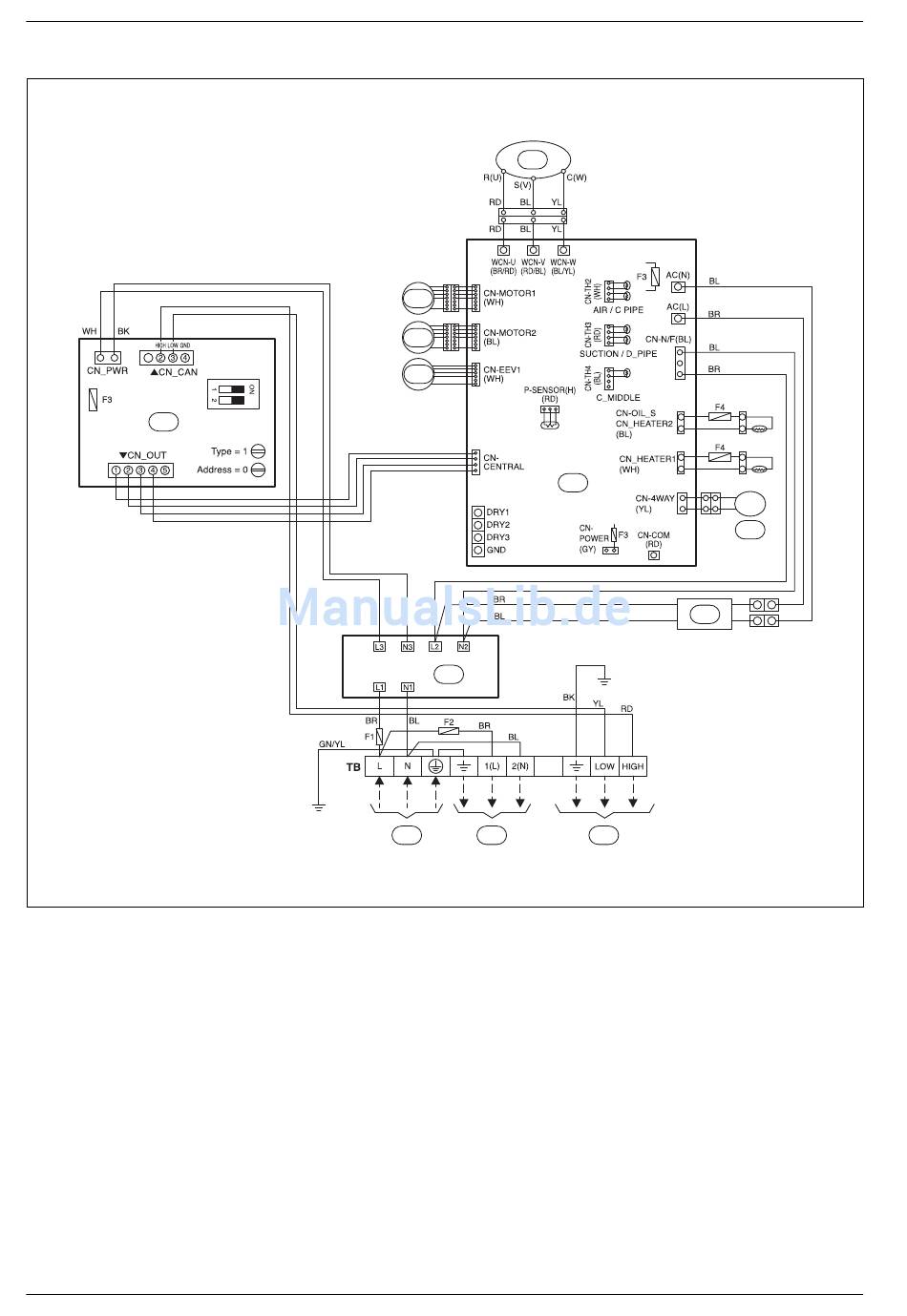

Bild 36 Split 11s-15s
[1] Hauptleiterplatte (Wechselrichter)
[2] CAN-Leiterplatte
[3] Entstörfilter der Leiterplatte
[4] Kompressor
[5] Motor 1 (oberer Gebläsemotor)
[6] Motor 2 (unterer Gebläsemotor)
[7] Elektronisches Expansionsventil
[8] 4-Wege-Ventil
[9] Reaktor
[10] Stromversorgung 220–240 V ~50 Hz
[11] Externer Kondensatablaufheizer (230 V, 90 W) – Zubehör
[12] CAN-Kommunikation mit Inneneinheit
[BK] Schwarz
[BL] Blau
[BR] Braun
[GR] Grau
[RD] Rot
[WH] Farbe weiß
24
4
5
6
7
1
3
10 11
[YL] Gelb
[GN/YL]Grün/gelb
[TB] Klemmenleiste
[F1] Sicherung, 250 V, 35 A
[F2] Sicherung, 250 V, 5 A
[F3] Sicherung, 250 V, 3,15 A
[F4] Sicherung, 250 V, 1 A
[AIR] Lufttemperaturfühler
[C_PIPE]Rohrtemperaturfühler
[SUCTION]Temperaturfühler Ansaugleitung
[D_PIPE]Temperaturfühler Ausblaseleitung
[C_MIDDLE]Mittlerer Rohrtemperaturfühler
8
9
12
6 720 813 707-42.2I
