8.4.6 Inneneinheit mit Mischventil für externen Zuheizer – In-
neneinheit mit 3-Phasen-Außeneinheit
3
4

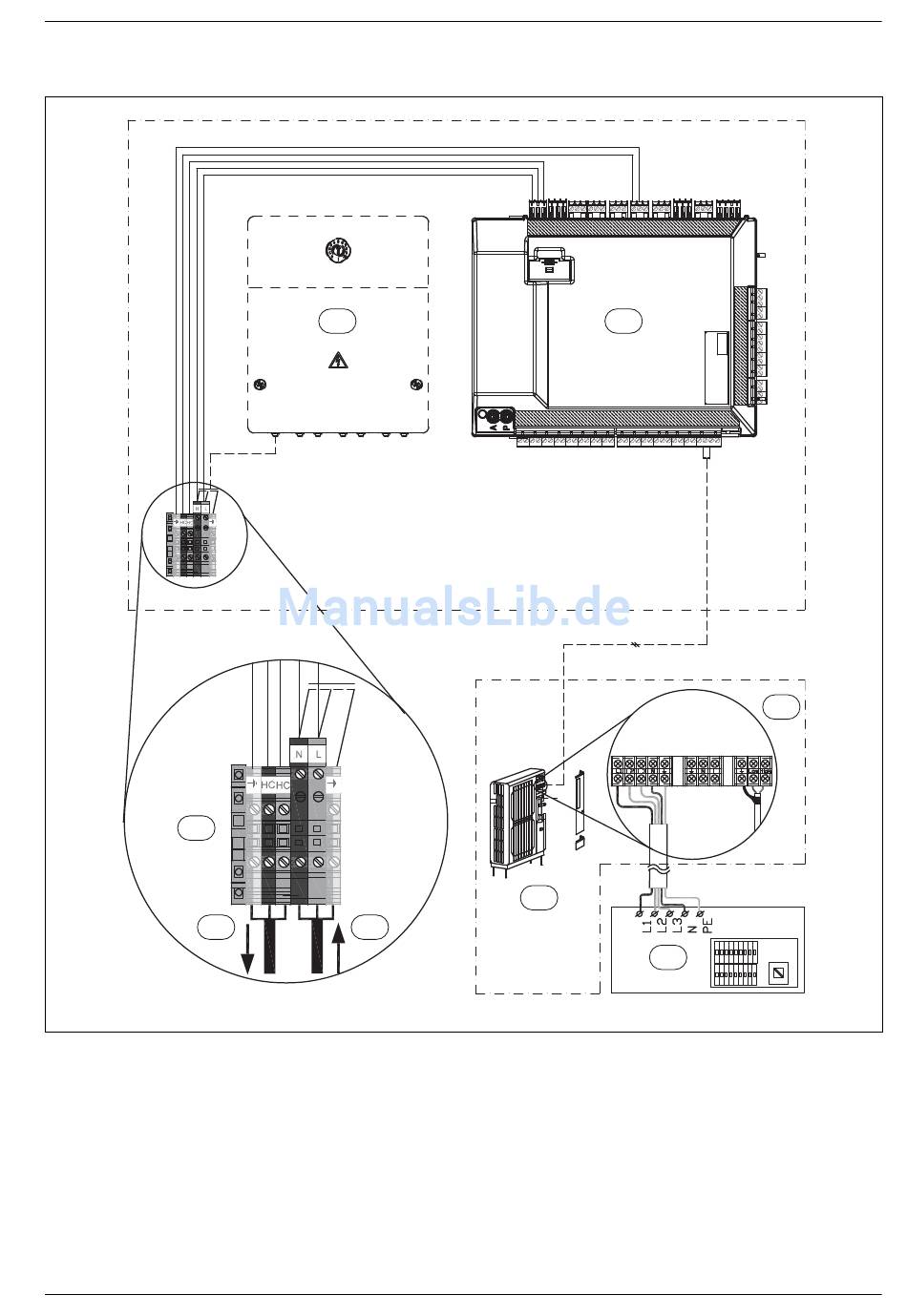

Bild 39 Inneneinheit mit 3-Phasen-Außeneinheit
Durchgängige Linie = werksseitig angeschlossen
Strichlinie = Anschluss bei Installation:
[1] EMS-Modul (Zubehör)
[2] Installationstafel
[3] Anschlussklemmen Inneneinheit
[4] Spannungsversorgung für Heizkabel (230 V, ~1N)
[5] Eingangsspannung 230 V, ~1N
[6] Anschlussklemmen Außeneinheit
[7] Außeneinheit
[8] Sicherungskasten in Außeneinheit (400 V, ~3N)
ODU Split – 6 720 814 477 (2015/06)
1
5
2
7
8
Elektrischer Anschluss
6
6 720 813 157-33.4I
