Projektierung im Nachrichteneditor
Die Projektierung der Nachrichten nehmen Sie in STEP 7 im Datenpunkt- und Nachrichten-Editor
vor. Sie können den Editor alternativ öffnen über:
• Selektion der Kommunikationsbaugruppe
Kontextmenü "Datenpunkt- und Nachrichten-Editor öffnen"
• Über die Projektnavigation:
Projekt > Verzeichnis der jeweiligen Station > Lokale Baugruppen > gewünschte
Kommunikationsbaugruppe
Durch Doppelklick auf den Eintrag öffnet sich der Datenpunkt- bzw. Nachrichten-Editor.

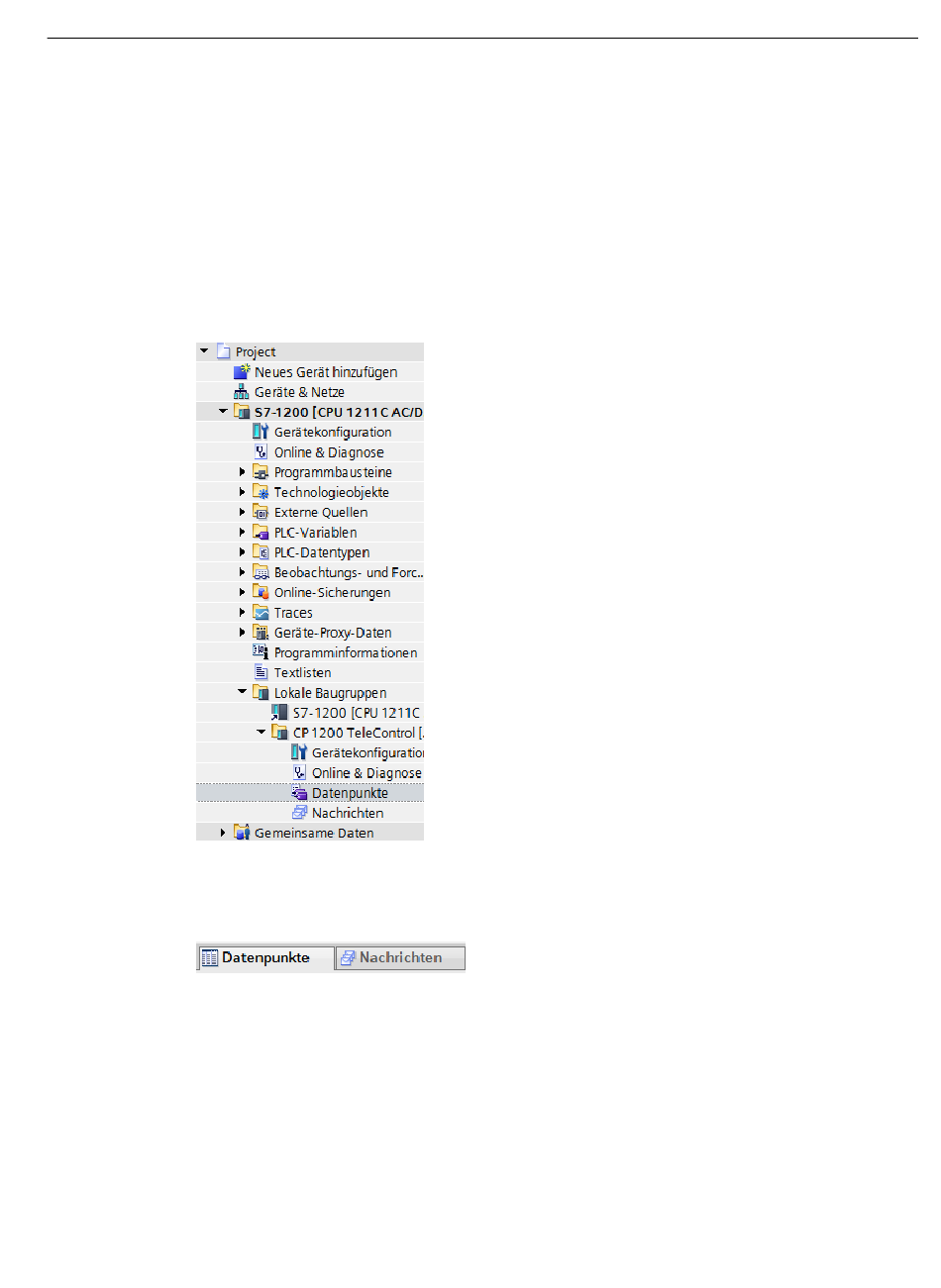

Bild 4-1
Nach Öffnen des Editors können Sie über die beiden Einträge rechts oben über der Tabelle
zwischen dem Datenpunkt- bzw. Nachrichten-Editor umschalten.
Bild 4-2
Der Datenpunkteditor ist nur für die Telecontrol-Kommunikation relevant.
Anlegen von Objekten
Legen Sie ein neues Objekt (Nachricht) an, indem Sie in die erste Tabellenzeile mit dem
gegrauten Eintrag "<Objekt hinzufügen>" doppelklicken.
Den vorbelegten Namen können Sie nach Ihren Bedürfnissen anpassen, er muss aber
innerhalb des Moduls eindeutig sein.
