LEDs und Anschlüsse
2.1 Öffnen der Gehäuseklappen
Lage der Anzeigeelemente und der elektrischen Anschlüsse
Die LEDs für die detaillierte Anzeige der Baugruppenzustände befinden sich hinter der oberen
Gehäuseklappe der Baugruppe.
Der Ethernet-Anschluss befindet sich hinter der unteren Gehäuseklappe der Baugruppe.
Öffnen der Gehäuseklappen

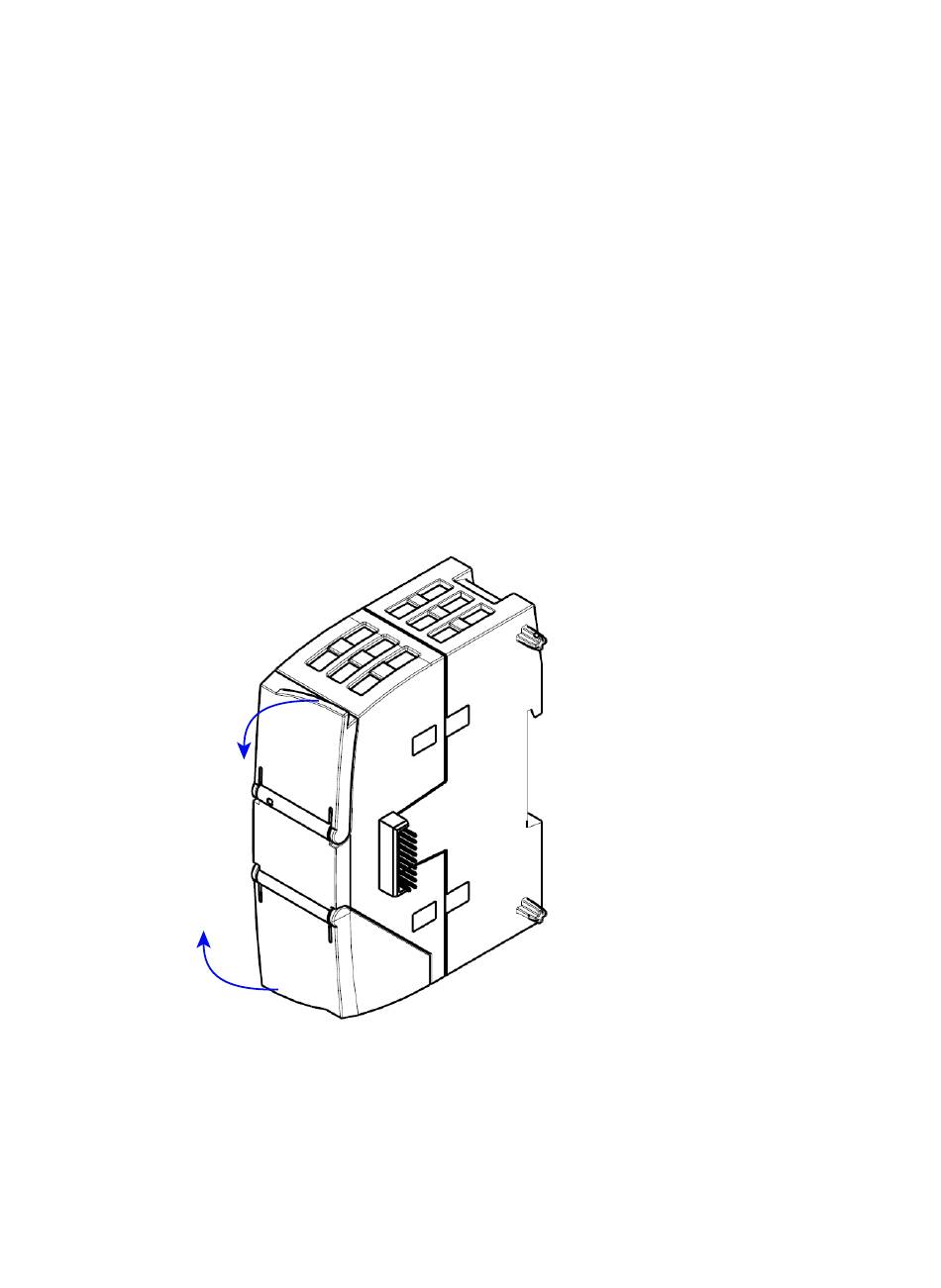

Öffnen Sie die obere bzw. untere Gehäuseklappe, indem Sie diese, wie in der Abbildung durch
Pfeile dargestellt, nach unten bzw. oben drehen. Die Gehäuseklappen sind hierfür zu einem
Griff verlängert.
Bild 2-1
SIMATIC CP 1243-8 IRC
