C.1.2 TS Module Modem
Lieferumfang
Bezeichnung
TS Module Modem
Analog-Telefonkabel mit zwei RJ11-Steckern
Länge 3 m
TAE-Stecker
Eigenschaften
Das TS Module Modem verfügt über ein internes Analog-Modem.
Die Analog-Modem-Schnittstelle ist die 6-polige RJ11-Buchse hinter der unteren Frontklappe.

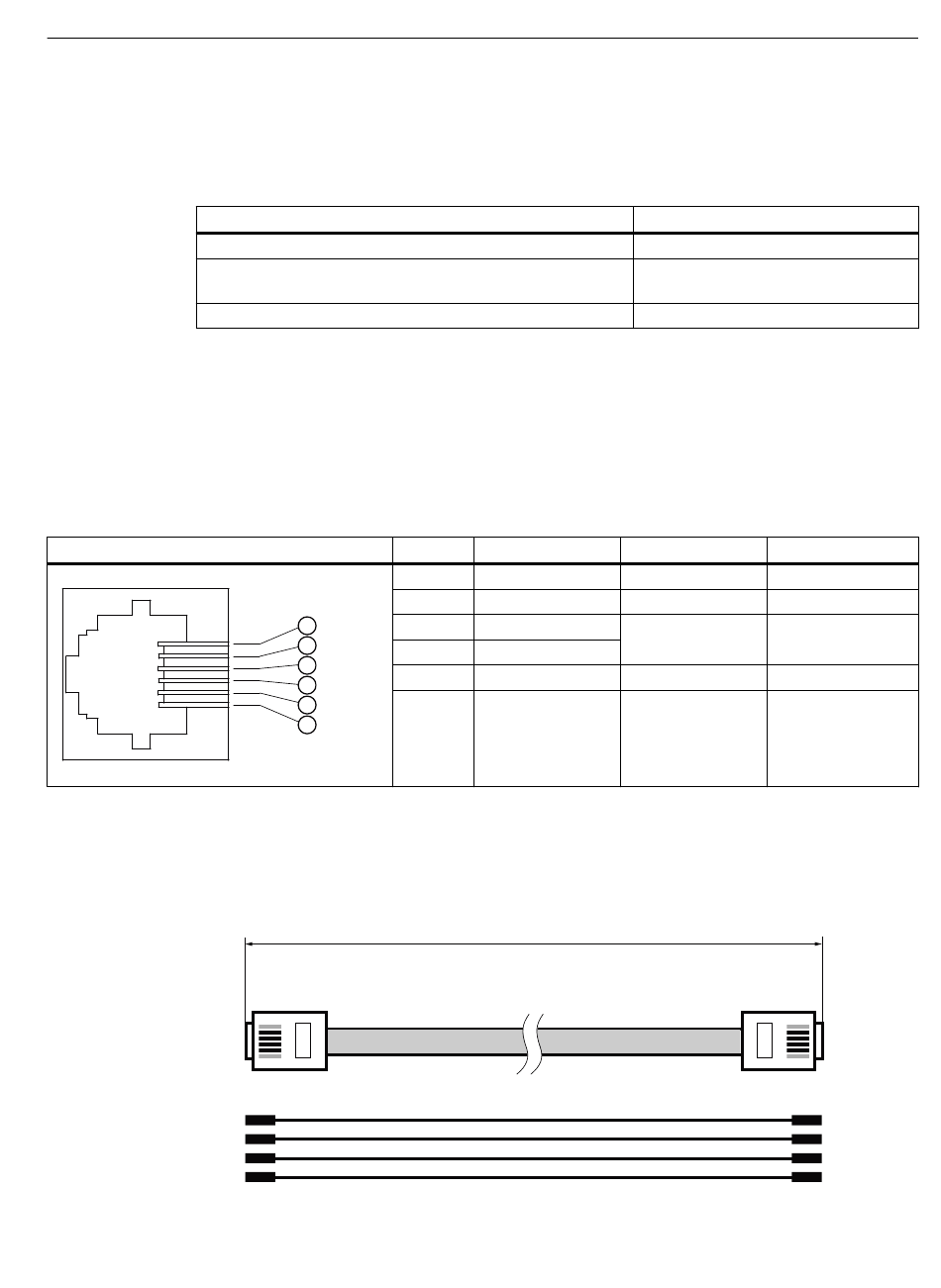

Steckerbelegung und Signalbeschreibung der Analog-Modem-Schnittstelle
Abbildung
Analog-Telefonkabel
Mithilfe des mitgelieferten Analog-Telefonkabels verbinden Sie die RJ11-Buchse mit einer
Telefonsteckdose.
RJ11
2
3
4
5
SIMATIC CP 1243-8 IRC
Betriebsanleitung, 05/2024, C79000-G8900-C385-05
Pin-Nr. Signalname
1 ‑
2 ‑
3 b1
1
2
4 a1
3
5 ‑
4
6 ‑
5
6
Artikelnummer
6ES7 972-0MM00-0XA0
A5E00243688
A5E00243701
Signalrichtung
Bidirektional
3 m
Zubehör
C.1 TS-Module
Bemerkung
Ankommendes
Adernpaar
RJ11
2
3
4
5
