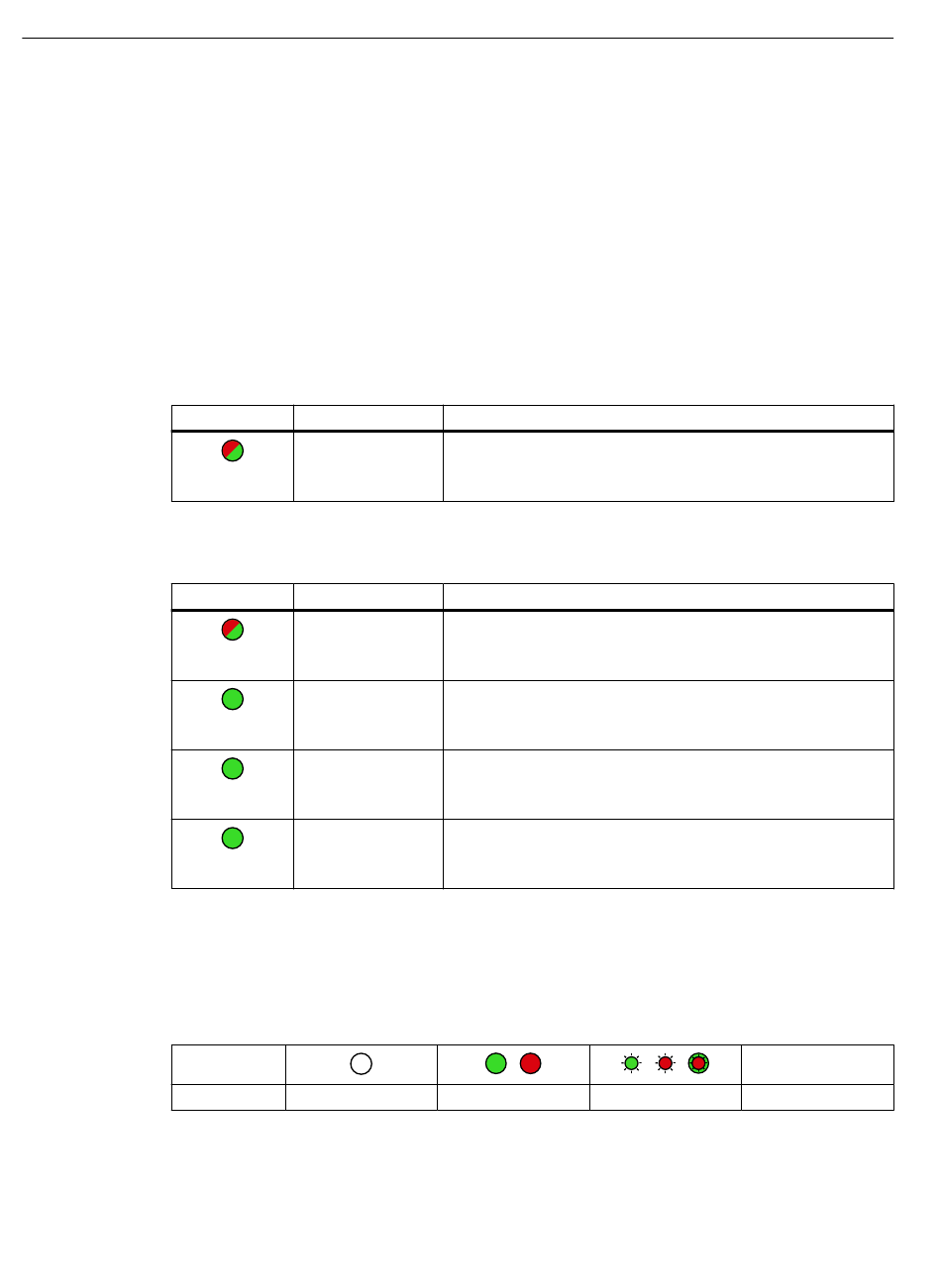

LEDs der Baugruppe
Die Baugruppe besitzt verschiedene LEDs zur Zustandsanzeige:
• LED auf der Frontplatte
Die immer sichtbare LED "DIAG" zeigt die Grundzustände der Baugruppe an.
• LEDs unter der oberen Gehäuseklappe
Die LEDs unter der oberen Gehäuseklappe zeigen weitere Details zum Zustand der
Baugruppe an.
Tabelle 2-1
LED / Farben
(rot / grün)
Tabelle 2-2
LED (Farbe)
(rot / grün)
LED-Farben und Abbildung der LED-Zustände
Die LED-Symbole in den nachfolgenden Tabellen haben folgende Bedeutung:
Tabelle 2-3
Symbol
LED-Zustand
32
LED auf der Frontplatte
Bezeichnung
DIAG
LEDs unter der oberen Gehäuseklappe
Bezeichnung
LINK
CONNECT ETH
(grün)
VPN
(grün)
CONNECT RS232
(grün)
Bedeutung der LED-Symbole
AUS
Bedeutung
Grundzustand der Baugruppe
Bedeutung
• Zustand der Verbindung mit Industrial Ethernet
• Zustand der CPU
Zustand der Verbindungen zum Partner über Ethernet
Zustand der VPN- bzw. SINEMA Remote Connect-Projektierung
Zustand der Verbindungen zum Partner über die serielle Schnitt‐
stelle
EIN (Ruhelicht)
