Tabelle 7-2
Pin
1
2
3
7.3 Belegung der Ethernet-Schnittstelle
Belegung der Ethernet-Schnittstelle

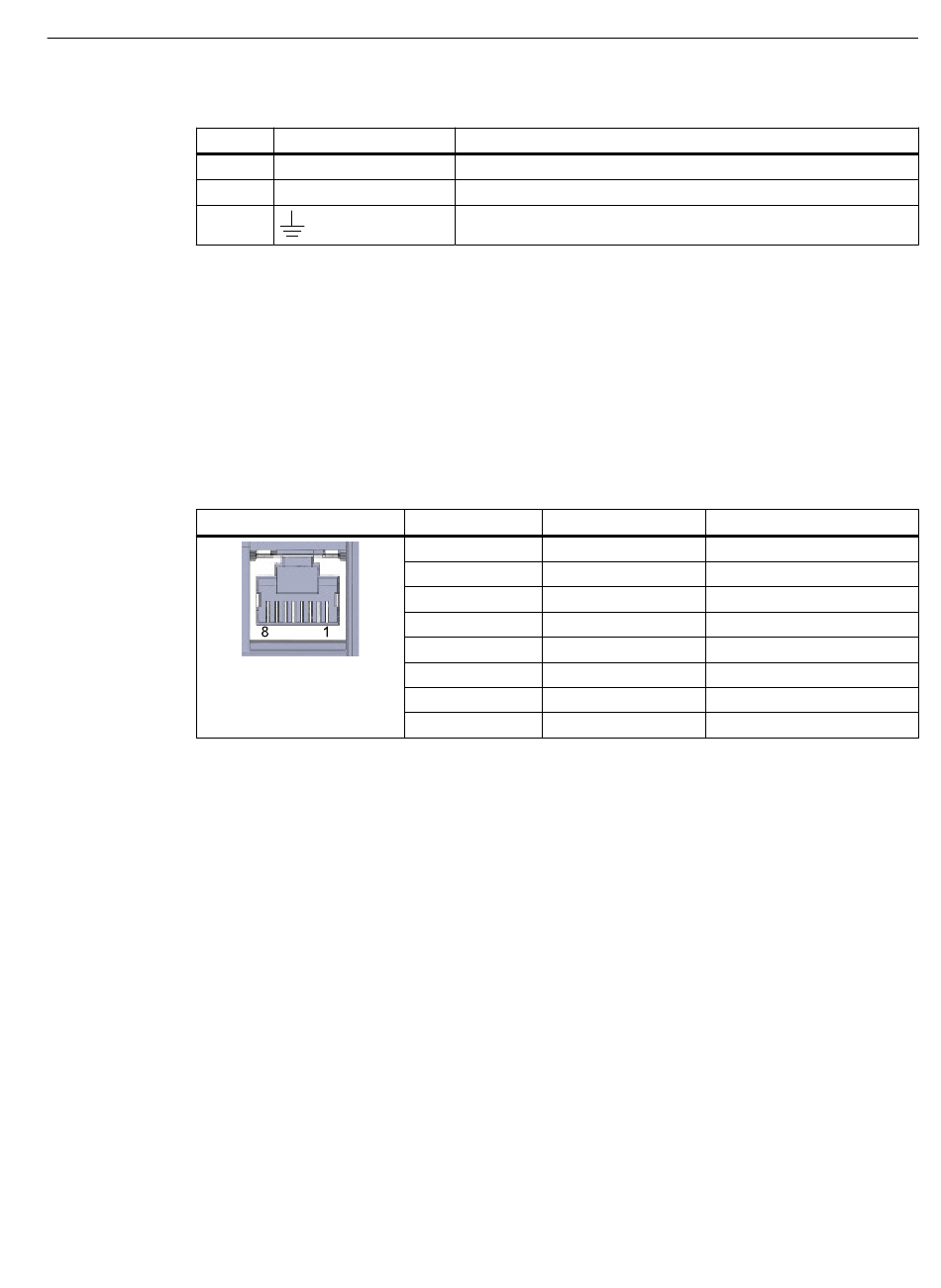

Die folgende Tabelle zeigt die Anschlussbelegung der Ethernet-Schnittstelle. Die Belegung
entspricht dem Ethernet-Standard 802.3‑2005 in der Ausführung 100BASE‑TX.
Tabelle 7-3
Ansicht der RJ45-Buchse
SIMATIC CP 1243-8 IRC
Betriebsanleitung, 05/2024, C79000-G8900-C385-05
Belegung der Buchse für die externe Spannungsversorgung
Beschriftung
L+
M
Anschlussbelegung Ethernet-Schnittstelle
7.3 Belegung der Ethernet-Schnittstelle
Funktion
DC + 24 V
Bezugsmasse zu DC + 24 V
Erdungsanschluss
Pin Signalname
1 TD
2 TD_N
3 RD
4 GND
5 GND
6 RD_N
7 GND
8 GND
Technische Daten
Belegung
Transmit Data +
Transmit Data -
Receive Data +
Ground
Ground
Receive Data -
Ground
Ground
