Für den Anschluss an diesen Sub-D-Stecker werden die folgenden Standard-Steckleitungen
angeboten.
Tabelle C-1 Anschließbare Standard-Steckleitungen für die RS232-Schnittstelle des TS Module RS232
Bestell-Nr. Beschreibung
6NH7701-4AL Steckleitung zur Verbindung des TS-Moduls mit einem der SI‐
NAUT ST7-Modems MD2, MD3 oder MD4 (RS232)
Kabellänge 1,5 m
6NH7701-5AN Steckleitung zur Verbindung des TS-Moduls mit dem GSM-
Modem MD720 (RS232). Auch geeignet für Fremdmodems
oder Funkgeräte mit Standard-RS‑232-Schnittstelle.
Kabellänge 2,5 m
6NH7701-4BN Steckleitung mit einseitig offenem Ende zur Verbindung des
TS-Moduls (RS232) mit einem Fremdmodem oder Funkgerät
(RS232)
Kabellänge 2,5 m

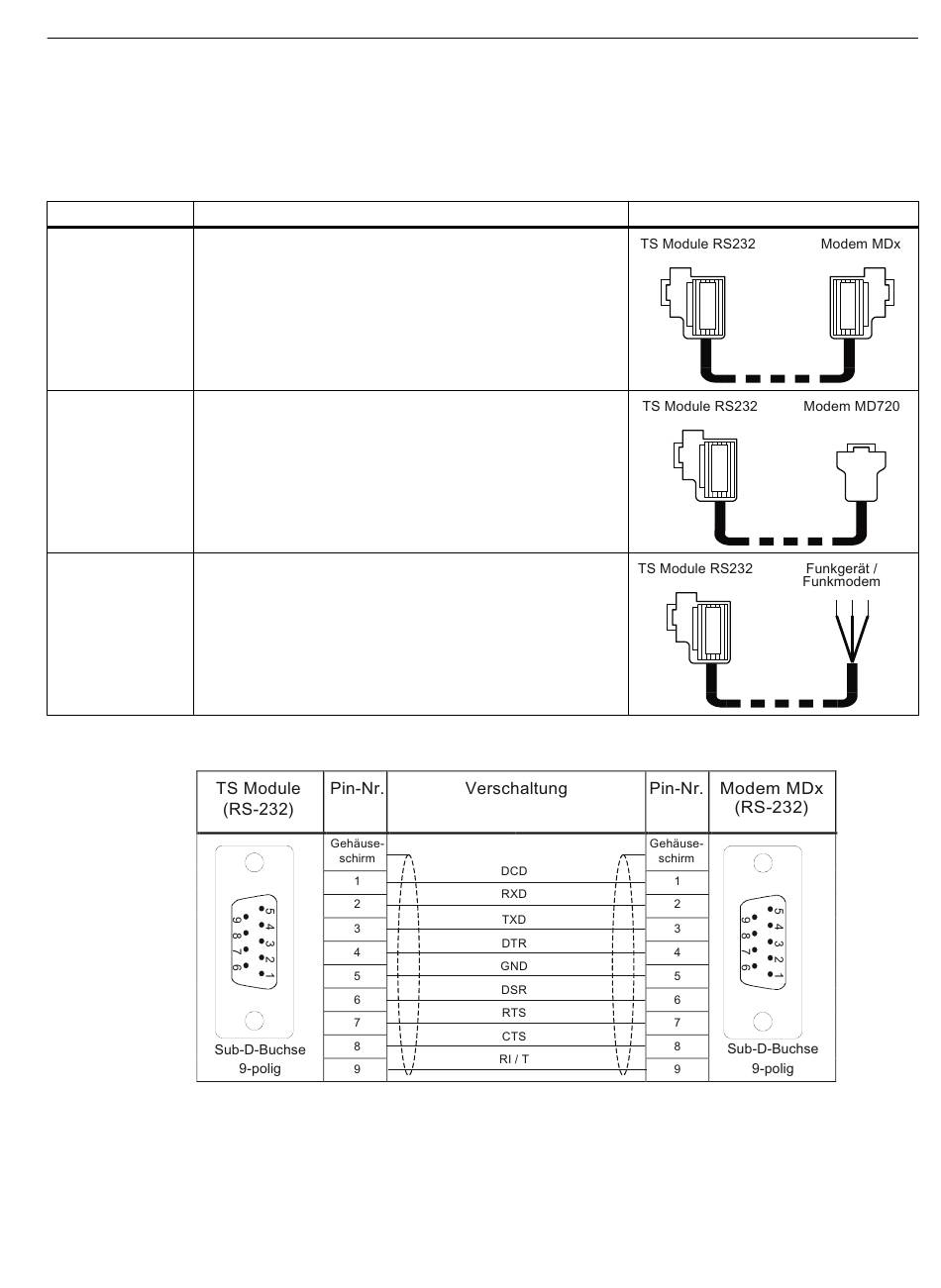

Die nachfolgenden Bilder zeigen Ihnen den Aufbau der Steckleitungen.
Bild C-7
SIMATIC CP 1243-8 IRC
Betriebsanleitung, 05/2024, C79000-G8900-C385-05
Aufbau der Standard-Steckleitung 6NH7701‑4AL
C.4 Steckleitungen
