C.4.3 Steckleitungen der Modems MDx
Mit jedem Modem MDx wurde eine Steckleitung 6NH7700-xxx für den Anschluss des Modem an
das WAN-Netz mitgeliefert.

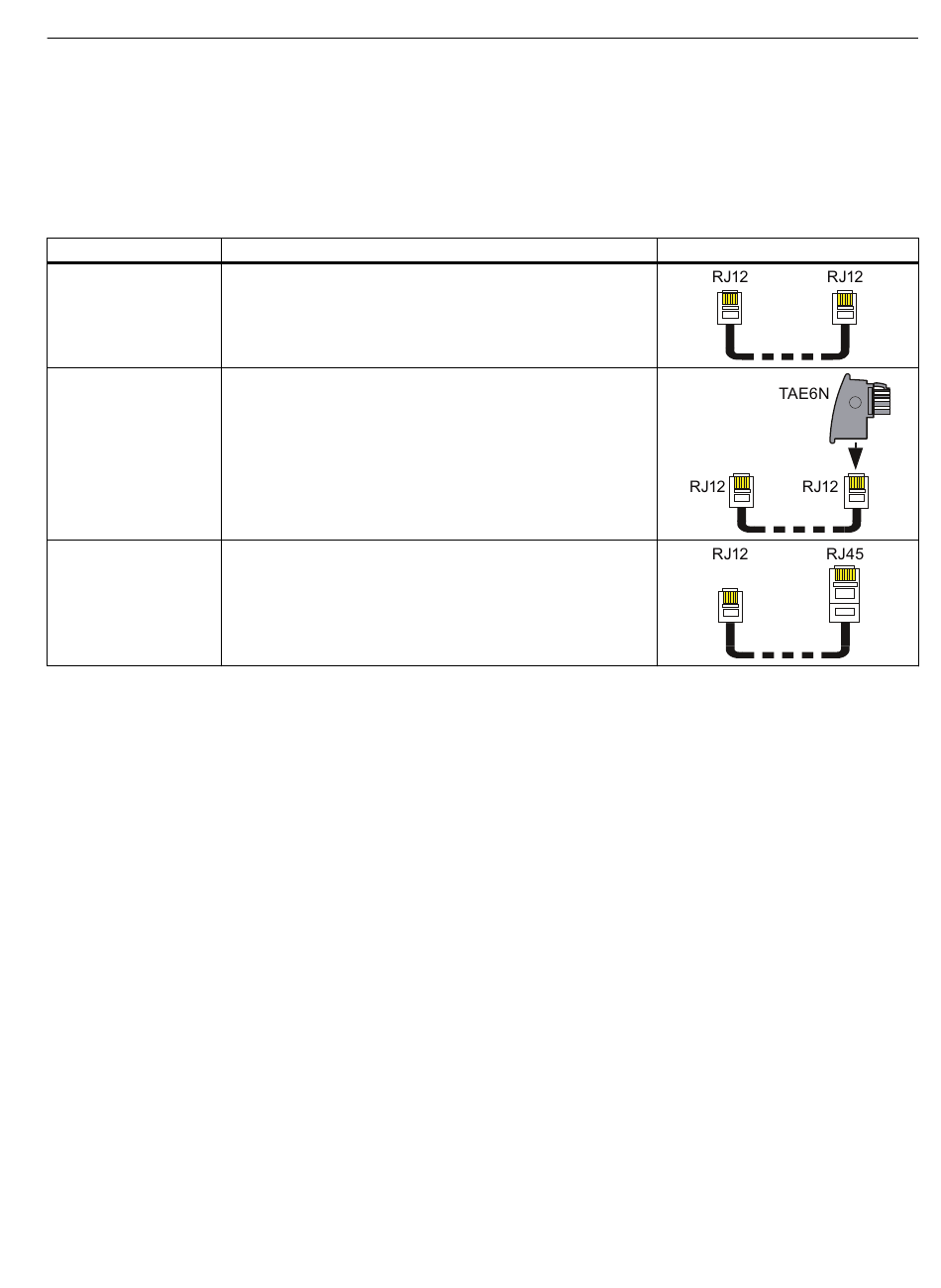

Tabelle C-2 Steckleitungen für den WAN-Anschluss der Modems
Bestell-Nr.
6NH7700-2AR60
6NH7700-3BR60
6NH7700-4AR60
C.4.4 Zubehör für RS-485-Anschluss
Zubehör für den RS‑485-Betrieb der seriellen Schnittstelle
• Kabel
Auszug aus dem Siemens-Zubehörprogramm PROFIBUS bzw. RS‑485-Betrieb:
– PROFIBUS FC Standard Cable GP, Busleitung 2-adrig, geschirmt, Spezialaufbau für
• Abschlusswiderstand
Bei einem Netz im RS‑485-Betrieb wird der Abschlusswiderstand der Busleitung über die
STEP 7-Projektierung des Kommunikationsmoduls zu- bzw. abgeschaltet.
• Stecker
Verwenden Sie Sub-D-Stecker mit Metallgehäuse oder metallisiertem Gehäuse, um die EMV-
Richtlinien zu erfüllen.
Steckerbelegung im RS‑485-Betrieb
Beachten Sie die vom Modem-Hersteller angegebene Steckerbelegung.
SIMATIC CP 1243-8 IRC
Betriebsanleitung, 05/2024, C79000-G8900-C385-05
Beschreibung
Steckleitung mit 2 x RJ12-Stecker zur Verbindung eines Modems MD2
(RJ12) mit einem Überspannungsschutzmodul LTOP (RJ12).
Kabellänge 6 m
Das Kabel ist als separat bestellbares Ersatzteil nicht mehr lieferbar.
Steckleitung mit 2 x RJ12-Western-Stecker und aufschnappbarem
TAE6N-Stecker zur Verbindung eines Modems MD3 (RJ12) mit einer
Telefonsteckdose (TAE6N) oder mit einem Überspannungsschutzmo‐
dul LTOP (RJ12), wenn das Modem MD3 als Standleitungsmodem be‐
trieben wird.
Kabellänge 6 m
Das Kabel ist als separat bestellbares Ersatzteil nicht mehr lieferbar.
Steckleitung mit RJ12- und RJ45-Stecker zur Verbindung eines Mo‐
dems MD4 (RJ12) mit einer ISDN-S
Kabellänge 6 m
Das Kabel ist als separat bestellbares Ersatzteil nicht mehr lieferbar.
Schnellmontage, Meterware
02YSY (ST) CY, 1x2x0.64 / 2.55-150 VI KF 40 FR
Artikelnummer: 6XV1830‑0EH10
-Steckdose (RJ45).
0
C.4 Steckleitungen
Abbildung
Zubehör
