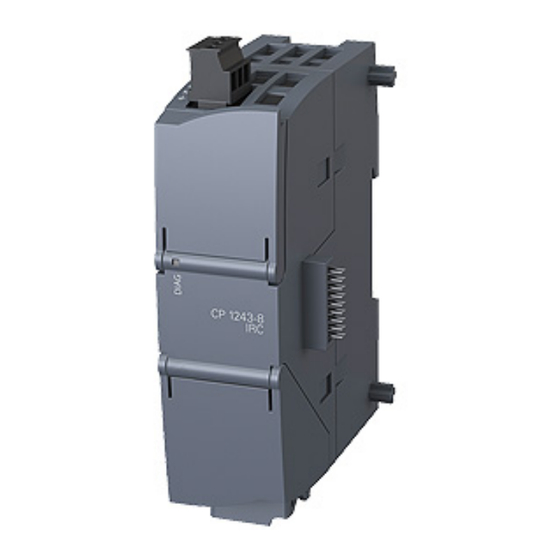

CP 1243-8 IRC
SIMATIC NET
S7-1200 - TeleControl
CP 1243-8 IRC
Betriebsanleitung
12/2019
C79000-G8900-C385-04
Vorwort
Anwendung und Funktionen
LEDs und Anschlüsse
Montage, Anschluss,
Inbetriebnahme
Projektierung
Programmbausteine
Diagnose und
Instandhaltung
Technische Daten
Zulassungen
Maßzeichnungen
Zubehör
Literaturverzeichnis
1
2
3
4
5
6
7
A
B
C
D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SIMATIC NET CP 1243-8 IRC

  • Seite 1 CP 1243-8 IRC Vorwort Anwendung und Funktionen LEDs und Anschlüsse SIMATIC NET Montage, Anschluss, Inbetriebnahme S7-1200 - TeleControl CP 1243-8 IRC Projektierung Programmbausteine Betriebsanleitung Diagnose und Instandhaltung Technische Daten Zulassungen Maßzeichnungen Zubehör Literaturverzeichnis 12/2019 C79000-G8900-C385-04...
  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 3: Vorwort

    Vorwort Gültigkeit dieses Handbuchs In diesem Dokument finden Sie Informationen zu folgendem Produkt: ● CP 1243-8 IRC Artikelnummer 6GK7 243-8RX30-0XE0 Hardware-Erzeugnisstand 2 Firmware-Version V3.2 Der CP ist der Kommunikationsprozessor zum Anschluss der SIMATIC S7-1200 über öffentliche oder private Infrastrukturen an eine Telecontrol-Zentrale. Zu den unterstützten Telecontrol-Protokollen siehe Kapitel Eigenschaften des CP (Seite 13).
  • Seite 4 Vorwort Zweck des Handbuchs Dieses Handbuch beschreibt die Eigenschaften dieser Baugruppe und unterstützt Sie bei der Montage und Inbetriebsetzung des Geräts. Weiterhin finden Sie Hinweise für den Betrieb und Diagnosemöglichkeiten des Geräts. Projektierung Die erforderlichen Projektierungsschritte werden als Übersicht beschrieben. ●...
  • Seite 5 Vorwort Neu in dieser Ausgabe ● Neue Firmware-Version V3.2, unter anderem mit folgenden funktionalen Verbesserungen: – Erhöhung der Anzahl der Datenpunkte – Erweiterung der Telecontrol-Funktionen, siehe Datenpunktprojektierung – Kommunikation über SINEMA RC unter ST7 (MSC-Stationen) – Unterstützung weiterer OUC-Bausteine ● Neue ATEX-/IECEx-Zulassung ●...
  • Seite 6 Die Internet-Links der Handbücher finden Sie im Anhang Literaturverzeichnis (Seite 129). Aktuelle Handbuchausgabe im Internet Die aktuelle Ausgabe dieses Handbuchs finden Sie auch auf den Internet-Seiten des Siemens Industry Online Support unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/ps/21162/man) Vorausgesetzte Kenntnisse Für Montage, Inbetriebnahme und Betrieb des CP werden Kenntnisse auf folgenden Gebieten vorausgesetzt: ●...
  • Seite 7 Security RSS Feed unter folgender Adresse: Link: (http://www.siemens.com/industrialsecurity) Firmware Die Firmware ist signiert und verschlüsselt. Damit ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. SIMATIC NET-Glossar Erklärungen zu vielen Fachbegriffen, die in dieser Dokumentation vorkommen, sind im SIMATIC NET-Glossar enthalten.
  • Seite 8 Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott oder an Ihren Siemens- Ansprechpartner. Beachten Sie die örtlichen Bestimmungen. Informationen zur Produktrückgabe finden Sie auf den Internetseiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/view/109479891) CP 1243-8 IRC...
  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Anwendung und Funktionen ........................13 Eigenschaften des CP ......................13 Kommunikationsdienste ......................15 Kommunikation über SINEMA RC ..................18 Weitere Dienste und Eigenschaften ..................19 Security-Funktionen ........................ 21 Leistungsdaten und Mengengerüst ..................22 Voraussetzungen für den Betrieb ................... 24 Konfigurationsbeispiele ......................
  • Seite 10 Inhaltsverzeichnis 4.6.4 Uhrzeitsynchronisation ......................55 4.6.5 Erweiterte Optionen ....................... 55 4.6.6 Zugriff auf den Webserver ..................... 56 Serielle Schnittstelle ....................... 56 DNS-Konfiguration ......................... 56 Kommunikation mit der CPU ....................57 4.9.1 Kommunikation mit der CPU ....................57 4.9.2 CP-Diagnose .......................... 57 4.10 SNMP .............................
  • Seite 11 Inhaltsverzeichnis Firmware laden ........................97 Baugruppentausch ........................98 Technische Daten ..........................99 Technische Daten des CP ...................... 99 Belegung der Buchse für die externe Spannungsversorgung ..........100 Belegung der Ethernet-Schnittstelle ..................101 Zulassungen ............................103 Maßzeichnungen ..........................107 Zubehör .............................. 109 TS-Module ..........................
  • Seite 12 Inhaltsverzeichnis CP 1243-8 IRC Betriebsanleitung, 12/2019, C79000-G8900-C385-04...
  • Seite 13: Anwendung Und Funktionen

    Anwendung und Funktionen Eigenschaften des CP Anwendung, Protokolle und Kommunikationspartner Der CP ist für den Betrieb in einem Automatisierungssystem SIMATIC S7-1200 vorgesehen. Der CP ist der Kommunikationsprozessor zum Anschluss der S7-1200 über öffentliche oder private Infrastrukturen an eine Telecontrol-Zentrale. Unabhängig von aktivierter Telecontrol-Kommunikation kann der CP projektierte E-Mails verschicken.
  • Seite 14 Anwendung und Funktionen 1.1 Eigenschaften des CP Kommunikationspartner Die Schnittstellen des CP unterstützen den Netzknotentyp "Station". Als Kommunikationspartner des CP kann eine Zentrale angeschlossen werden. ● Firmware-Version V2.1 Folgende Zentrale-Applikationen sind möglich: – SINAUT ST7cc – SINAUT ST7sc – SIMATIC PCS 7 / WinCC TC –...
  • Seite 15: Kommunikationsdienste

    Anwendung und Funktionen 1.2 Kommunikationsdienste Kommunikationsdienste Folgende Kommunikationsdienste werden unterstützt: E-Mail Unabhängig von der Aktivierung der Telecontrol-Kommunikation kann der CP ereignisgesteuert projektierte E-Mails an PCs mit Internetanschluss versenden. Der Einsatz von Programmbausteinen ist hierfür nicht erforderlich. Zur Projektierung siehe Kapitel E-Mail-Projektierung (Seite 62) und Nachrichten (Seite 76). Telecontrol-Kommunikation Der CP ist der Kommunikationsprozessor zum Anschluss der SIMATIC S7-1200 über öffentliche oder private Infrastrukturen an eine Telecontrol-Zentrale.
  • Seite 16 Anwendung und Funktionen 1.2 Kommunikationsdienste Security-Protokolle Die einfache Kommunikation über das Mobilfunknetz (GSM) und das Internet kann mit dem Übertragungsprotokoll MSC durchgeführt werden. Bei höheren Ansprüchen an die Sicherheit können die nachfolgend aufgeführten Übertragungsprotokolle (OSI-Schicht 3) eingesetzt werden. ● MSC Einsetzbar bei ST7-Kommunikation Einfache Internet-Kommunikation (DSL) Das MSC-Protokoll unterstützt die Authentifizierung der Kommunikationspartner und eine...
  • Seite 17 Anwendung und Funktionen 1.2 Kommunikationsdienste Unterstützte Netztypen Der CP ermöglicht Telecontrol-Kommunikation über folgende Netztypen: ● Industrial Ethernet ● Mobilfunknetze Der CP unterstützt folgende Mobilfunkstandards: – GSM/GPRS (2G) Mit 2.5G-Router SCALANCE M874-2 – UMTS (3G) Mit 3G-Router SCALANCE M874-3 – LTE Mit Router SCALANCE M876-4 ●...
  • Seite 18: Kommunikation Über Sinema Rc

    Anwendung und Funktionen 1.3 Kommunikation über SINEMA RC Kommunikation über Open User Communication (OUC) Über die Ethernet-Schnittstelle des CP und die Programmbausteine der Open User Communication in der CPU stehen dem CP folgende Kommunikationsmöglichkeiten zur Verfügung: ● Kommunikation mit SIMATIC-Stationen ●...
  • Seite 19: Weitere Dienste Und Eigenschaften

    Anwendung und Funktionen 1.4 Weitere Dienste und Eigenschaften Anwendungsfall: ● (1) Kein Telecontrol und kein SINEMA RC (CP nur für Netzwerktrennung) ● (2) CP nur für Fernwartung über SINEMA RC ● (3) CP nur für Telecontrol-Kommunikation ● (4) CP nutzt Telecontrol-Kommunikation, SINEMA RC aber nur für Fernwartung. ●...
  • Seite 20 Anwendung und Funktionen 1.4 Weitere Dienste und Eigenschaften ● IP-Konfiguration Merkmale der IP-Konfiguration der Ethernet-Schnittstelle des CP: – Der CP unterstützt IP-Adressen gemäß IPv4. – Adressvergabe: Die IP-Adresse, die Subnetzmaske und die Adresse eines Netzübergangs können manuell in der Projektierung eingestellt werden. Alternativ kann die IP-Adresse von einem DHCP-Server oder auf anderem Weg außerhalb der Projektierung bezogen werden.
  • Seite 21: Security-Funktionen

    Anwendung und Funktionen 1.5 Security-Funktionen Security-Funktionen Mit Industrial Ethernet Security können einzelne Geräte, Automatisierungszellen oder Netzsegmente eines Ethernet-Netzwerks abgesichert werden. Beachten Sie bei der Planung und Projektierung Ihrer Netzwerke die Hinweise im Kapitel Security-Empfehlungen (Seite 45). Security-Funktionen der Telecontrol- und Übertragungsprotokolle Für die Telecontrol-Kommunikation können folgende Security-Funktionen aktiviert werden: ●...
  • Seite 22: Leistungsdaten Und Mengengerüst

    Anwendung und Funktionen 1.6 Leistungsdaten und Mengengerüst ● VPN Folgende Alternativen sind nutzbar: – Gesicherte Kommunikation durch IPsec-Tunnel Die VPN-Kommunikation ermöglicht den Aufbau von gesicherten IPSec-Tunneln für die Kommunikation mit einem oder mehreren Security-Modulen. Der CP kann mit anderen Baugruppen per Projektierung zu VPN-Gruppen zusammengefasst werden. Zwischen allen Security-Modulen einer VPN-Gruppe werden IPsec-Tunnel aufgebaut.
  • Seite 23 Anwendung und Funktionen 1.6 Leistungsdaten und Mengengerüst Verbindungs-Ressourcen ● Telecontrol-Verbindungen Der CP kann Verbindungen mit bis zu 4 Kommunikationspartnern aufbauen. Die Partner können redundant angebunden sein. Bei Nutzung des Protokolls ST7 kann zusätzlich über die Zentrale Querkommunikation mit bis zu 4 S7-Stationen betrieben werden. ●...
  • Seite 24: Voraussetzungen Für Den Betrieb

    Anwendung und Funktionen 1.7 Voraussetzungen für den Betrieb Nachrichten: E-Mail / SMS Bis zu 10 Nachrichten , die als E-Mail oder SMS versendet werden, können in STEP 7 projektiert werden. ● Maximale Anzahl an Zeichen, die pro SMS übertragen werden kann: 160 ASCII-Zeichen inklusive eines optional mitgeschickten Werts ●...
  • Seite 25 Anwendung und Funktionen 1.7 Voraussetzungen für den Betrieb Programmbausteine für Open User Communication und S7-Kommunikation Für die Open User Communication und die S7-Kommunikation werden Programmbausteine benötigt, siehe Kapitel Programmbausteine (Seite 83). Weitere Voraussetzungen bei Nutzung der Telecontrol-Kommunikation (ST7) Hardware Bei Nutzung der seriellen Schnittstelle des CP: ●...
  • Seite 26: Konfigurationsbeispiele

    Anwendung und Funktionen 1.8 Konfigurationsbeispiele Konfigurationsbeispiele Fernwartung mit SINEMA RC Die folgende Abbildung zeigt die Anbindung verschiedener Stationen mit Security-CP an eine Engineering-Station über SINEMA Remote Connect - Server. Bild 1-1 Anbindung von Stationen an Engineering-Station über SINEMA RC Konfigurationsbeispiele zu Telecontrol-Anwendungen finden Sie in den Projektierungshandbüchern /4/ (Seite 130).
  • Seite 27: Leds Und Anschlüsse

    LEDs und Anschlüsse Öffnen der Gehäuseklappen Lage der Anzeigeelemente und der elektrischen Anschlüsse Die LEDs für die detaillierte Anzeige der Baugruppenzustände befinden sich hinter der oberen Gehäuseklappe der Baugruppe. Der Ethernet-Anschluss befindet sich hinter der unteren Gehäuseklappe der Baugruppe. Öffnen der Gehäuseklappen Öffnen Sie die obere bzw.
  • Seite 28: Leds

    LEDs und Anschlüsse 2.2 LEDs LEDs LEDs der Baugruppe Die Baugruppe besitzt verschiedene LEDs zur Zustandsanzeige: ● LED auf der Frontplatte Die immer sichtbare LED "DIAG" zeigt die Grundzustände der Baugruppe an. ● LEDs unter der oberen Gehäuseklappe Die LEDs unter der oberen Gehäuseklappe zeigen weitere Details zum Zustand der Baugruppe an.
  • Seite 29 LEDs und Anschlüsse 2.2 LEDs Hinweis LED-Farben beim Anlauf der Baugruppe Beim Anlauf der Baugruppe leuchten alle LEDs für kurze Zeit auf. Mehrfarbige LEDs zeigen dabei eine Mischfarbe. In diesem Moment ist die Farbe der LEDs nicht eindeutig. Anzeige der Grundzustände des CP (LED "DIAG") Tabelle 2- 4 Anzeige der Grundzustände des CP DIAG Bedeutung...
  • Seite 30 LEDs und Anschlüsse 2.2 LEDs Anzeige der Betriebs- und Kommunikationszustände Die LEDs zeigen nach folgenden Schemata den Betriebs- und Kommunikationszustand der Baugruppe an: Tabelle 2- 5 Anzeige der Betriebs- und Kommunikationszustände DIAG LINK CONNECT CONNECT Bedeutung RS232 (rot / grün) (rot / grün) (grün) (bei mehreren Punkten: Alternative Bedeu-...
  • Seite 31 LEDs und Anschlüsse 2.2 LEDs DIAG LINK CONNECT CONNECT Bedeutung RS232 (rot / grün) (rot / grün) (grün) (bei mehreren Punkten: Alternative Bedeu- (grün) (grün) tung) Verbindungen über Ethernet Projektierung der Telecontrol- Kommunikation über Ethernet fehlerfrei und grün aktiviert. Verbindungen zu allen Partnern aufgebaut.
  • Seite 32 LEDs und Anschlüsse 2.2 LEDs DIAG LINK CONNECT CONNECT Bedeutung RS232 (rot / grün) (rot / grün) (grün) (bei mehreren Punkten: Alternative Bedeu- (grün) (grün) tung) Projektierung der Telecontrol- Kommunikation über beide Schnittstellen grün fehlerfrei und aktiviert. Auf jeder Schnittstelle ist mindestens eine Verbindung aufgebaut aber nicht alle.
  • Seite 33: Elektrische Anschlüsse

    LEDs und Anschlüsse 2.3 Elektrische Anschlüsse Elektrische Anschlüsse 2.3.1 Spannungsversorgung Spannungsversorgung Die 3-polige Buchse für die externe Spannungsversorgung DC 24 V befindet sich auf der Oberseite der Baugruppe. Der passende Stecker ist Teil des Lieferumfangs. Die Pin-Belegung der Buchse finden Sie im Kapitel Belegung der Buchse für die externe Spannungsversorgung (Seite 100).
  • Seite 34: Ethernet-Schnittstelle X1P1

    LEDs und Anschlüsse 2.3 Elektrische Anschlüsse 2.3.2 Ethernet-Schnittstelle X1P1 Ethernet-Schnittstelle Der Ethernet-Anschluss befindet sich hinter der unteren Gehäuseklappe der Baugruppe. Die Schnittstelle ist eine RJ45-Buchse gemäß IEEE 802.3. Die Pin-Belegung und weitere Daten der Ethernet-Schnittstelle finden Sie im Kapitel Technische Daten (Seite 99). 2.3.3 Serieller Anschluss für TS-Modul Anschluss für TS-Modul...
  • Seite 35: Montage, Anschluss, Inbetriebnahme

    Montage, Anschluss, Inbetriebnahme Wichtige Hinweise zum Geräteeinsatz Sicherheitshinweise für den Geräteeinsatz Beachten Sie die folgenden Sicherheitshinweise für Aufstellung und Betrieb des Geräts und alle damit zusammenhängenden Arbeiten wie Montieren und Anschließen des Geräts oder Geräteaustausch. Überspannungsschutz ACHTUNG Schutz der externen Spannungsversorgung Wenn die Baugruppe oder die Station über ausgedehnte Versorgungsleitungen oder Netze gespeist wird, dann sind Einkopplungen starker elektromagnetischer Pulse auf die Versorgungsleitungen möglich, die z.
  • Seite 36 Montage, Anschluss, Inbetriebnahme 3.1 Wichtige Hinweise zum Geräteeinsatz WARNUNG Das Gerät darf nur in einer Umgebung der Verschmutzungsklasse 1 oder 2 betrieben werden (vgl. IEC60664-1). WARNUNG Das Gerät ist für den Betrieb mit einer direkt anschließbaren Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) durch eine Spannungsversorgung mit begrenzter Leistung (Limited Power Source, LPS) ausgelegt.
  • Seite 37: Hinweise Für Den Einsatz Im Ex-Bereich Gemäß Atex / Iecex

    Montage, Anschluss, Inbetriebnahme 3.1 Wichtige Hinweise zum Geräteeinsatz 3.1.2 Hinweise für den Einsatz im Ex-Bereich gemäß ATEX / IECEx WARNUNG Anforderungen an den Schaltschrank Um die EU-Richtlinie 94/9 (ATEX 95) zu erfüllen, muss das Gehäuse oder der Schaltschrank mindestens die Anforderungen von IP54 nach EN 60529 erfüllen. WARNUNG Kabel Wenn am Kabel oder an der Gehäusebuchse Temperaturen über 70 °C auftreten oder die...
  • Seite 38: Montieren, Anschließen Und In Betrieb Nehmen

    Montage, Anschluss, Inbetriebnahme 3.2 Montieren, anschließen und in Betrieb nehmen Montieren, anschließen und in Betrieb nehmen Vor der Montage und Inbetriebnahme VORSICHT Lesen Sie das Systemhandbuch "S7-1200 Automatisierungssystem" Lesen Sie vor der Montage, dem Anschließen und der Inbetriebnahme die entsprechenden Abschnitte im Systemhandbuch "S7-1200 Automatisierungssystem", siehe Literaturverweis im Anhang.
  • Seite 39 Montage, Anschluss, Inbetriebnahme 3.2 Montieren, anschließen und in Betrieb nehmen Tabelle 3- 1 Abmessungen für die Montage (mm) S7-1200-Geräte Breite A Breite B * CPU (Beispiele) CPU 1211C, CPU 1212C 90 mm 45 mm CPU 1214C 110 mm 55 mm Kommunikations- CM 1241, CM 1243-5, CM 1242-5 30 mm...
  • Seite 40 Montage, Anschluss, Inbetriebnahme 3.2 Montieren, anschließen und in Betrieb nehmen Geräte anschließen und montieren Nachfolgend finden Sie die Beschreibung der Montage des CP und eines TS-Moduls auf einer Hutschiene. Zur Schalttafelmontage der S7-1200 siehe /1/ (Seite 129). VORSICHT Anschluss im spannungslosen Zustand Verdrahten Sie die S7-1200 nur im spannungslosen Zustand.
  • Seite 41 Montage, Anschluss, Inbetriebnahme 3.2 Montieren, anschließen und in Betrieb nehmen Tabelle 3- 2 Vorgehensweise zu Montage und Anschluss Schritt Ausführung Hinweise und Erläuterungen Befestigen Sie die Hutschiene. Nehmen Sie die Abdeckung auf der linken Seite der CPU ab. 1. Führen Sie die Spitze eines Schlitzschrau- bendreher in die Fuge über der Abde- ckung ein.
  • Seite 42 Montage, Anschluss, Inbetriebnahme 3.2 Montieren, anschließen und in Betrieb nehmen Schritt Ausführung Hinweise und Erläuterungen Drücken Sie die zusammengesteckten Bau- Hinweis gruppen an die Hutschiene, bis die unteren Wenn Sie die Geräte vertikal oder in einer Umgebung mit Hutschienenklemmen eingerastet sind. Schwingungen einbauen oder wenn Sie ein TS Module GSM verwenden, dann montieren Sie Endhalter (8WA1 808) auf der Schiene, um sicherzustellen, dass die Geräte miteinander...
  • Seite 43: Hinweis Zum Betrieb

    Montage, Anschluss, Inbetriebnahme 3.3 Hinweis zum Betrieb Uhrzeit bei der Inbetriebnahme manuell stellen Hinweis Uhrzeitsynchronisation bei Nutzung von Security / SINEMA RC Bei Nutzung von Security-Funktionen, beispielsweise SINEMA Remote Connect, benötigt der CP die aktuelle Uhrzeit für die Authentifizierung beim Partner bzw. am SINEMA RC- Server.
  • Seite 44 Montage, Anschluss, Inbetriebnahme 3.3 Hinweis zum Betrieb CP 1243-8 IRC Betriebsanleitung, 12/2019, C79000-G8900-C385-04...
  • Seite 45: Projektierung

    Zellenschutzkonzept mit entsprechenden Produkten. ● Verbinden Sie das Gerät nicht direkt mit dem Internet. Betreiben Sie das Gerät innerhalb eines geschützten Netzwerkbereichs. ● Informieren Sie sich regelmäßig über Neuigkeiten auf den Siemens-Internetseiten. – Hier finden Sie Informationen zu Industrial Security: Link: (http://www.siemens.com/industrialsecurity) –...
  • Seite 46 Projektierung 4.1 Security-Empfehlungen Security-Funktionen des Produkts Nutzen Sie die Möglichkeiten der Security-Einstellungen in der Projektierung des Produkts. Hierzu zählen unter anderem: ● Schutzstufen Projektieren Sie eine Schutzstufe der CPU. Hinweise hierzu finden Sie im Informationssystem von STEP 7. ● Security-Funktion der Kommunikation –...
  • Seite 47 Projektierung 4.1 Security-Empfehlungen Tabelle: Bedeutung der Spaltentitel und Einträge Die folgende Tabelle gibt Ihnen einen Überblick über die offenen Ports in diesem Gerät. ● Protokoll / Funktion Protokolle, die das Gerät unterstützt. ● Portnummer (Protokoll) Portnummer, die dem Protokoll zugeordnet ist. ●...
  • Seite 48: Projektierung In Step 7

    Projektierung 4.2 Projektierung in STEP 7 Protokoll / Funkti- Portnummer (Pro- Voreinstellung des Portzustand Authentifizierung tokoll) Ports SNMP 161 (UDP) Offen Offen nach Konfiguration Ja (unter SNMPv3) Syslog 514 (UDP) Geschlossen Offen nach Konfiguration Nein * Manche Dienstbetreiber beanstanden das Öffnen von Port 102 als Sicherheitslücke. Zur Vermeidung des Öffnens von Port 102 bei der Online-Diagnose siehe Kapitel Online- Security-Diagnose über Port 8448 (Seite 93).
  • Seite 49: Grundeinstellungen

    Projektierung 4.3 Grundeinstellungen Übersicht der Projektierungsschritte in STEP 7 Gehen Sie bei der Projektierung folgendermaßen vor: 1. Legen Sie ein STEP 7-Projekt an. 2. Legen Sie die erforderlichen SIMATIC-Stationen mit den erforderlichen Modulen und CPs 3. Legen Sie ein Ethernet-Netz an. 4.
  • Seite 50: Uhrzeitsynchronisation

    Projektierung 4.5 Uhrzeitsynchronisation Die Open User Communication muss nicht freigegeben werden, da Sie hierzu aktiv die entsprechenden Programmbausteine anlegen müssen. Ein unbeabsichtigter Zugriff auf den CP ist somit nicht möglich. ● Telecontrol-Kommunikation aktivieren Gibt im CP die Telecontrol-Kommunikation frei. Über die Klappliste "Protokolltyp" wählen Sie das Telecontrol-Protokoll aus. –...
  • Seite 51 Projektierung 4.5 Uhrzeitsynchronisation Gültigkeit Die grundsätzlichen Hinweise zur Uhrzeitsynchronisation gelten allgemein für den CP und die angeschlossenen Netze. Bei einem CP mit Firmware-Version V2.1 wird die Uhrzeitsynchronisation durch die Projektierung in STEP 7 V5 festgelegt. Die nachfolgenden Ausführungen zur Projektierung gelten für den CP ab Firmware-Version V3.
  • Seite 52 Projektierung 4.5 Uhrzeitsynchronisation Synchronisationsverfahren bei deaktivierter Telecontrol-Kommunikation Bei deaktivierter Telecontrol-Kommunikation stehen folgende Verfahren der Uhrzeitsynchronisation zur Verfügung: ● NTP / NTP (secure) Das gesicherte Verfahren NTP (secure) ist bei aktivierten Security-Funktionen nutzbar. Es verwendet Authentifizierung über symmetrische Schlüssel. Für die Integritätsprüfung stehen verschiedene projektierbare Hash-Algorithmen zur Verfügung.
  • Seite 53 Projektierung 4.5 Uhrzeitsynchronisation Uhrzeitsynchronisation über das klassische WAN-Netz (ST7) Die Uhrzeitsynchronisation über ein klassisches WAN-Netz ist nur bei Nutzung der seriellen Schnittstelle möglich. Aktivieren Sie die Uhrzeitsynchronisation über klassische Netze direkt am Netz in der dortigen Parametergruppe. Hier legen Sie auch den Synchronisationszyklus fest. Die Einstellungen zur Synchronisation werden anschließend von allen an diesem Netz angeschlossenen Kommunikationsbaugruppen übernommen.
  • Seite 54: Ethernet-Schnittstelle

    Projektierung 4.6 Ethernet-Schnittstelle Die Weiterleitung der CP-Zeit an die CPU ist abhängig von der Firmware-Version des CP und der CPU. Beachten Sie das nachfolgende Verhalten. ● CP-Firmware < V3 Mit dieser Firmware-Version kann die CP-Uhrzeit optional der CPU über eine PLC- Variable zur Verfügung gestellt werden.
  • Seite 55: Cp-Identifikation

    Projektierung 4.6 Ethernet-Schnittstelle Kommunikationspartner und IPv6 Hinweis Internet-Kommunikation über IPv6 Wenn Sie IPv6-Adressen verwenden möchten und den CP an das Internet anschließen, dann stellen Sie sicher, dass der am Internet angeschlossene Router und die Betreiber der genutzten Internet-Dienste (bspw. E-Mail) ebenfalls IPv6-Adressen unterstützen. OUC-Kommunikation über IPv6 Wenn Sie Bausteine der Open User Communication verwenden und IPv6 aktivieren, dann stellen Sie sicher, dass auch die Kommunikationspartner IPv6 unterstützen.
  • Seite 56: Zugriff Auf Den Webserver

    Projektierung 4.7 Serielle Schnittstelle ● TCP-Keep-alive-Überwachungszeit Nach dem Senden eines Keep-alive-Telegramms erwartet das Kommunikationsmodul innerhalb der Keep-alive-Überwachungszeit eine Antwort vom Kommunikationspartner. Wenn das Modul innerhalb der projektierten Zeit keine Antwort empfängt, baut es die Verbindung ab und versucht, sie neu aufzubauen. Voreinstellung: 10 s.
  • Seite 57: Kommunikation Mit Der Cpu

    Projektierung 4.9 Kommunikation mit der CPU Kommunikation mit der CPU 4.9.1 Kommunikation mit der CPU Kommunikation mit der CPU Die ersten 4 Parameter sind nur für Telecontrol-Kommunikation relevant. Watchdog-Bit ● CP-Überwachung Über das Watchdog-Bit prüft der CP die Verbindung mit der CPU. Der CP überträgt das Bit alle 5 Sekunden an die CPU und setzt es im darauffolgenden CPU-Abtastzyklus wieder zurück.
  • Seite 58 Projektierung 4.9 Kommunikation mit der CPU CP-Diagnose In der Parametergruppe "CP-Diagnose" haben Sie die Möglichkeit, der CPU erweiterte Diagnosedaten des CP über PLC-Variablen zur Verfügung zu stellen. Die Zustände der PLC-Variablen können Sie über den Webserver der CPU anzeigen. ● Erweiterte CP-Diagnose aktivieren Aktivieren Sie die Option, um die erweiterte CP-Diagnose zu nutzen.
  • Seite 59: Snmp

    Projektierung 4.10 SNMP 4.10 SNMP SNMP Der CP unterstützt folgende SNMP-Versionen: ● SNMPv1 Verfügbar bei aktivierten und deaktivierten Security-Funktionen Beachten Sie, dass damit lesender und schreibender Zugriff auf die Baugruppe möglich ist. Weitere Einstellungen sind in diesem Fall nicht möglich. Die Projektierung der Community-Strings ist nur bei aktivierten Security-Funktionen möglich.
  • Seite 60: Security-Benutzer

    Projektierung 4.11 Security Eine Übersicht über Umfang und Anwendung der Security-Funktionen des CP finden Sie im Kapitel Security-Funktionen (Seite 21). Zum Mengengerüst der Security-Funktionen siehe Kapitel Leistungsdaten und Mengengerüst (Seite 22). Um die Security-Funktionen projektieren zu können, müssen Sie einen Security-Benutzer anlegen, siehe Kapitel Security-Benutzer (Seite 60).
  • Seite 61: Einstellungen Für Online-Security-Diagnose Und Laden In Station Bei Aktivierter Firewall

    Projektierung 4.11 Security Siehe hierzu Kapitel Einstellungen für Online-Security-Diagnose und Laden in Station bei aktivierter Firewall (Seite 61). 4.11.2.3 Einstellungen für Online-Security-Diagnose und Laden in Station bei aktivierter Firewall Firewall für Online-Funktionen einstellen Gehen Sie bei aktivierten Security-Funktionen wie folgt vor. Globale Security-Funktionen: 1.
  • Seite 62: Schreibweise Der Quell-Ip-Adresse (Erweiterter Firewall-Modus)

    Projektierung 4.11 Security 4.11.2.4 Schreibweise der Quell-IP-Adresse (erweiterter Firewall-Modus) Wenn Sie in den erweiterten Firewall-Einstellungen des CP bei der Quell-IP-Adresse einen Adressbereich angeben, achten Sie auf die richtige Schreibweise: ● Trennen Sie die beiden IP-Adressen nur durch einen Bindestrich. Richtig: 192.168.10.0-192.168.10.255 ●...
  • Seite 63: Log-Einstellungen - Filtern Der System-Ereignisse

    Projektierung 4.11 Security E-Mail-Projektierung In der Standardeinstellung des SMTP-Ports 25 überträgt die Baugruppe unverschlüsselte E- Mails. Wenn Ihr E-Mail-Dienst-Betreiber nur verschlüsselte Übertragung unterstützt, dann verwenden Sie eine der folgenden Optionen: ● Port-Nr. 587 Unter Verwendung von STARTTLS sendet die Baugruppe verschlüsselte E-Mails an den SMTP-Server Ihres E-Mail-Dienst-Betreibers.
  • Seite 64: Vpn (Virtual Private Network)

    Projektierung 4.11 Security 4.11.6 4.11.6.1 VPN (Virtual Private Network) VPN-Tunnel Virtual Private Network (VPN) ist eine Technologie für den sicheren Transport von vertraulichen Daten über öffentliche IP-Netzwerke, z. B. das Internet. Mit VPN wird eine sichere Verbindung (Tunnel) zwischen zwei sicheren IT-Systemen oder Netzen über ein unsicheres Netz hinweg eingerichtet und betrieben.
  • Seite 65: Adressierung Des Cp Bei Nutzung Von Vpn

    Projektierung 4.11 Security 4.11.6.2 Adressierung des CP bei Nutzung von VPN IP-Adressen und VPN-Ports In den üblichen Mobilfunknetzen ist es nicht möglich, eine dynamische IP-Adresse, welche dem CP vom Mobilfunk-Netzbetreiber zugewiesen wurde, aus dem Internet zu erreichen. Daher ist für eingehende Verbindungen sicherzustellen, dass dem CP vom Mobilfunk- Netzbetreiber eine feste öffentliche IP-Adresse vergeben wird.
  • Seite 66 Projektierung 4.11 Security "Aktiviere Security-Funktionen" anwählen Nach dem Anmelden müssen Sie in den lokalen Security-Einstellungen beider CPs das Kontrollkästchen "Aktiviere Security-Funktionen" anwählen. Für beide CPs stehen Ihnen jetzt die Security-Funktionen zur Verfügung. VPN-Gruppe anlegen und Security-Module zuweisen 1. Wählen Sie in den globalen Security-Einstellungen den Eintrag "VPN-Gruppen" > "Neue VPN-Gruppe hinzufügen".
  • Seite 67: Vpn-Kommunikation Mit Softnet Security Client (Pc / Engineering-Station)

    Projektierung 4.11 Security Hinweis VPN-Eigenschaften der CPs festlegen Die VPN-Eigenschaften der CPs legen Sie in der Parametergruppe "Security" > "Firewall" > "VPN" der jeweiligen Baugruppe fest. Ergebnis Sie haben einen VPN-Tunnel angelegt. Die Firewall der CPs wird automatisch aktiviert. Das Kontrollkästchen "Firewall aktivieren" wird automatisch aktiviert, wenn Sie das Security- Modul einer VPN-Gruppe zuweisen.
  • Seite 68: Cp Als Passiver Teilnehmer Von Vpn-Verbindungen

    Projektierung 4.11 Security 4.11.6.5 CP als passiver Teilnehmer von VPN-Verbindungen Erlaubnis zum VPN-Verbindungsaufbau bei passivem Teilnehmer einstellen Wenn der CP über ein Gateway mit einem anderen VPN-Teilnehmer verbunden ist und der CP ein passiver Teilnehmer ist, dann müssen Sie die Erlaubnis zum VPN- Verbindungsaufbau auf "Responder"...
  • Seite 69 Projektierung 4.11 Security ● Exportieren des CA-Zertifikats (optional) Wenn Sie als Authentifizierungsmethode des Kommunikationsmoduls beim Verbindungsaufbau das Zertifikat des Servers nutzen möchten, dann exportieren Sie das CA-Zertifikat von SINEMA RC Server. Importieren Sie anschließend das CA-Zertifikat von SINEMA RC Server in die Engineering-Station.
  • Seite 70 Projektierung 4.11 Security ● Fingerabdruck Wenn Sie diese Authentifizierungsmethode wählen, dann geben Sie den Fingerabdruck des Server-Zertifikats von SINEMA RC Server ein. Authentifizierung ● Geräte-ID Tragen Sie die in SINEMA RC erzeugte Geräte-ID für das Modul ein. ● Gerätepasswort Tragen Sie das in SINEMA RC projektierte Gerätepasswort des Moduls ein. Max.
  • Seite 71: Snmp

    Projektierung 4.11 Security Hinweis Verbindungsabbruch Bei einem STOP der CPU, beispielsweise durch Firmware-Update oder "Laden in Gerät", wird die OpenVPN-Verbindung abgebrochen. Diese Funktionen können nur bei Aktivierung der Option "Auto" genutzt werden. ● PLC-Variable für Verbindungsaufbau Das Modul baut bei ausgewählter Option "PLC-Trigger" eine Verbindung auf, wenn die PLC-Variable (Bool) den Wert 1 annimmt.
  • Seite 72 Projektierung 4.11 Security Beachten Sie die Schreibweise der voreingestellten Community-Strings mit Kleinbuchstaben! ● "Community String lesend" Der String ist für den lesenden Zugriff erforderlich. Belassen Sie den voreingestellten String "public" oder projektieren Sie einen String. ● "Erlaube schreibenden Zugriff" Bei Aktivierung der Option wird der schreibende Zugriff auf das Gerät freigegeben und der zugehörige Community-String wird editierbar.
  • Seite 73: Zertifikatsmanager

    Wenn Sie für die Baugruppe Kommunikation mit Authentifizierung nutzen, beispielsweise SSL/TLS für die gesicherte Übertragung von E-Mails, dann werden Zertifikate benötigt. Sie müssen Zertifikate von Nicht-Siemens-Kommunikationspartnern in das STEP 7-Projekt importieren und diese mit den Projektierungsdaten in die Baugruppe laden: 1.
  • Seite 74 Projektierung 4.11 Security Damit das Modul bei aktivierten Security-Funktionen mit Nicht-Siemens-Partnern kommunizieren kann, müssen die entsprechenden Zertifikate der Partner bei der Kommunikation ausgetauscht werden. Gehen Sie für die Versorgung des Moduls mit Fremdzertifikaten folgendermaßen vor: 1. Fremdzertifikate von Kommunikationspartnern importieren ⇒...
  • Seite 75 Projektierung 4.11 Security Zertifikate lokal zuordnen Um ein importiertes Zertifikat für das Modul nutzen zu können, muss das Zertifikat in der Parametergruppe "Security" des Moduls angezeigt werden. Gehen Sie hierzu folgendermaßen vor: 1. Selektieren Sie im STEP 7-Projekt das Modul. 2.
  • Seite 76: Datenpunkte

    Projektierung 4.12 Datenpunkte und rufen Sie das Kontextmenü "Erneuern" auf. In STEP 7 geänderte Eigenschaften des Parameters "Alternativer Name des Zertifikatsinhabers" werden nicht vom STEP 7-Projekt übernommen. 4.12 Datenpunkte Die Beschreibung der Telecontrol-spezifischen Parameter finden Sie in den Projektierungshandbüchern, siehe /4/ (Seite 130). 4.13 Nachrichten SMS können nur bei aktivierter Telecontrol-Kommunikation und Nutzung der seriellen...
  • Seite 77 Projektierung 4.13 Nachrichten ● Projektierung des Dienstes / Protokolls: "E-Mail-Projektierung", siehe Kapitel E-Mail-Projektierung (Seite 62). ● Bei Nutzung von STARTTLS oder SSL/TLS: – Import des Zertifikats des E-Mail-Dienst-Betreibers: "Globale Security-Einstellungen" – Verwendung des importierten Zertifikats für den CP: Parametergruppe "Security" > "Zertifikatsmanager" Projektierung im Nachrichteneditor Die Projektierung der Nachrichten nehmen Sie in STEP 7 im Datenpunkt- und Nachrichten- Editor vor.
  • Seite 78 Projektierung 4.13 Nachrichten Nach Öffnen des Editors können Sie über die beiden Einträge rechts oben über der Tabelle zwischen dem Datenpunkt- bzw. Nachrichten-Editor umschalten. Bild 4-2 Umschaltung zwischen den zwei Editoren Der Datenpunkteditor ist nur für die Telecontrol-Kommunikation relevant. Anlegen von Objekten Legen Sie ein neues Objekt (Nachricht) an, indem Sie in die erste Tabellenzeile mit dem gegrauten Eintrag "<Objekt hinzufügen>"...
  • Seite 79 Projektierung 4.13 Nachrichten Nachrichten kopieren Sie können Nachrichten kopieren und einfügen. Wenn Sie mit der rechten Maustaste in die Zeile eines Objekts in der Tabelle klicken, erreichen Sie die genannten Funktionen über das Kontextmenü: ● Ausschneiden ● Kopieren ● Einfügen Einfügen können Sie ausgeschnittene oder kopierte Objekte innerhalb der Tabelle oder in der ersten freien Zeile unterhalb der Tabelle.
  • Seite 80 Projektierung 4.13 Nachrichten Rücksetzen des Trigger-Bits: Wenn der Speicherbereich des Trigger-Bits im Merkerbereich oder in einem Datenbaustein liegt, dann wird das Trigger-Bit mit dem Versenden der Nachricht auf Null zurückgesetzt. In allen anderen Fällen müssen Sie das Trigger-Bit über das Anwenderprogramm zurücksetzen.
  • Seite 81: Zeichensatz Für Nachrichten

    Projektierung 4.14 Zeichensatz für Nachrichten ● Wert mitschicken Bei Aktivierung der schickt der CP in der Nachricht für den Platzhalter $$ einen Wert aus dem Speicherbereich der CPU mit. Hierzu geben Sie im Nachrichtentext "$$" als Platzhalter für den mitzuschickenden Wert ein. Wählen Sie eine PLC-Variable, deren Wert in die Nachricht integriert wird.
  • Seite 82 Projektierung 4.14 Zeichensatz für Nachrichten CP 1243-8 IRC Betriebsanleitung, 12/2019, C79000-G8900-C385-04...
  • Seite 83: Programmbausteine

    Programmbausteine Programmbausteine für OUC Verwendung der Programmbausteine für die Open User Communication (OUC) Die unten aufgeführten Anweisungen (Programmbausteine) können Sie für die direkte Kommunikation zwischen S7-Stationen nutzen. Im Unterschied zu den anderen Kommunikationsarten muss die Open User Communication in der Projektierung des CP nicht aktiviert werden, da hierfür aktiv die entsprechenden Programmbausteine angelegt werden müssen.
  • Seite 84 Programmbausteine 5.1 Programmbausteine für OUC ● TSEND V4.0 / TRCV V4.0 Senden bzw. Empfangen von Daten über TCP oder ISO-on-TCP ● TMAIL_C V4.0 Senden von E-Mails Für die Übertragung von verschlüsselten E-Mails mit diesem Baustein ist die genaue Uhrzeit im CP erforderlich. Projektieren Sie die Uhrzeitsynchronisation. Zum Ändern der Projektierungsdaten des CP zur Laufzeit: ●...
  • Seite 85 Programmbausteine 5.1 Programmbausteine für OUC ● TCON_IP_RFC Für die Übertragung von Telegrammen über ISO-on-TCP (direkte Kommunikation zwischen zwei S7-Stationen) ● TADDR_Param Für die Übertragung von Telegrammen über UDP ● TMail_V4 Für die Übertragung von E-Mails mit Adressierung des E-Mail-Servers über eine IPv4- Adresse ●...
  • Seite 86: Änderung Der Ip-Adresse Zur Laufzeit

    Programmbausteine 5.2 Änderung der IP-Adresse zur Laufzeit Nach erfolgter Datenübermittlung kann eine Verbindung abgebaut werden. Eine Verbindung wird durch Aufruf von TDISCON abgebaut. Hinweis Verbindungsabbruch Wenn eine bestehende Verbindung durch den Kommunikationspartner oder durch netzbedingte Störungen abgebrochen wird, dann muss die Verbindung auch durch den Aufruf von TDISCON abgebaut werden.
  • Seite 87 Programmbausteine 5.2 Änderung der IP-Adresse zur Laufzeit Abhängig von der STEP 7-Version können folgende Programmbausteine und Systemdatentypen verwendet werden: ● STEP 7 Basic ≥ V14 T_CONFIG Zusammen mit: – IF_CONF_V4 – IF_CONF_NTP – IF_CONF_V6 – IF_CONF_DNS Die Adressparameter können nur mit temporärer Gültigkeit im CP konfiguriert werden. Im jeweiligen SDT "IF_CONF_..."...
  • Seite 88 Programmbausteine 5.2 Änderung der IP-Adresse zur Laufzeit CP 1243-8 IRC Betriebsanleitung, 12/2019, C79000-G8900-C385-04...
  • Seite 89: Diagnose Und Instandhaltung

    Diagnose und Instandhaltung Diagnosemöglichkeiten Nachfolgende Diagnosemöglichkeiten stehen Ihnen zur Verfügung. LEDs der Baugruppe Informationen zu den LED-Anzeigen finden Sie im Kapitel LEDs (Seite 28). Bei Verbindungsproblemen zwischen Zentrale und Station können Sie beispielsweise über die LEDs feststellen, ob der Übertragungsweg gestört ist oder ob sich die CPU im Zustand STOP befindet.
  • Seite 90 Diagnose und Instandhaltung 6.1 Diagnosemöglichkeiten ● Industrial Remote Communication Die Gruppe hat folgende Diagnoseseiten: – Partner Angaben zu Adressangaben des Partners, Verbindungsstatistik, Projektierungsdaten des Partners und weitere Diagnoseinformationen – Datenpunktliste Verschiedene Informationen zu den Datenpunkten wie Projektierungsdaten, Wert, Verbindungszustand etc. –...
  • Seite 91: Webserver S7-1200: Verbindungsaufbau

    Situationen, in denen Sie unerwartetes oder unerwünschtes Verhalten der Baugruppe nicht selbständig beheben können. Über die Schaltfläche "Servicedaten speichern" wird die Protokollierungsdatei angelegt. Die Daten werden in eine Datei vom Format "*.dmp" gespeichert, die von der Siemens- Hotline ausgewertet werden kann. Diagnose-E-Mail Der CP kann bei projektierbaren Ereignissen wie bspw.
  • Seite 92 Diagnose und Instandhaltung 6.2 Webserver S7-1200: Verbindungsaufbau Voraussetzungen in der Projektierung der CPU 1. Öffnen Sie an der Engineering-Station das entsprechende Projekt. 2. Selektieren Sie in STEP 7 die CPU der betreffenden Station. 3. Selektieren Sie den Eintrag "Webserver". 4. Aktivieren Sie in der Parametergruppe "Allgemein" die Option "Webserver auf dieser Baugruppe aktivieren".
  • Seite 93: Online-Security-Diagnose Über Port 8448

    Diagnose und Instandhaltung 6.3 Online-Security-Diagnose über Port 8448 Verbindungsaufbau über HTTPS 1. Verbinden Sie den PC über die Ethernet-Schnittstelle mit der CPU. 2. Geben Sie die Adresse der CPU in das Adressfeld Ihres Webbrowsers ein: https://<IP- Adresse> 3. Drücken Sie die Eingabetaste <Enter>. Die Startseite des Webservers öffnet sich.
  • Seite 94 Diagnose und Instandhaltung 6.4 SNMP Leistungsumfang des CP als SNMP-Agent Der CP unterstützt die Datenabfrage in folgenden SNMP-Versionen: ● SNMPv1 (Standard) ● SNMPv3 (Security) Er liefert dabei die Inhalte von MIB-Objekten der Standard-MIB II gemäß RFC1213. ● MIB II Der CP unterstützt folgende Gruppen von MIB-Objekten: –...
  • Seite 95: Bearbeitungsstatus Von Nachrichten

    Diagnose und Instandhaltung 6.5 Bearbeitungsstatus von Nachrichten Bearbeitungsstatus von Nachrichten Bearbeitungsstatus Wenn die Option "Kennung für Bearbeitungsstatus aktivieren" im Nachrichteneditor für eine Nachricht aktiviert ist, dann wird ein Status am CP ausgegeben, der Auskunft über den Bearbeitungszustand der gesendeten Nachricht gibt. Der Status wird in eine PLC-Variable vom Typ DWORD geschrieben.
  • Seite 96 Diagnose und Instandhaltung 6.5 Bearbeitungsstatus von Nachrichten Status Bedeutung 8410 Über die Verbindung kann nicht gelesen werden. Mögliche Ursache: Durch den Kommuni- kationspartner wurde die Verbindung abgebaut oder die Verbindung wurde abgebrochen. 8411 Senden der E-Mail fehlgeschlagen. Ursache: Speicherplatz war nicht ausreichend, um den Sendevorgang durchzuführen.
  • Seite 97: Firmware Laden

    Neue Firmware-Versionen des CP Wenn für die Baugruppe eine neue Firmware-Version zur Verfügung steht, dann finden Sie diese auf den Internet-Seiten des Siemens Industry Online Support unter folgender Adresse: LEDs (Seite 28) Beachten Sie, dass Firmware-Versionen ab V3 nicht auf CPs mit Hardware-Erzeugnisstand 1 geladen werden können.
  • Seite 98: Baugruppentausch

    Diagnose und Instandhaltung 6.7 Baugruppentausch Vorgehensweise: 1. Verbinden Sie die Engineering-Station mit dem Netz. 2. Öffnen Sie auf der Engineering-Station das betreffende STEP 7-Projekt. 3. Selektieren Sie den CP oder die CPU derjenigen Station, dessen CP Sie mit einer neuen Firmware aktualisieren wollen.
  • Seite 99: Technische Daten

    Technische Daten Technische Daten des CP Tabelle 7- 1 Technische Daten des CP 1243-8 IRC Technische Daten Artikelnummer 6GK7 243-8RX30-0XE0 Anschluss an Industrial Ethernet Anzahl Ausführung RJ45-Buchse Eigenschaften 100BASE-TX, IEEE 802.3-2005, Halbduplex/Vollduplex, Autocrossover, Autonego- tiation, galvanisch getrennt Übertragungsgeschwindigkeit 10 / 100 Mbit/s Zulässige Leitungslängen (Ethernet) (Alternative Kombinationen pro Längenbereich) * 0 ...
  • Seite 100: Belegung Der Buchse Für Die Externe Spannungsversorgung

    Technische Daten 7.2 Belegung der Buchse für die externe Spannungsversorgung Technische Daten Zulässige Umgebungsbedingungen Umgebungstemperatur Während Betrieb bei waagerechtem -20 °C ... +70 °C Aufbau des Baugruppenträgers Während Betrieb bei senkrechtem -20 °C ... +60 °C Aufbau des Baugruppenträgers Während Lagerung -40 °C ...
  • Seite 101: Belegung Der Ethernet-Schnittstelle

    Technische Daten 7.3 Belegung der Ethernet-Schnittstelle Tabelle 7- 2 Belegung der Buchse für die externe Spannungsversorgung Beschriftung Funktion DC + 24 V Bezugsmasse zu DC + 24 V Erdungsanschluss Belegung der Ethernet-Schnittstelle Belegung der Ethernet-Schnittstelle Die folgende Tabelle zeigt die Anschlussbelegung der Ethernet-Schnittstelle. Die Belegung entspricht dem Ethernet-Standard 802.3-2005 in der Ausführung 100BASE-TX.
  • Seite 102 Technische Daten 7.3 Belegung der Ethernet-Schnittstelle CP 1243-8 IRC Betriebsanleitung, 12/2019, C79000-G8900-C385-04...
  • Seite 103: Zulassungen

    Richtlinie des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Die EG-Konformitätserklärung steht allen zuständigen Behörden zur Verfügung bei: Siemens Aktiengesellschaft Digital Industries Postfach 48 48 90026 Nürnberg Deutschland Die EG-Konformitätserklärung zu diesem Produkt finden Sie im Internet unter folgender...
  • Seite 104 Die aktuellen Fassungen der Normen können im IECEx-Zertifikat eingesehen werden, das Sie im Internet unter der folgenden Adresse finden: Link: (https://support.industry.siemens.com/cs/ww/de/ps/21162/cert) Die Bedingungen für den sicheren Einsatz des Produkts gemäß Kapitel Hinweise für den Einsatz im Ex-Bereich gemäß ATEX / IECEx (Seite 37) müssen erfüllt sein.
  • Seite 105 SIMATIC NET-Produkte werden regelmäßig für die Zulassungen hinsichtlich bestimmter Märkte und Anwendungen bei Behörden und Zulassungsstellen eingereicht. Wenden Sie sich an Ihre Siemens-Vertretung, wenn Sie eine Liste mit den aktuellen Zulassungen für die einzelnen Geräte benötigen, oder informieren Sie sich auf den Internet- Seiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/21162/cert)
  • Seite 106 Zulassungen Übersicht der Zulassungen für SIMATIC NET-Produkte Eine Übersicht der für SIMATIC NET-Produkte erteilten Zulassungen, inklusive der Zulassungen für den Schiffbau, finden Sie auf den Internet-Seiten des Siemens Industry Online Support unter der folgenden Adresse: Link: (https://support.industry.siemens.com/cs/attachments/57337426/CertificationOverview.pdf) CP 1243-8 IRC...
  • Seite 107: Maßzeichnungen

    Maßzeichnungen Maßangaben in den Zeichnungen in Millimetern Bild B-1 Vorderansicht und Seitenansicht links CP 1243-8 IRC Betriebsanleitung, 12/2019, C79000-G8900-C385-04...
  • Seite 108 Maßzeichnungen Bild B-2 Draufsicht und Ansicht von unten CP 1243-8 IRC Betriebsanleitung, 12/2019, C79000-G8900-C385-04...
  • Seite 109: Zubehör

    Zubehör TS-Module C.1.1 Die TS-Module Aufbau eines TS-Moduls Die TS-Module haben das Baugruppenformat einer Kompaktbaugruppe S7-1200, einfach breit. In der Abbildung sehen Sie den Aufbau eines TS-Moduls. ① TS-Modul, hier: TS Module Modem ② Steckverbindung zwischen TS-Modul und CP ③ Schnittstelle zum WAN (unter der Frontklappe) Bild C-1 TS-Modul...
  • Seite 110 Zubehör C.1 TS-Module Bild C-2 Zeichnung eines TS-Moduls am Beispiel des TS Module Modem TS-Module Die TS-Module bilden die elektrische Schnittstelle zum WAN. Die TS-Module werden vom CP über die Steckverbindung mit Spannung versorgt. Es gibt folgende TS-Module: TS-Modul Artikelnummer Beschreibung TS Module Modem 6ES7 972-0MM00-0XA0...
  • Seite 111: Ts Module Modem

    Zubehör C.1 TS-Module C.1.2 TS Module Modem Lieferumfang Bezeichnung Artikelnummer TS Module Modem 6ES7 972-0MM00-0XA0 Analog-Telefonkabel mit zwei RJ11-Steckern A5E00243688 Länge 3 m TAE-Stecker A5E00243701 Eigenschaften Das TS Module Modem verfügt über ein internes Analog-Modem. Die Analog-Modem-Schnittstelle ist die 6-polige RJ11-Buchse hinter der unteren Frontklappe.
  • Seite 112 Zubehör C.1 TS-Module Steckerbelegung und Signalbeschreibung der Analog-Modem-Schnittstelle Abbildung Pin-Nr. Signalname Signalrichtung Bemerkung Bidirektional Ankommendes Adernpaar Analog-Telefonkabel Mithilfe des mitgelieferten Analog-Telefonkabels verbinden Sie die RJ11-Buchse mit einer Telefonsteckdose. Hinweis Verwenden Sie zur Einhaltung der EMV-Werte das mitgelieferte Kabel mit Ferrit und achten Sie darauf, dass sich der Ferrit auf der Modulseite befindet.
  • Seite 113: Ts Module Rs232

    Zubehör C.1 TS-Module ● ITU-Übertragungsnormen: V.21, V.22, V.22bis, V.23, V.32, V.32bis, V.34, V.34x, K56flex, V.90, V.92 ● Fehlerkorrektur und Datenkomprimierung ● a/b-Schnittstelle ● Hayes-Befehlssatz (AT) ● Alle Datenformate ● Wahlverfahren: Mehrfrequenz (MFV), Impuls (IWV) Länderzulassungen Das TS Module Modem ist so ausgelegt, dass ein weltweiter Einsatz möglich ist. Beachten Sie bei der Installation und beim Betrieb des TS Module Modem die länderspezifischen Gesetze und Besonderheiten.
  • Seite 114 Zubehör C.1 TS-Module Eigenschaften Das TS Module RS232 hat eine COM-Schnittstelle zum Anschluss eines externen Modems. Die COM-Schnittstelle, eine 9-polige RS232-Stiftleiste, befindet sich hinter der unteren Frontklappe. An der COM-Schnittstelle können Sie folgende Geräte betreiben: ● Standard Modems ● ISDN-Terminaladapter ●...
  • Seite 115: Modems Und Router

    Auslauf von Baugruppen Folgende Produkte haben den Produktstatus "Typstreichung", können aber, sofern vorhanden, mit der Kommunikationsbaugruppe betrieben werden: • Modem MD2 Standleitungsmodem Produktmitteilung im Internet: Link: (https://support.industry.siemens.com/cs/ww/de/view/109740149) • Modem MD3 Modem für analoge Wählnetze Produktmitteilung im Internet: Link: (https://support.industry.siemens.com/cs/ww/de/view/109740148) • Modem MD4 Modem für ISDN-Netze...
  • Seite 116: Modem Md720

    ● CSD-Kommunikation zu Wartungszwecken und für Datenverbindungen Aktuelle Handbuchversion und weitere Informationen im Internet Die aktuelle Version des Handbuchs und weitere Informationen (z. B. FAQs) finden Sie auf der folgenden Internetseite des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/21820/man) CP 1243-8 IRC...
  • Seite 117 Zubehör C.2 Modems und Router Zubehör Zur Antenne siehe Kapitel Antennen (Seite 121). Kommunikationsfunktionen Das MD720 unterstützt folgende Funktionen: ● Betriebsarten Das MD720 wird in Abhängigkeit der gewünschten Kommunikationsart in eine der beiden folgenden Betriebsarten gesetzt: – OPC-Modus – Terminal-Modus ●...
  • Seite 118 ● SIMATIC S7-300/400 über klassische oder Ethernet-TIM-Baugruppe (nur Nutzung von CSD) Für weitere projektspezifische Lösungen zur Anbindung einer SIMATIC S7-300 an das GSM-Netz wenden Sie sich bitte an den Siemens Industry Online Support. Applikationsbeispiele mit der zugehörigen Dokumentation finden Sie auf der folgenden Internetseite: Link: (https://support.industry.siemens.com/cs/ww/de/ps/21820/ae)
  • Seite 119 Zubehör C.2 Modems und Router Mögliche Gegenstellen des MD720 Das MD720 kann mit folgenden Partnern (Gegenstellen) kommunizieren. ● Kommunikationspartner des MD720, eingebaut in S7-200: – PC mit TeleControl Server Basic (TCSB) – PC mit SINAUT MICRO SC – S7-200 mit MD720 (Querkommunikation) Die Telegramme werden von TCSB bzw.
  • Seite 120: Router Scalance M

    Zubehör C.2 Modems und Router Übertragungsgeschwindigkeit: 19200 bit/s Zulässiger Bereich: 300 ... 57600 bit/s Funkschnittstelle Antennenanschluss Anzahl: Ausführung: SMA-Buchse Impedanz: 50 Ω nominal Frequenzbänder GPRS / CSD: Quad-Band: 850, 900, 1800, 1900 MHz GPRS Eigenschaften: Zeitgleich maximal 5 Zeitschlitze, davon: Bis zu 2 Uplinks •...
  • Seite 121: Antennen

    – Ausführung für Europa Artikelnummer: 6GK5876-4AA00-2BA2 – Ausführung für Nordamerika Artikelnummer: 6GK5876-4AA00-2DA2 Informationen zu den Geräten finden Sie auf den Internetseiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15982) Antennen Für den Einsatz in Mobilfunknetzen stehen folgende Antennen zur Montage im Innen- oder Außenbereich zur Verfügung.
  • Seite 122 Anschlusskabel fest mit der Antenne verbunden, SMA-Stecker, inkl. Montagewinkel, Schrauben, Dü- bel. Detaillierte Informationen finden Sie in der Dokumentation des Geräts. Diese finden Sie im Internet auf den Seiten des Siemens Industrial Automation Customer Support unter folgender ID: Link: (https://support.industry.siemens.com/cs/ww/de/view/23119005) Flachantenne ANT794-3M...
  • Seite 123: Steckleitungen

    Zubehör C.4 Steckleitungen Steckleitungen C.4.1 Steckleitungen für den Ethernet-Anschluss des CP Steckleitungen für den Ethernet-Anschluss Für den Ethernet-Anschluss des CP können Sie eine Standard-Ethernet-Steckleitung aus dem SIMATIC NET-Produktspektrum (Katalog IK PI) verwenden (z. B. IE TP Cord). Das Kabel muss für die Ethernet-Spezifikation 10Base-TX oder 100Base-TX geeignet sein. Wenn der CP an einen Switch oder Router angeschlossen wird, dann ist es empfehlenswert, hierfür ein vollgeschirmtes Netzwerkkabel, ein sogenanntes Patchkabel, mit beidseitigem RJ45-Stecker und einer 1:1-Pinbelegung zu benutzen.
  • Seite 124 Zubehör C.4 Steckleitungen Für den Anschluss an diesen Sub-D-Stecker werden die folgenden Standard-Steckleitungen angeboten. Tabelle C- 1 Anschließbare Standard-Steckleitungen für die RS232-Schnittstelle des TS Module RS232 Bestell-Nr. Beschreibung Abbildung 6NH7701-4AL Steckleitung zur Verbindung des TS-Moduls mit einem der SINAUT ST7-Modems MD2, MD3 oder MD4 (RS232) Kabellänge 1,5 m 6NH7701-5AN Steckleitung zur Verbindung des TS-Moduls mit dem GSM-...
  • Seite 125 Zubehör C.4 Steckleitungen Bild C-8 Aufbau der Standard-Steckleitung 6NH7701-5AN Bild C-9 Aufbau der Standard-Steckleitung 6NH7701-4BN CP 1243-8 IRC Betriebsanleitung, 12/2019, C79000-G8900-C385-04...
  • Seite 126: Steckleitungen Der Modems Mdx

    Zubehör für RS-485-Anschluss Zubehör für den RS-485-Betrieb der seriellen Schnittstelle ● Kabel Auszug aus dem Siemens-Zubehörprogramm PROFIBUS bzw. RS-485-Betrieb: – PROFIBUS FC Standard Cable GP, Busleitung 2-adrig, geschirmt, Spezialaufbau für Schnellmontage, Meterware 02YSY (ST) CY, 1x2x0.64 / 2.55-150 VI KF 40 FR Artikelnummer: 6XV1830-0EH10 ●...
  • Seite 127 Zubehör C.4 Steckleitungen Steckerbelegung im RS-485-Betrieb Beachten Sie die vom Modem-Hersteller angegebene Steckerbelegung. Beim Anschluss der seriellen Schnittstelle an ein Siemens-Modem MDx im RS-485-Betrieb gilt folgende Belegung: Bild C-10 Belegung der RS-485-Schnitttstellen der TIM 1531 IRC und eines Modems MDx...
  • Seite 128 Zubehör C.4 Steckleitungen CP 1243-8 IRC Betriebsanleitung, 12/2019, C79000-G8900-C385-04...
  • Seite 129: Literaturverzeichnis

    Literaturverzeichnis Auffinden der Siemens-Literatur ● Artikelnummern Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: – SIMATIC NET - Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI – SIMATIC - Produkte für Totally Integrated Automation und Micro Automation, Katalog ST 70 Die Kataloge sowie zusätzliche Informationen können Sie bei Ihrer Siemens-Vertretung...
  • Seite 130 Literaturverzeichnis 0 /2/ SIMATIC NET CP 1243-8 IRC Betriebsanleitung Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/ps/21162/man) SIMATIC NET SINAUT ST7 Systemhandbuch - Band 1: System und Hardware - Band 2: Projektierung unter STEP 7 V5 - Band 3: Projektierung unter STEP 7 Professional Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/ps/21771/man)
  • Seite 131 Literaturverzeichnis 0 /6/ SIMATIC NET SCALANCE M874/M876 Betriebsanleitung Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/ps/15987/man) SIMATIC NET Industrial Ethernet Security SCALANCE S Inbetriebnahme- und Montagehandbuch Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/ps/15327/man) SIMATIC TS Adapter modular Gerätehandbuch Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/ps/16006) SIMATIC NET Diagnose und Projektierung mit SNMP...
  • Seite 132 Literaturverzeichnis 0 /9/ CP 1243-8 IRC Betriebsanleitung, 12/2019, C79000-G8900-C385-04...
  • Seite 133: Index

    Index Abkürzungen, 4 Hardware-Erzeugnisstand, 3 Abmessungen, 39 Anweisungen (OUC), 83 IPSec-Tunnel, Artikelnummer, 3 IP_CONF_V4, 86 Authentifizierung, 16 IP-Adresse - feste, 65 IP-Adresse - programmgesteuerte Änderung, 86 IP-Konfiguration, 20 Betriebszustände (LED-Anzeigen), 30 Logging-Server, 75 Datenpufferung, 23 Demontieren, 42 Direkte Kommunikation, 15 MAC-Adresse, 3 DNS-Server - programmgesteuerte Änderung, 86 MIB, 94...
  • Seite 134 Index Querverweise (PDF), 6 Verbindungsressourcen, 119 Verbindungs-Ressourcen, 23 Verschlüsselung, 16 Recycling, 8 VPN, 24, 64 RS-485 Kabel, 126 Webserver, 56 Diagnosedaten, 91 S7-Systeme, anschließbar, 118 WinCC TC, 14 S7-Verbindungen freigeben, 50 Ressourcen, 23 Security, 21 Zertifikat importieren - E-Mail, 63 Security-Diagnose, 93 Sendepuffer, 23 Service &...

Inhaltsverzeichnis
