Zubehör
C.4 Steckleitungen
Beim Anschluss der seriellen Schnittstelle an ein Siemens-Modem MDx im RS‑485-Betrieb gilt
folgende Belegung:

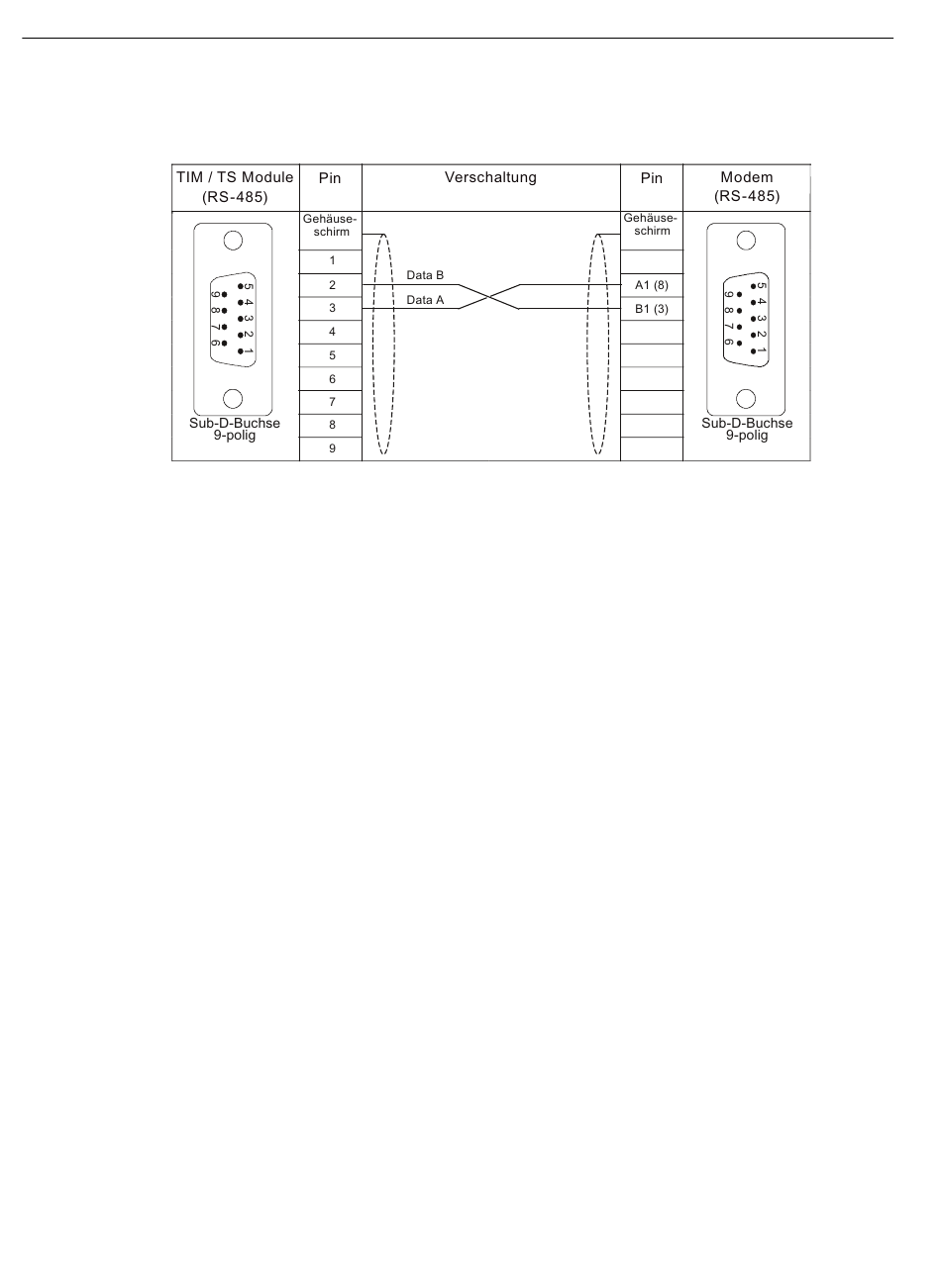

Bild C-10
172
Belegung der RS-485-Schnitttstellen der TIM 1531 IRC und eines Modems MDx
Betriebsanleitung, 05/2024, C79000-G8900-C385-05
SIMATIC CP 1243-8 IRC
