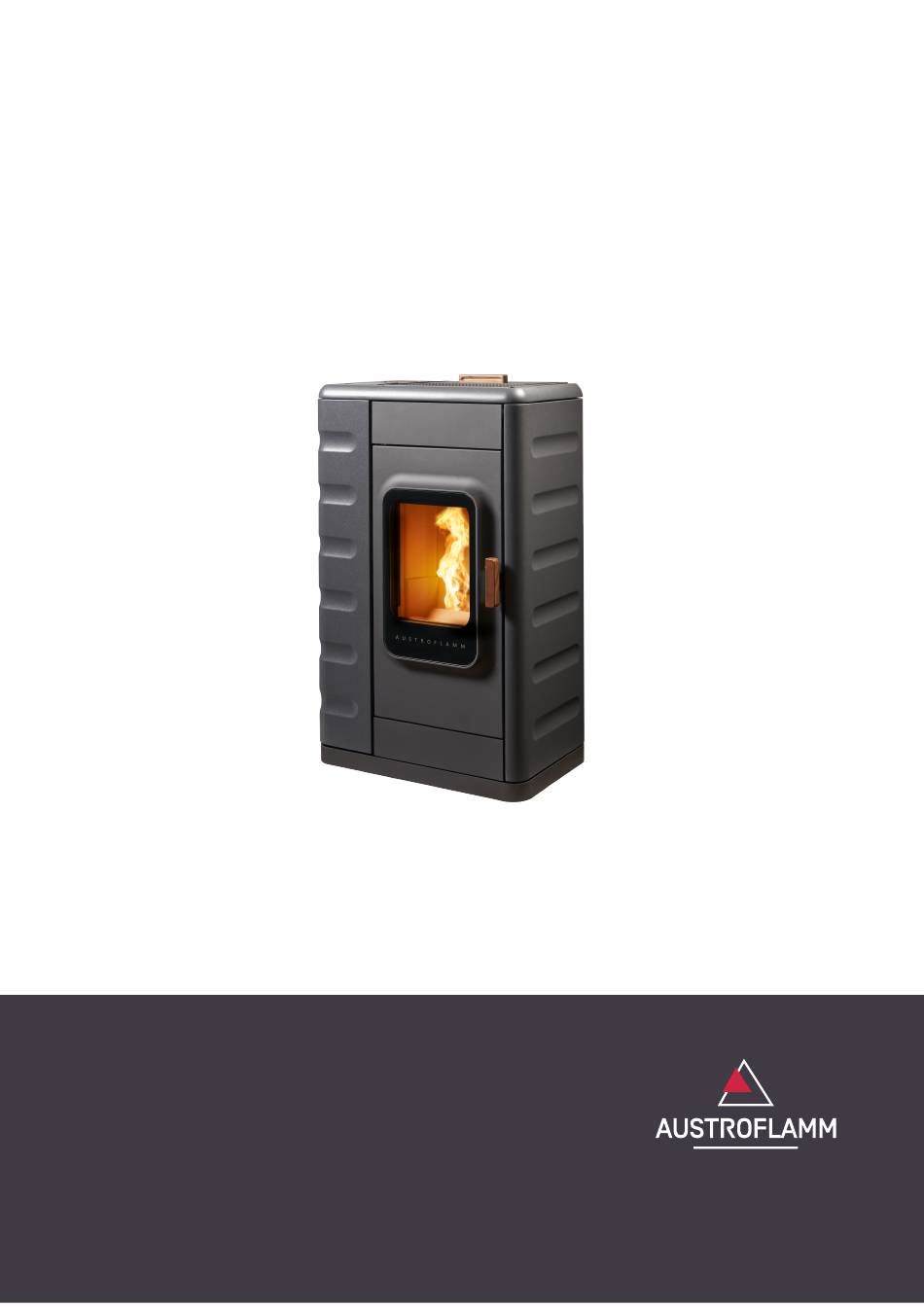

Betriebsanleitung
Ruby 2.0
www.austroflamm.com

Werbung

loading

Inhaltszusammenfassung für Austroflamm Ruby 2.0

  • Seite 1 Betriebsanleitung Ruby 2.0 www.austroflamm.com...
  • Seite 2 Druck-, Rechtschreib- und Satzfehler vorbehalten. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stel- len keine Verpflichtung seitens der Austroflamm GmbH dar. Für eventuelle Fehler in diesem Dokument übernimmt die Austroflamm GmbH keine Haftung.
  • Seite 3 Betriebsanleitung Ruby 2.0 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Informationen ..........................Link zur Produktregistrierung......................Copyright.............................. Information zum Dokument ....................... Zweck der Anleitung............................Aufbewahrung der Anleitung ......................Aufbau der Anleitung.......................... Verwendete Darstellungen ........................ Versionierung............................Abkürzungen............................Sicherheit ................................10 Bedeutung der Sicherheitshinweise ....................10 Allgemeine Sicherheitshinweise......................10 Besondere Gefahrenarten und persönliche Schutzausrüstung ............
  • Seite 4 Inhaltsverzeichnis Betriebsanleitung Ruby 2.0 10 Betrieb................................... 78 10.1 Voraussetzungen für den Betrieb...................... 78 10.2 Betriebsarten............................79 10.2.1 Pelletbetrieb............................79 11 Inbetriebnahme ..............................81 11.1 Erste Inbetriebnahme.......................... 81 11.1.1 Datum und Uhrzeit einstellen......................82 11.1.2 Brennstoff Qualität einstellen......................82 11.1.3 Statistik-Funktion ..........................82 11.1.4...
  • Seite 5 Betriebsanleitung Ruby 2.0 Inhaltsverzeichnis 14.2 Austausch der Speicherbatterie ......................97 15 Reinigung................................98 15.1 Pelletofen, Rauchgaswege, Rauchrohr reinigen................98 15.2 Ofenmodelle mit automatischem Kipprost..................98 15.3 Rauchgaszüge reinigen ........................99 15.4 Türglas reinigen ...........................103 15.5 Oberflächen reinigen..........................103 16 Hilfe..................................104 16.1 Auflistung der Alarme und Fehler .....................104...
  • Seite 6 1 | Allgemeine Informationen Betriebsanleitung Ruby 2.0 Allgemeine Informationen Sie haben sich für einen Austroflamm Pelletofen entschieden. Herzlichen Glückwunsch zu Ihrer Wahl und vielen Dank für Ihr Vertrauen. Richtige Handhabung und Pflege sind für einen störungsfreien Betrieb und eine lange Lebensdauer unerlässlich.
  • Seite 7 Druck-, Rechtschreib- und Satzfehler vorbehalten. Information zum Dokument Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stellen keine Verpflichtung seitens der Austroflamm GmbH har. Für eventuelle Fehler in diesem Doku- ment übernimmt die Austroflamm GmbH keine Haftung.
  • Seite 8 Bitte lesen Sie diese Anleitung vor Inbetriebnahme. Aufbewahrung der Anleitung Bewahren Sie diese Anleitung für den Bedarfsfall auf. Ein aktuelle Version der Anleitung finden Sie on- line auf unsere Homepage www.austroflamm.com. Aufbau der Anleitung Das Inhaltsverzeichnis finden Sie auf Seite 3.
  • Seite 9 Betriebsanleitung Ruby 2.0 2 | Zweck der Anleitung Versionierung Wir aktualisieren unsere Anleitungen laufend. Die aktuelle Version finden Sie auf der Homepage www.austroflamm.com. Abkürzungen Abkürzung Bedeutung Heat Memory System Luftverteilermodul...
  • Seite 10 • Bewahren Sie diese Anleitung sorgfältig auf und sorgen Sie dafür, dass sie immer zur Verfügung steht. • Die Erstinbetriebnahme des Gerätes muss durch einen autorisierten Austroflamm Servicepartner oder durch die Austroflamm Service GmbH & Co.KG erfolgen. • Service ist fällig nach Erreichen einer für das Gerät spezifischen Stundenanzahl, jedoch mindestens 1x jährlich zur GARANTIESICHERUNG!
  • Seite 11 Betriebsanleitung Ruby 2.0 3 | Sicherheit • Beachten Sie, dass sich Oberflächen des Pelletofens während des Betriebes stark erwärmen. Zur Bedienung des Pelletofens empfehlen wir die Benutzung des Schutzhandschuhs. • Machen Sie Kinder auf diese Gefahren aufmerksam und halten Sie sie während des Betriebes vom Pelletofen fern.
  • Seite 12 3 | Sicherheit Betriebsanleitung Ruby 2.0 • Der Pelletofen ist kein Abfallverbrennungsofen. Abfallstoffe (jeglicher Art), flüssige Brennstoffe, nicht empfohlene Brennstoffe oder Reststoffe dürfen NICHT im Pelletofen verbrannt werden. • Wenn am oder mit dem Pelletofen etwas gemacht wird, dann immer Schutzhandschuhe tragen.
  • Seite 13 Betriebsanleitung Ruby 2.0 3 | Sicherheit Besondere Gefahrenarten und persönliche Schutzausrüstung Bei bestimmten Tätigkeiten, wie zum Beispiel der Montage/Demontage, muss besonders darauf ge- achtet werden, dass folgende Schutzausrüstung getragen wird: Sicherheitshandschuhe Sicherheitsschuhe...
  • Seite 14 Betriebsanleitung Ruby 2.0 Produktübersicht Bestimmungsgemäße Verwendung Der in dieser Anleitung beschriebene Austroflamm Pelletofen ist als selbstschließendes Gerät der Bau- art A1 nach den Normen EN 14785 gefertigt. HINWEIS Der Betrieb ist nur mit geschlossener Tür, verriegelter Aschelade und geschlossenem Füllschachtde- ckel zulässig.
  • Seite 15 Das Duplikat befindet sich auf der Rückseite der Anleitung, die Ihrem Pelletofen beigelegt wurde. Das Typenschild Ihres Pelletofens befindet sich auf der In- nenseite des Tankdeckels. Abb. 3: Typenschild Energielabel Austrof amm RUBY 2.0 ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE · ENERGI 2015/1186 Abb. 4: Energielabel Ruby 2.0...
  • Seite 16 5 | Technische Daten Betriebsanleitung Ruby 2.0 Technische Daten Technische Daten nach Verordnung (EU) 2015/1185 und del. Verordnung (EU) 2015/1186 Kontaktangaben des Herstellerst oder seines autorisierten Vertreters Hersteller: Austroflamm GmbH Kontakt: Anschrift: Austroflamm-Platz 1 4631 Krenglbach Austria Angaben zum Gerät Modellkennung(en): Ruby 2.0...
  • Seite 17 Betriebsanleitung Ruby 2.0 5 | Technische Daten Besondere Vorkehrungen bei Zusammenbau, Installation oder Wartung Ist in den einzelnen Kapiteln der Betriebsanleitung beschrieben. Brennstoff Bevorzugter Sonstige(r) Raumheizungs-Emissio- Raumheizungs-Emis- ηs Brennstoff geeignete(r) [x%]: nen bei Nennwärmeleis- sionen bei Mindestw- Brenn- tung (*) ärmeleistung...
  • Seite 18 5 | Technische Daten Betriebsanleitung Ruby 2.0 Eigenschaften beim ausschließlichen Betrieb mit dem bevorzugten Brennstoffen Angabe Symbol Wert Einheit Angabe Symbol Wert Einheit Wärmeleistung Thermischer Wirkungsgrad (Brennstoffwirkungsgrad) (auf Grundlage des NCV) Nennwärmeleis- Pnom thermischer Wirkungs- ηth,nom tung grad (Brennstoffwirkungs- grad) bei Nennwärmeleis- tung Mindestwärme-...
  • Seite 19 Betriebsanleitung Ruby 2.0 5 | Technische Daten Allgemeine technische Daten Masse und Gewicht Höhe [mm] 1120 Breite [mm] Tiefe [mm] Feuerraum Breite [mm] Feuerraum Höhe [mm] Feuerraum Tiefe [mm] Rauchrohrabgang Durchmesser [mm] Außenluftanschluss Durchmesser [Ø mm] Gewicht Grundgerät [kg] Gewicht Xtra [kg] Gesamtgewicht inkl.
  • Seite 20 6 | Transport, Handhabung und Lagerung Betriebsanleitung Ruby 2.0 Transport, Handhabung und Lagerung Transport Jeder Austroflamm Pelletofen ist umweltfreundlich und ge- schützt verpackt. Die Verpackung besteht aus • der Palette, • Verschlag und • Schutzfolie. Die Verpackung besteht aus unbehandeltem heimischen Holz bzw.
  • Seite 21 Betriebsanleitung Ruby 2.0 6 | Transport, Handhabung und Lagerung Lagerung Der Kamin muss in einem trockenen Raum/Lager gelagert werden. Vor Schmutz, Hitze und Nässe schützen. Folgende Abbildungen sind auf dem Verschlag angebracht und müssen beachtet werden: • Zerbrechlich – immer aufrecht aufstellen – vor Nässe schützen und trocken lagern.
  • Seite 22 Wenn Ihr Fußboden aus einem brennbaren Material ausgeführt ist, muss als Schutz, ein nicht brennba- res Material im vorderen Bereich des Gerätes verwendet werden. Für nähere Informationen wenden Sie sich an einen Austroflamm-Händler. HINWEIS Eine Bodenschutzplatte muss verwendet werden, wenn Ihr Boden aus einem brennbaren Material ausgeführt ist.
  • Seite 23 Betriebsanleitung Ruby 2.0 7 | Anforderungen an den Aufstellort Anforderungen an den Aufstellungsraum Ihr Pelletofen darf nicht aufgestellt werden in: • Räumen, in denen die erforderliche Verbrennungsluftzufuhr nicht gewährleistet ist. • Räumen, die allgemein zugänglich sind, insbesondere Fluchtwegen (Treppenhäuser in Wohnge- bäuden mit nicht mehr als 2 Wohnungen zählen nicht zu den allgemein zugänglichen Räumen).
  • Seite 24 8 | Brennstoffmaterial/-menge Betriebsanleitung Ruby 2.0 Brennstoffmaterial/-menge Brennstoffmaterial Pellets Schlechte Pelletsqualität verursacht beim Verbrennen star- ke Rückstände im Pelletofen. Wir empfehlen daher unbe- dingt Pellets zu verwenden, die keine künstlichen Bindemit- tel enthalten. Damit verbleibt nur ein geringer unverbrann- ter Rückstand.
  • Seite 25 Den Pelletofen keinesfalls auf ungeschütztem Boden verschieben. Als Montagehilfe und Unterlage eignen sich starke Wellpappe, Karton oder ein ausgedienter Teppich. So können Sie den Pelletofen vorsichtig bewegen. Für eine fachgerechte Installation empfehlen wir originale Rauchrohre aus unserem Austroflamm Sorti- ment. In den folgenden Kapiteln informieren wir Sie über, •...
  • Seite 26 9 | Montage Betriebsanleitung Ruby 2.0 Durchführung 9.1.1 Keramott montieren Nummerierung = Einbaureihenfolge Abb. 8: Keramott 9.1.2 Poujoulat montieren 1) Deckel abnehmen. Abb. 9: Deckel abnehmen 2) Oben die Schraube lösen und die linke Seitenverklei- dung aufklappen. Abb. 10: Seitenverkleidung aufklappen...
  • Seite 27 Betriebsanleitung Ruby 2.0 9 | Montage 3) Tür öffnen. 4) Von Innen die Schrauben der Seitenverkleidung lö- sen. Abb. 11: Keramikverkleidung befestigen...
  • Seite 28 9 | Montage Betriebsanleitung Ruby 2.0 5) Rückwand abmontieren. Abb. 12: Rückwand abmontieren 6) Abdeckung (1) abnehmen. 7) Poujoulat (2) mittels den 3 Schrauben an den RG-Ver- teiler montieren. 8) Das Rohr (3) mit dem Winkelrohr an die Zuluft an- schließen.
  • Seite 29 Betriebsanleitung Ruby 2.0 9 | Montage 10) Rückwand wieder anbringen. 11) Die Seitenverkleidung wieder zuklappen und befesti- gen. 12) Die Abdeckung (1) die vorher abgenommen wurde, an die Rückwand montieren. Abb. 15: Rückwand und Seitenverkleidung anbringen 9.1.3 Keramikverkleidung montieren Die Tragarme der Keramikverkleidung müssen am Pellet- ofen montiert werden.
  • Seite 30 9 | Montage Betriebsanleitung Ruby 2.0 2) Befestigen Sie die Tragarme wie abgebildet am Pellet- ofen an. 3) Wiederholen Sie das jeweils oben und unten am lin- ken und rechten Tragarm. Abb. 17: Tragarme montieren...
  • Seite 31 Betriebsanleitung Ruby 2.0 9 | Montage 4) Tragarme aufklappen. Abb. 18: Tragarme aufklappen 5) Die Höhe der Tragarme kann an der oberen Stelle mit einer zusätzlichen Beilagscheibe erhöht werden. 6) Seitlich soll es keinen Abstand zum Pelletofen geben. 0 mm Abb. 19: Höhe der Tragarme einstellen 7) An den Tragarmen sind jeweils oben, unten, links und rechts Muttern vormontiert.
  • Seite 32 9 | Montage Betriebsanleitung Ruby 2.0 11) Tür öffnen. 12) Keramikverkleidung von Innen mit der oberen Schrau- be befestigen. 13) Mit der unteren Wurmschraube kann der Abstand zwi- schen Keramikverkleidung und Pelletofen eingestellt werden. Abb. 22: Keramikverkleidung befestigen...
  • Seite 33 Betriebsanleitung Ruby 2.0 9 | Montage 14) Die Keramikverkleidung soll an allen Seiten den glei- chen Abstand haben. Anderenfalls muss das mit den Wurmschrauben eingestellt werden. Abb. 23: Abstand einstellen 15) Deckel anbringen. Abb. 24: Deckel anbringen 16) Mit diesen Schrauben (links und rechts) kann der Ab- stand vom Deckel eingestellt werden.
  • Seite 34 9 | Montage Betriebsanleitung Ruby 2.0 9.1.4 Stahlverkleidung montieren 1) Stahlverkleidung am Pelletofen montieren. 2) Befestigen sie die Stahlverkleidung oben und unten, links und rechts, wie abgebildet. Abb. 26: Stahlverkleidung am Pelletofen montieren...
  • Seite 35 Betriebsanleitung Ruby 2.0 9 | Montage 3) Tür öffnen. 4) Stahlverkleidung von Innen mit der oberen Schraube befestigen. 5) Mit der unteren Wurmschraube kann der Abstand zwi- schen Keramikverkleidung und Pelletofen eingestellt werden. Abb. 27: Stahlverkleidung befestigen...
  • Seite 36 9 | Montage Betriebsanleitung Ruby 2.0 6) Die Stahlverkleidung soll an allen Seiten den gleichen Abstand haben. Anderenfalls muss das mit den Wurmschrauben eingestellt werden. Abb. 28: Abstand einstellen 7) Deckel anbringen. Abb. 29: Deckel anbringen 8) Mit diesen Schrauben (links und rechts) kann der Ab- stand vom Deckel eingestellt werden.
  • Seite 37 Betriebsanleitung Ruby 2.0 9 | Montage 9.1.5 Luftverteilungsmodul montieren und konfigurieren 1) Seitenverkleidungen links und rechts öffnen. Abb. 31: Seitenverkleidung links und rechts öffnen 2) Rückwand abmontieren. Abb. 32: Rückwand abmontieren 3) Abdeckung abmontieren. Abb. 33: Abdeckung abmontieren...
  • Seite 38 9 | Montage Betriebsanleitung Ruby 2.0 4) Luftverteilungsmodul am Ofen anbringen und befesti- gen. ð Beachten Sie dabei die richtige Montage wie un- ten abgebildet. Abb. 34: Luftverteilungsmodul montieren 5) Kabel vom Luftverteilungsmodul und Kabel, welches zur Steuereinheit führt, miteinander verbinden.
  • Seite 39 Betriebsanleitung Ruby 2.0 9 | Montage 7) Das Kabel wie abgebildet im Ofen verlegen und mit Kabelbindern befestigen. Abb. 36: Kabel durchziehen 8) Kabel an den Kondensator anschließen. ð Dabei ist es nicht wichtig welches Kabel an wel- chen Anschluss angeschlossen wird.
  • Seite 40 9 | Montage Betriebsanleitung Ruby 2.0 10) Luftverteilerkabel an die Steuereinheit anstecken. ð Es sind zwei Kabel (grau und braun) die anzu- schließen sind. Es ist egal welches Kabel an wel- chen Anschluss angeschlossen wird. ð Anschluss an Position 5 + 6.
  • Seite 41 Betriebsanleitung Ruby 2.0 9 | Montage 12) Das mitgelieferte L-Rohrstück auf das Luftverteilermo- dul raufstecken. Abb. 40: Mit L-Rohrstück verbinden 13) Aluflex-Schlauch wie abgebildet anbringen und mit Schlauchklemmen befestigen. 14) Das untere Kabel kann wie abgebildet befestigt wer- den, damit es nicht lose im Ofen herumhängt.
  • Seite 42 Abb. 44: Doppelanschlussstutzen montieren 18) Zur Aktivierung der Option „Air Modul“ wählen Sie in den Einstelllungen das Service-Menü. 19) Nur für Händler oder Austroflamm Servicetechniker, um in das Service-Menü zu gelangen, geben sie bitte den Service CODE ein. 20) Wählen Sie im Service-Menü „Parameter“ und wech-...
  • Seite 43 Betriebsanleitung Ruby 2.0 9 | Montage 21) Trennen Sie nun den Ofen von der Stromversorgung und starten ihn wieder neu. 22) Nach dem Neustart des Ofens ist nun im Hauptmenü die Gebläsegeschwindigkeit zu wählen. Das Gebläse beginnt erst ab einer Feuerraumtemperatur von 200°C zu drehen.
  • Seite 44 9 | Montage Betriebsanleitung Ruby 2.0 9.1.6.2 So bringen Sie die WLAN-Box am Ofen an 1) Auf der Rückwand des Ofens sind auf der rechten Sei- te 2 Bohrungen mit ISK M4 x 8 Schrauben für die Mon- tage der WLAN-Box vorbereitet. Diese Schrauben müssen vor der Montage mit einem 2 mm Inbus-...
  • Seite 45 Zur Einbindung der WLAN-Box in Ihr WLAN-Netzwerk benötigen Sie auf Ihrem SmartDevice die Aus- troflamm PelletControl APP. Die Bedienung der WLAN-Box ist nur mit der Austroflamm PelletControl APP möglich. Die aktuelle Version der Austroflamm PelletControl APP steht im App-Store (für iOS-Betriebssysteme) und bei Goo- gle Play (für Android-Betriebssysteme) zum Download bereit.
  • Seite 46 Android-Gerät her • Aktivieren Sie WLAN auf Ihrem Smartphone. • Starten Sie die Austroflamm PelletControl APP. • Die Anweisungen zum Einrichten der WiRCU-Box werden in der eingestellten Sprache Ihres SMART DEVICE angezeigt (siehe Kapitel Abändern der angezeigten APP-Sprache [}auf Seite 68]).
  • Seite 47 Betriebsanleitung Ruby 2.0 9 | Montage 3) Die APP führt Sie Schritt für Schritt mit Anweisungen durch den Verbindungsvorgang. Folgen Sie diesen Anweisungen. 4) Drücken Sie den Button „SETUP WiFi RESET“ an der WLAN-Box. Nach Betätigung des Buttons blinkt die „WLAN“-LED schnell (siehe Kapitel LED-Anzeige /...
  • Seite 48 9 | Montage Betriebsanleitung Ruby 2.0 6) Drücken Sie am APP-Bildschirm auf „WLAN-Einstel- lung starten“.
  • Seite 49 Betriebsanleitung Ruby 2.0 9 | Montage 7) Nun wird angezeigt, dass Ihr Smart-Gerät nach dem „WiRCU-XXXXXX“-WLAN-Netzwerk sucht. Die Suche dauert einige Sekunden. 8) Sobald das WLAN-Netzwerk der WiRCUBOX gefun- den ist, erscheint „WiRCUXXXXXX“. 9) Wählen Sie das vorgeschlagene WLAN-Netzwerk aus.
  • Seite 50 9 | Montage Betriebsanleitung Ruby 2.0 10) Nach Auswahl des WLAN-Netzwerk „WiRCUXXXXXX“ listet die APP alle verfügbaren WLAN-Netzwerke auf. Wählen Sie aus dieser Liste das WLAN-Netzwerk aus, mit dem Ihre WLAN-Box zukünftig verbunden sein soll.
  • Seite 51 Betriebsanleitung Ruby 2.0 9 | Montage 11) Nach der Netzwerkauswahl werden Sie zur Passwor- teingabe aufgefordert. Geben Sie das Passwort Ihres WLAN-Netzwerkes ein und drücken Sie anschließend auf „Fertig“. ACHTUNG: Falls Ihr WLAN-Netzwerk nicht Passwort geschützt ist, drücken Sie ohne Passworteingabe auf...
  • Seite 52 9 | Montage Betriebsanleitung Ruby 2.0 12) Warten Sie bis die Meldung „Einstellungen erfolgreich an WiRCU übertragen“ erscheint. Dann drücken Sie auf „Fertig“. 13) Trennen Sie nun das Datenkabel von der WLAN-Box. Schließen Sie das Kabel kurz danach wieder an.
  • Seite 53 Betriebsanleitung Ruby 2.0 9 | Montage 15) Geben Sie nun im angezeigten Fenster die MAC- Adresse und die PIN-Nummer Ihrer WLAN-Box ein. Diese Daten können Sie auf der WLAN-Box oder auf der im Lieferumfang befindlichen Info-Karte ablesen.
  • Seite 54 9 | Montage Betriebsanleitung Ruby 2.0 16) Wählen Sie die Funktion „MAC-Adresse und PIN- Nummer speichern“ aus. Damit bleibt Ihre Eingabe bis zu einer etwaigen Abänderung hinterlegt. 17) Drücken Sie auf „Verbinden”.
  • Seite 55 Betriebsanleitung Ruby 2.0 9 | Montage 18) Ihr Ofen ist nun via APP bedienbar. 19) Lesen Sie im Kapitel Funktionen und Bedienung der Austroflamm PelletControl APP [}auf Seite 67], wel- che Möglichkeiten Ihnen die APP bietet.
  • Seite 56 Gerät her • Aktivieren Sie im SMART DEVICE MENÜ die Funktion „WLAN“. • Öffnen Sie die Austroflamm PelletControl APP. • Sie erhalten nun Anweisungen zum Verbinden der WLAN-Box mit Ihrem WLAN-Router. Diese er- scheinen in der Sprache, die Ihr Smartphone als Standard aktiviert hat (falls nicht - siehe Kapitel Abändern der angezeigten APP-Sprache [}auf Seite 68]).
  • Seite 57 Betriebsanleitung Ruby 2.0 9 | Montage 3) Die APP führt Sie Schritt für Schritt mit Anweisungen durch den Verbindungsvorgang. Folgen Sie diesen Anweisungen. 4) Drücken Sie den Button „SETUP WiFi RESET“ an der WLAN-Box. Nach Betätigung des BUTTON blinkt die „WLAN“-LED schnell (siehe Kapitel LED-Anzeige /...
  • Seite 58 9 | Montage Betriebsanleitung Ruby 2.0 6) Wechseln Sie nun von der APP ins Einstellungen-Me- nü Ihres Smartdevice und aktivieren Sie das Menü WLAN.
  • Seite 59 Betriebsanleitung Ruby 2.0 9 | Montage 7) Warten Sie, bis Ihr SMART DEVICE die WLAN-Netz- werkliste im WLAN-Menü aktualisiert hat. Anschlie- ßend wählen Sie das WLAN-Netzwerk „WiR- CUXXXXXX“ aus.
  • Seite 60 9 | Montage Betriebsanleitung Ruby 2.0 8) Kehren Sie nun zur AUSTROFLAMM PelletControl App zurück. Sie werden hier aufgefordert das WLAN- Netzwerk „WiRCUXXXXXX“ auszuwählen.
  • Seite 61 Betriebsanleitung Ruby 2.0 9 | Montage 9) Nun erscheint die Aufforderung „WEITER“. Drücken Sie darauf. Eine Liste aller verfügbaren WLAN-Netzwerke, wird angezeigt. Wählen Sie aus dieser Liste das WLAN- Netzwerk aus, mit dem Ihre Box zukünftig verbunden sein soll.
  • Seite 62 9 | Montage Betriebsanleitung Ruby 2.0 10) Sie werden danach zur Passworteingabe aufgefordert. Geben Sie das Passwort Ihres WLAN-Netzwerks ein. Drücken Sie dann auf „Weiter“. (Falls Ihr WLAN-Netz- werk nicht passwortgeschützt ist, drücken Sie ohne Eingabe auf „Weiter“)
  • Seite 63 Betriebsanleitung Ruby 2.0 9 | Montage 11) Warten Sie bis die Meldung „Einstellungen erfolgreich an WiRCU übertragen“ erscheint. Dann drücken Sie auf „Fertig“. 12) Trennen Sie nun den FUMIS-Adapter von der WLAN- Box. Verbinden Sie diesen kurz danach wieder mit der WLAN-Box.
  • Seite 64 9 | Montage Betriebsanleitung Ruby 2.0 14) Geben Sie nun im angezeigten Fenster die MAC- Adresse und die PIN-Nummer Ihrer WLAN-Box ein. Diese Daten können Sie seitlich auf der WLAN-Box oder der im Lieferumfang befindlichen Info-Karte ab- lesen.
  • Seite 65 Betriebsanleitung Ruby 2.0 9 | Montage 15) Wählen Sie die Funktion „MAC-Adresse und PIN- Nummer speichern“ aus. Damit bleibt Ihre Eingabe bis zu einer etwaigen Abänderung hinterlegt. 16) Drücken Sie auf „Verbinden”.
  • Seite 66 9.1.6.3.3 Das WLAN-Netzwerk „WiRCU-XXXXXX“ wird nicht gefunden • Wenden Sie sich an Ihren AUSTROFLAMM-Händler oder führen Sie den Verbindungsvorgang mit- tels PC mit der Software WiRCU HOME PROGRAMMER durch. • Diese Software steht Ihnen als Download kostenlos auf der FUMIS HOMEPAGE https://www.fu- mis.si/en/wircu-connection-guide zur Verfügung.
  • Seite 67 9.1.6.6 Funktionen und Bedienung der Austroflamm PelletControl APP HINWEIS Alle Funktionen der WLAN-Box und der Austroflamm PelletControl APP haben Sie nur dann, wenn die WLAN-Box über die aktuelle Software verfügt und auf Ihrem Smart-Gerät die aktuelle AUSTROFLAMM PELLET CONTROL APP-VERSION geladen ist.
  • Seite 68 9 | Montage Betriebsanleitung Ruby 2.0 9.1.6.6.1 Abändern der angezeigten APP-Sprache 9.1.6.6.2 Die APP – der Hauptmenü-Bildschirm / verfügbare Funktionen Zahlreiche Schnellfunktionen und Einstellungen können direkt auf dem HAUPTMENÜ-BILDSCHIRM der APP aufgerufen werden. 1 Menüfunktion 2 gewünschte Raumtemperatur erhöhen 3 gewünschte Raumtemperatur verringern 4 Heizleistung erhöhen...
  • Seite 69 0,2 °C. Aktuelle Raumtemperatur Diese Funktion zeigt die aktuelle Raumtemperatur an. Diese wird bei jedem Austroflamm Pellet Kami- nofen Modell von einem kabelgebundenen Sensor an der rechten Rückseite des Ofens nahe dem Bo- den erfasst. Bei Verwendung des optionalen drahtlosen Temperatursensors / AUSTROFLAMM SMART SPOT wird die aktuelle Raumtemperatur vom Standort dieses Sensors ausgemessen.
  • Seite 70 9 | Montage Betriebsanleitung Ruby 2.0 9.1.6.6.3 Weitere APP-Menüs Im MENÜ-Einstellungen stehen folgende Untermenüs zur Verfügung: • Timers • Einstellungen • Zeit und Datum • Eco-Modus • Über • Service-Info • Protokolle • Abmeldung...
  • Seite 71 Betriebsanleitung Ruby 2.0 9 | Montage TIMERS-MENÜ Damit können Tages- und Wochenprogramme für das Heiz- gerät festgelegt werden. Die festgelegten Heizzeiten sind einfach aktivier- und deaktivierbar. Ganz nach Bedarf. Die gespeicherten Heizzeiten lassen sich einfach abändern und neue Heizzeitenwünsche sind ebenfalls leicht zu ergänzen.
  • Seite 72 9 | Montage Betriebsanleitung Ruby 2.0 EINSTELLUNGEN Mit diesem Menü lassen sich folgende Einstellungen durch- führen: • SPRACHE: Die angezeigte Sprache kann geändert wer- den. • MITTEILUNGEN: Das Anzeigen von Fehler- und Warn- meldungen während des Ofenbetrieb kann aktiviert oder deaktiviert werden.
  • Seite 73 Betriebsanleitung Ruby 2.0 9 | Montage UHRZEIT UND DATUM Die korrekte Eingabe von Uhrzeit und Datum ist für die TI- MERFUNKTION und die STATISTIK-ANZEIGE zwingend er- forderlich. Die Uhrzeit und Datum können entweder • manuell oder • automatisch über die Telefoneinstellungen...
  • Seite 74 9 | Montage Betriebsanleitung Ruby 2.0 ECO-MODUS Bei aktiviertem ECO-MODUS startet und stoppt das Heizge- rät automatisch, sobald die festgelegten Temperaturgrenz- werte erreicht sind. Beispiel: • Die gewünschte Raumtemperatur beträgt 23 °C. • Die Abschalt-Temperatur ist mit 0,6 °C festgelegt.
  • Seite 75 Betriebsanleitung Ruby 2.0 9 | Montage ÜBER Das MENÜ ÜBER zeigt die APP-, die WLAN-Box-, die CON- TROLLER-Softwareversion und die Betriebssoftware-version des Heizgerätes an. Weiteres sind MAC-Adresse und die Stärke des WLAN-Signal ablesbar. Für einen optimalen Be- trieb der WiRCU-Box ist darauf zu achten, dass der Wert zwischen -10 dBm und -80 dBm liegt.
  • Seite 76 9 | Montage Betriebsanleitung Ruby 2.0 SERVICE-INFO Dieses Menü informiert wie folgt: • SERVICE-INFO zeigt die verbleibende Zeit bis zur jährli- chen Wartung an. • STATISTK zeigt die Anzahl der Ofen-Zündungen, der Netzstunden und der Betriebsstunden an. • Unter DIAGNOSE ist der Betriebsstatus des Heizgeräts einsehbar.
  • Seite 77 Betriebsanleitung Ruby 2.0 9 | Montage PROTOKOLLE Hier werden aufgetretene Fehler chronologisch gereiht protokolliert. Diese Information ist bei der Behebung von Funktionsstörung für den AUSTROFLAMM SERVICE TECH- NIKER sehr wertvoll.
  • Seite 78 10 | Betrieb Betriebsanleitung Ruby 2.0 Betrieb 10.1 Voraussetzungen für den Betrieb Externe Verbrennungsluftzufuhr Jede Verbrennung benötigt Sauerstoff. Dieser wird der Umgebung des Heizgerätes entzogen. In modernen Gebäuden ist die Außenhülle sehr dicht. Es strömt daher nicht genug frische Verbren- nungsluft nach.
  • Seite 79 • Der Kamin soll mind. 3-12 Pa Zug bereitstellen, um auch im Falle eines Stromausfalls die Rauchga- se ausreichend abzuziehen. • Die Austroflamm GmbH übernimmt keine Haftung und Verantwortung für den Anschluss unserer Heizgeräte an gemeinsame Abgasleitungen/Schornsteine – Mehrfachbelegung. Wenden Sie sich für weitere Informationen an einen Schornsteinfeger und überprüfen Sie Ihre nationalen, regiona-...
  • Seite 80 10 | Betrieb Betriebsanleitung Ruby 2.0 Pelletbetrieb Im Pelletbetrieb werden Pelletmenge und Verbrennungsluft entsprechend der eingestellten Heizleistung zugeführt. In der Raumtemperatur-Anzeige muss die gewünschte Raumtemperatur eingestellt werden. Ist diese erreicht, re- gelt der Ofen automatisch auf die kleinste Leistungsstufe Abb. 48: Pelletbetrieb bzw.
  • Seite 81 Inbetriebnahme 11.1 Erste Inbetriebnahme Bei der Erstinbetriebnahme Ihres Pellet Kaminofens begleitet Sie ein autorisierter Austroflamm Service Techniker. Er zeigt Ihnen dabei die korrekte Bedienung und die Funktionen des Gerätes. Er informiert Sie auch über Optionen für Ihren Ofen – z.B.: WLAN-OPTION, kabelloser SMARTSPOT zur Regelung der gewünschten Raumtemperatur.
  • Seite 82 Diese Funktion kann durch den Servicetechniker mit einem Technikerdisplay oder über das optionale WLAN-Modul in Verbindung mit der Austroflamm Pelletcontrol APP eingestellt werden. Es können ma- ximal 6 Heizzeiten per Woche und 3 Heizzeiten per Tag festgelegt und gespeichert werden.
  • Seite 83 Ihr Ofen wird standardmäßig im Modulations-Modus ausge- liefert. Die Aktivierung des ECO-Modus kann durch den autorisier- ten Austroflamm Service Techniker oder durch Sie selbst über das optionale WLAN-Modul mit der Austroflamm Pel- letcontrol APP erfolgen. Bei aktiviertem ECO-Modus schaltet der Pelletofen bei Er- reichen der gewünschten Raum-Solltemperatur (zuzüglich...
  • Seite 84 Sie bitte der Anleitung zu Ihrem WLAN-Modul bzw. fol- gen Sie den Installations-Anweisungen der Austroflamm PelletControl App. Die erforderliche App „Austroflamm PelletControl“ hier her- unterladen und dann starten: Abb. 52: Apple iOS QR Code Abb. 53: Google Play / Android QR Code...
  • Seite 85 Betriebsanleitung Ruby 2.0 12 | Bedienung 12.2 Bedienung mittels IR-Fernbedienung Im Lieferumfang Ihres Ofens befindet sich eine IR-Fernbe- dienung. Folgende Funktionen stehen Ihnen damit zu Ver- fügung: Achten Sie auf „Sichtkontakt“ zwischen der Fernbedienung und dem Bedienfeld. Abb. 54: IR-Fernbedienung 1 Ein / Aus...
  • Seite 86 12 | Bedienung Betriebsanleitung Ruby 2.0 12.3 Bedienung mittels Touchdisplay 12.3.1 Display - Raumtemperaturanzeige, div. Funktionen Durch Drücken auf das entsprechende Symbol kann in die jeweilige Einstellung bzw. Funktion gewechselt werden. Die gewünschte Soll-Temperatur kann durch Drücken der Tasten in 0,2°C-Schritten zwischen 5°C und 40 °C eingestellt werden.
  • Seite 87 Für RUBY ist optional ein Luftverteilermodul erhältlich. Damit kann ein zusätzlicher Raum via Warmluft beheizt werden. Die Warmluft wird von der Feuerraumrückwand abgesaugt. Für den Einbau und weitere Information wenden Sie sich bitte an Ihren Austroflamm Händler. 12.4.2 Funktion - Füllstandsanzeige Die Füllstandsanzeige informiert Sie über den Füllstand Ih-...
  • Seite 88 12 | Bedienung Betriebsanleitung Ruby 2.0 12.4.3 Funktion - Timers, Heizzeiten festlegen Durch Drücken der Taste „TIMERS“ in der Heizleistungsan- zeige gelangen Sie in das Menü „Heizzeiten“. Aktivieren Sie die Heizzeiten, indem Sie in der rechten obe- ren Ecke des Displays auf „ON“ drücken.
  • Seite 89 Betriebsanleitung Ruby 2.0 12 | Bedienung 12.5 Neue Heizzeiten einstellen / bearbeiten EINSTELLEN: 1) Legen Sie die Wochentage, den Beginn und das Ende der Heizzeit und die Raumtemperatur entsprechend fest. 2) Speichern Sie die Heizzeit durch Drücken des „Spei- chern“-Symbols.
  • Seite 90 13 | Einstellungen Betriebsanleitung Ruby 2.0 Einstellungen 13.1 Display - Einstellungen Durch Drücken der Taste „EINST.“ in der Menüliste gelangen Sie in das Menü „Einstellungen“. Sie können nun mit den Pfeiltasten hinauf bzw. hinunter scrollen. Durch Drücken des gewünschten Menüpunktes wechseln Sie in diese Funktion.
  • Seite 91 Betriebsanleitung Ruby 2.0 13 | Einstellungen 13.2 Menüpunkt - Zeit/Datum Die Einstellung der Tageszeit ist für die korrekte Heizzeit, die Statistikfunktion und das Protokollieren von Fehlern er- forderlich. Stellen Sie Stunden, Minuten, Wochentag, Monat und Jahr ein und bestätigen Sie die Einstellung mit OK.
  • Seite 92 13 | Einstellungen Betriebsanleitung Ruby 2.0 13.5 Menüpunkt - Eco-Modus Der Eco-Modus ermöglicht das automatische Ab- und Ein- schalten des Ofens unter bestimmten von Ihnen vorgege- benen Temperatureinstellungen. Sie können im Menüpunkt Eco-Modus die Abschalt- und Neustarttemperatur festlegen. Um ein zu häufiges Starten / Stoppen zu verhindern, sollten die Temperaturgrenzen nicht zu eng gesetzt werden.
  • Seite 93 Betriebsanleitung Ruby 2.0 13 | Einstellungen 13.8 Menüpunkt - Anzeigeoptionen Folgende Anzeigeoptionen stehen Ihnen zu Verfügung. Abb. 67: Anzeigeoptionen Display Helligkeit Bestimmt die Display Helligkeit während der Bedienung und während des Ruhe Modus. Abb. 68: Display Helligkeit Ruhe Modus Wird für 30 Sekunden nichts am Display gedrückt, wechselt die Anzeige auf den eingestellten Ruhe Modus.
  • Seite 94 Ofens in der Zündungsphase 2 verfügbar. 13.12 Menüpunkt - Servicefälligkeit Hier sehen Sie, wie viele wartungsfreie Betriebsstunden Ihr Ofen bis zu einem notwendigen Service noch hat. Das Service muss durch einen autorisierten Austroflamm Techniker erfolgen. Abb. 74: Servicefälligkeit 13.13 Menüpunkt - Service-Menü...
  • Seite 95 Betriebsanleitung Ruby 2.0 13 | Einstellungen 13.14 Menüpunkt - Displaysperre Sie haben die Möglichkeit, Funktionen auf dem Display ein- zuschränken („Kindersicherheit“). Niedrige Sperrstufe. Menüfunktionen sind deaktiviert. Die Heizleistung kann nicht mehr verändert werden. Der Ofen kann jedoch weiterhin gestartet / gestoppt werden.
  • Seite 96 13 | Einstellungen Betriebsanleitung Ruby 2.0 13.18 Menüpunkt - Tipps Hier finden Sie wichtige „Tipps“ für den richtigen Betrieb Ih- res Ofens und Antworten auf Fragen bei möglichen Proble- men. Abb. 79: Tipps 13.19 Feuerraumtür einstellen 1) Tür öffnen. Abb. 80: Tür öffnen 2) Die Scharniere (1) können mit den gekennzeichneten...
  • Seite 97 1 x jährlich Aschebox, Tankdeckel); gegebenenfalls ersetzen. Der Pelletofen und seine Teile sind gemäß obenstehender Übersicht zu reinigen. Lassen Sie Ihren Pelletofen jährlich vor Beginn der Heizsaison von einem Austroflamm-Techniker über- prüfen und warten. 14.2 Austausch der Speicherbatterie In der Steuereinheit befindet sich eine CR2032 Speicherbatterie. Diese Batterie ermöglicht der Steuereinheit bestimmte Daten zu speichern - z.B. Uhrzeit, Datum, Heizzeiten usw.
  • Seite 98 15 | Reinigung Betriebsanleitung Ruby 2.0 Reinigung 15.1 Pelletofen, Rauchgaswege, Rauchrohr reinigen Der Pelletofen, die Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. • nach der Reinigung des Schornsteines • auf Ablagerungen untersucht und • ggf. gereinigt werden.
  • Seite 99 Betriebsanleitung Ruby 2.0 15 | Reinigung 15.3 Rauchgaszüge reinigen 1) Rauchrohre abnehmen. 2) Ruß und Staub in den Rauchrohren abbürsten oder absaugen. 3) Oberen Deckel abnehmen. Abb. 84: Deckel abnehmen 4) Schrauben vom Deckel links und rechts lösen. Abb. 85: Schrauben lösen...
  • Seite 100 15 | Reinigung Betriebsanleitung Ruby 2.0 5) Deckel öffnen. Abb. 86: Deckel öffnen 6) SK-Muttern (1) lösen. 7) Zuerst das Strahlungsblech (2) abnehmen. 8) Dann den Gussdeckel (3) abnehmen. HINWEIS Dichtungen nicht beschädigen. Abb. 87: Strahlungsblech und Gussdeckel abnehmen 9) Mit einer Bürste den eingefärbten Hohlraum reinigen.
  • Seite 101 Betriebsanleitung Ruby 2.0 15 | Reinigung 10) Tür öffnen und den Feuerraum mit einem Staubsau- ger reinigen. Abb. 89: Feuerraum reinigen 11) Hebel nach oben drehen und die Aschebox heraus- nehmen. Abb. 90: Aschebox herausnehmen 12) Mutter (1) lösen. 13) Revisionsronde (2) und Flachdichtung (3) herausneh- men.
  • Seite 102 15 | Reinigung Betriebsanleitung Ruby 2.0 17) Die Schrauben der vorderen Verkleidung lösen und Verkleidung nach oben abnehmen. Abb. 92: Vordere Verkleidung abnehmen 18) Putzdeckel entfernen und mit einem Staubsauger In- nenraum des Rauchgas-Verteilers reinigen. 19) Alle Teile wieder am Pelletofen anbringen und mon- tieren.
  • Seite 103 15.4 Türglas reinigen Glas mit Scheibenreiniger einsprühen und leicht einwirken lassen. • Wir empfehlen das Glas mit unserem Austroflamm Glasreiniger oder handelsüblichem Fenster- glasreiniger zu reinigen. • Vermeiden Sie, dass Tür- oder Glasdichtungen mit Wasser oder Reiniger in Kontakt kommen, da diese sonst aushärten und dadurch ihre Funktion verlieren.
  • Seite 104 16 | Hilfe Betriebsanleitung Ruby 2.0 Hilfe 16.1 Auflistung der Alarme und Fehler Alarme werden am Bedienfeld gelb dargestellt. Der Pelletofen kann bei Alarmanzeige weiter benutzt werden. Fehler werden rot angezeigt. Der Pelletofen ist bei Fehleranzeigen nicht betriebsbereit. Warncode Beschreibung Mögliche Ursache...
  • Seite 105 Betriebsanleitung Ruby 2.0 16 | Hilfe Warncode Beschreibung Mögliche Ursache Lösung Fehlercode 4. Kontaktieren Sie bitte Ihren Austroflamm-Händler. 5. Kontaktieren Sie bitte Ihren Austroflamm-Händler. Entleeren Sie den Brennertopf, setzen Sie den Fehler zurück und starten Sie den Ofen neu. Sollte der Fehler weiterhin beste- hen, kontaktieren Sie bitte Ihren Austroflamm-Händle...
  • Seite 106 16 | Hilfe Betriebsanleitung Ruby 2.0 Warncode Beschreibung Mögliche Ursache Lösung Fehlercode Entleeren Sie den Brennertopf, setzen Sie den Fehler zurück und starten Sie den Ofen neu. Sollte der Fehler weiterhin beste- hen, kontaktieren Sie bitte Ihren Austroflamm-Händler. Fehler -...
  • Seite 107 Betriebsanleitung Ruby 2.0 16 | Hilfe 16.3 Sicherheitstemperaturbegrenzer Ihr Ofen ist auf der Rückseite mit einem Sicherheitstempera- turbegrenzer (1) ausgestattet. Dieser schaltet bei Überhitzung (Temp. ≥ 105 °C) automa- tisch ab. Im Falle einer Abschaltung muss die Ursache er- mittelt werden. Um den Ofen wieder betriebsbereit zu ma- chen, drücken Sie den grünen Reset-Knopf nach Abkühlung...
  • Seite 108 Betriebsanleitung Ruby 2.0 Elektrischer Anschlussplan 17.1 Elektrischer Anschluss HINWEIS Reparaturen an Ihrem Pelletofen dürfen nur von autorisierten Austroflamm-Technikern durchgeführt werden. Ihr Pelletofen ist für den Anschluss an ein 230-V/50-Hz-Netz konzipiert. Das Anschlusskabel befindet sich im Beipack. An der Geräterückseite befindet sich die Netzanschluss- buchse, welche mit einer T2,5A-Glasrohrsicherung abgesi- chert ist.
  • Seite 109 Betriebsanleitung Ruby 2.0 17 | Elektrischer Anschlussplan 17.2 Modelle mit permanent drehendem Schneckenmotor E-Anschlussplan – Übersicht Display PWM-DC Wechsler RPM / HAL-IC Raumtemperaturfühler Feuerraumtemperaturfühler Differenzdruckmessung Zentrale Erdungspunkt Steuerung Erdung Keramikzündung Rauchgasgebläse 24V Trafo Sicherheitstemperaturbegrenzer Tankdeckel-Sicherheitsschalter...
  • Seite 110 17 | Elektrischer Anschlussplan Betriebsanleitung Ruby 2.0 Rostpositionierung Rostmotor OPT1 SLAN OPT2 Externer Thermostat OPT3 Luftverteilermodul Siehe Detaillierter E-Anschlussplan Rauchgasgebläse +16V GND GND RAUCHGASGEBLÄSE...
  • Seite 111 Betriebsanleitung Ruby 2.0 17 | Elektrischer Anschlussplan Permanent Schneckenmotor +16V GND GND PWM-DC SCHNECKEN WECHSLER -MOTOR TRAFO 24 Vdc Rostmotor ROSTMOTOR...
  • Seite 112 17 | Elektrischer Anschlussplan Betriebsanleitung Ruby 2.0 Datenkabel-Splitter OPT1 WLAN DISPLAY SPLITTER TRAFO 5 Vdc...
  • Seite 113 Betriebsanleitung Ruby 2.0 18 | Demontage Demontage Für eine fachgerechte Demontage bzw. Zerlegung des Pelletofens wenden Sie sich an Ihren Austro- flamm-Fachhändler. 18.1 Dekor Glas demontieren 1) Tür öffnen. Abb. 98: Tür öffnen 2) Die Schrauben von den Glashaltern lösen und die Glashalter entferne.
  • Seite 114 18 | Demontage Betriebsanleitung Ruby 2.0 3) Das innere Türglas abnehmen. Abb. 100: Türglas abnehmen 4) Die vier Hutmuttern samt Beilagscheiben und Federn lösen und das Dekoglas abnehmen. 5) Die Dichtungen die in den oberen und unteren Ecken der Glasstür sind entfernen.
  • Seite 115 Betriebsanleitung Ruby 2.0 19 | Zubehör Zubehör Lassen Sie defekte Teile (Zubehör, Ersatzteile) von Ihrem Pelletofenfachhändler austauschen. Damit ist gewährleistet, dass Ihr Pelletofen sicher und funktionstüchtig ist und bleibt. Zubehör Pos. Stück Artikel Artikel-Nr. RUBY 2.0 808101 Verkleidung Keramik komplett...
  • Seite 116 20 | Ersatzteile Betriebsanleitung Ruby 2.0 Ersatzteile Gerne können Ersatzteile über unsere Händler bestellt werden.
  • Seite 117 Betriebsanleitung Ruby 2.0 21 | Entsorgung Entsorgung HINWEIS Um den Pelletofen ordnungsgemäß zu entsorgen, nehmen Sie Kontakt mit dem lokalen (ggfs. städti- schen) Entsorgungsunternehmen auf. HINWEIS Wir empfehlen, die feuerberührten Komponenten des Pelletofens wie Glas, Brennkammer, Roste, Feuerraumauskleidung (Keramott), Keramik, Sensoren, Umlenkplatten herauszunehmen und im Haus- müll zu entsorgen.
  • Seite 118 21 | Entsorgung Betriebsanleitung Ruby 2.0 Griffe und Deko-Elemente aus Metall Falls vorhanden, Griffe und Deko-Elemente aus Metall ab- bzw. ausbauen und als Metallschrott entsor- gen. Lokale Entsorgungsmöglichkeiten müssen beachtet werden.
  • Seite 119 Gewährleistung und Garantie 1. Garantieerklärung Für Ihren Austroflamm Pelletofen garantieren wir für die einwandfreie Funktion des Korpus sechs Jah- re, aller weiteren Bauteile aus Stahl und Guss zwei Jahre ab dem Erstverkaufsdatum. Stahl- und Gussteile sowie Elektro- und Elektronikbestandteile, die während der Garantiezeit Material- und/oder Verarbeitungsmängel aufweisen („Garantiefall“), werden gegen Neuteile ersetzt, sofern der...
  • Seite 120 Sind Sie mit der entsprechenden Verarbeitung ihrer personenbezogenen Daten zu den nachfolgen- den Nutzungszwecken einverstanden, so kreuzen Sie dies bitte an. o Hiermit stimme ich zu, dass mir die Austroflamm GmbH sowie die AUSTROFLAMM Service GmbH & Co KG per E-Mail/ SMS/ Telefon Service-Reminder und Angebote zu weiteren Produkten der Austro- flamm GmbH zu Werbezwecken übersenden darf.
  • Seite 121 Der Endkunde bestätigt, dass er den Ofen nun selbständig in Betrieb nehmen kann. Er bestätigt Wei- teres, dass der Ofen voll funktionstüchtig und mängelfrei ist. Inbetriebnahmeprotokoll zusammen mit dem Blatt Datenverarbeitung an service@austroflamm.com senden oder online über die Produktregistrierung hochladen. Produktregistrierung ist unter folgen- den Link abrufbar https://www.austroflamm.com/de/service/produktregistrierung.
  • Seite 122 25 | Serviceprotokoll Betriebsanleitung Ruby 2.0 Serviceprotokoll Datum Techniker Anmerkungen Durchgeführte Arbeiten, verbaute Ersatzteile...
  • Seite 123 Betriebsanleitung Ruby 2.0 25 | Serviceprotokoll Datum Techniker Anmerkungen Durchgeführte Arbeiten, verbaute Ersatzteile...
  • Seite 124 Notizen / notes / appunti / remarques...
  • Seite 125 Notizen / notes / appunti / remarques...
  • Seite 126 AUSTROFLAMM GMBH Austroflamm-Platz 1 A- 4631 Krenglbach Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com 808001-945165...
