Betriebsanleitung Ruby 2.0

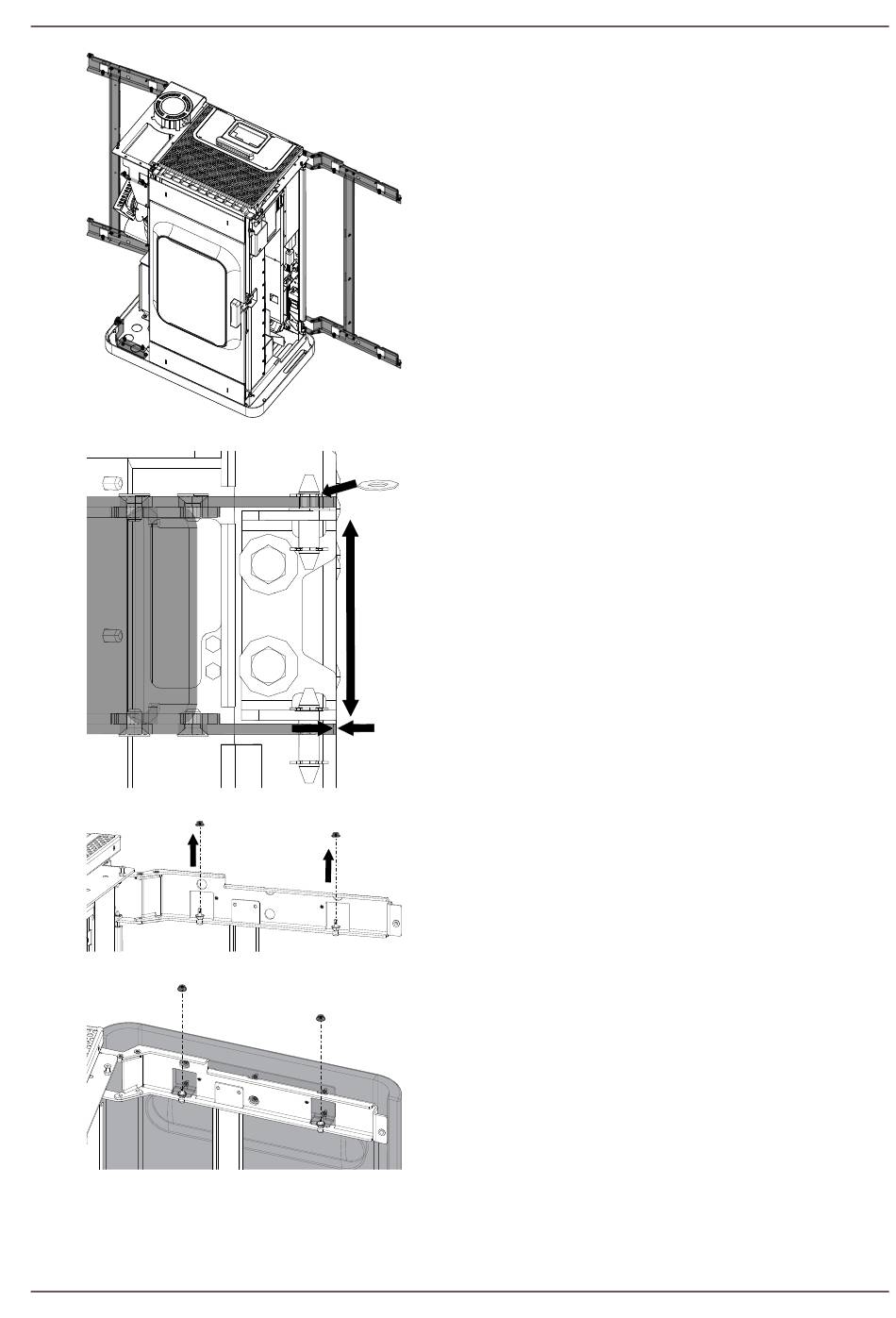

Abb. 18: Tragarme aufklappen
Abb. 19: Höhe der Tragarme einstellen
Abb. 20: Muttern lösen
Abb. 21: Keramikverkleidung anbringen
DE
4) Tragarme aufklappen.
5) Die Höhe der Tragarme kann an der oberen Stelle mit
einer zusätzlichen Beilagscheibe erhöht werden.
6) Seitlich soll es keinen Abstand zum Pelletofen geben.
0 mm
7) An den Tragarmen sind jeweils oben, unten, links und
rechts Muttern vormontiert. Diese Muttern lösen.
8) Keramikverkleidung nun auf die Tragarme anbringen
und mit den vorhin gelösten Muttern befestigen.
9) Wiederholen Sie den Schritt auch für die andere Seite.
10) Tragarme mit Keramikverkleidung zum Pelletofen dre-
hen.
9 | Montage
31
