Betriebsanleitung Ruby 2.0
17.2 Modelle mit permanent drehendem Schneckenmotor

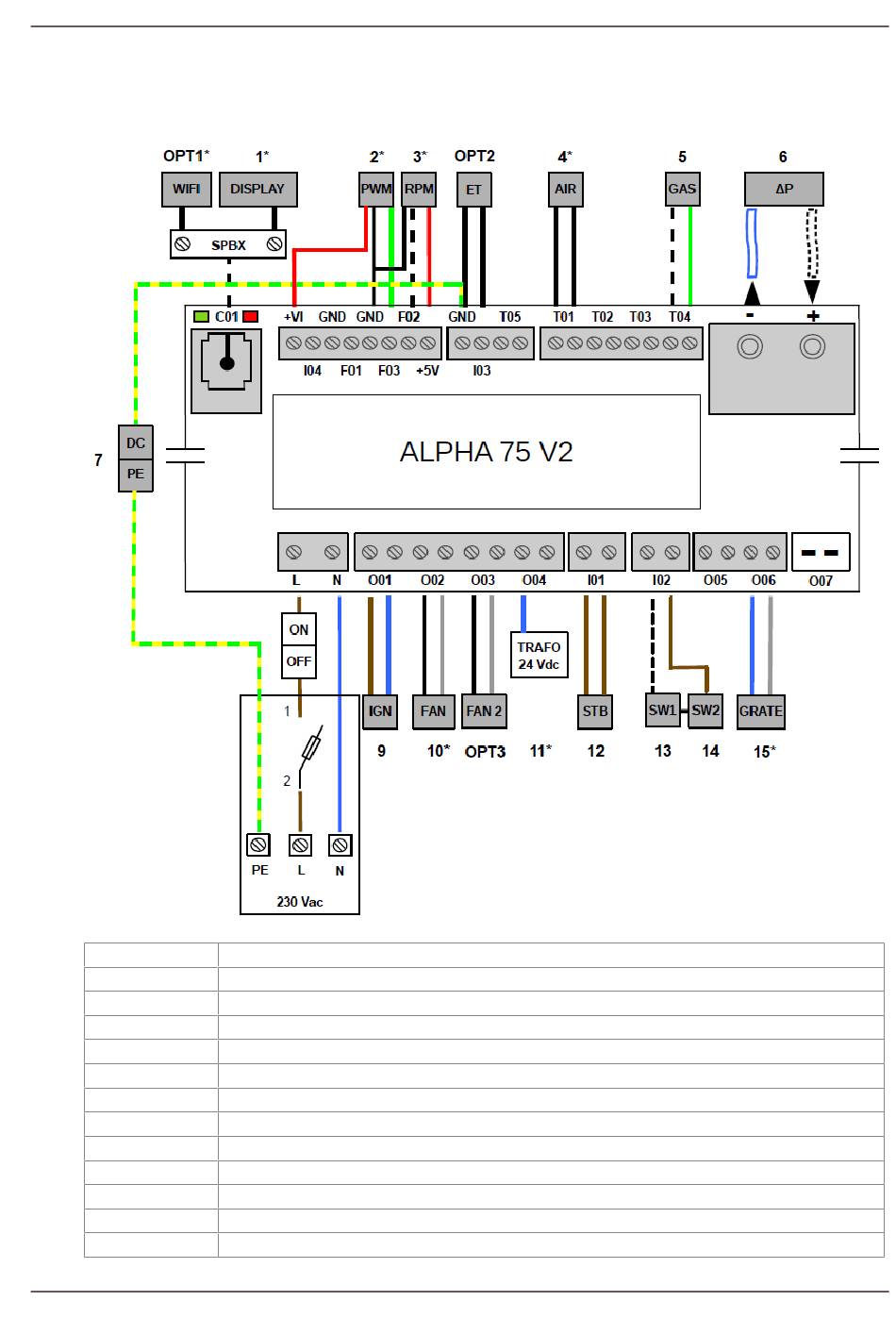

E-Anschlussplan – Übersicht
1
2
3
4
5
6
7
8
9
10
11
12
13
Display
PWM-DC Wechsler
RPM / HAL-IC
Raumtemperaturfühler
Feuerraumtemperaturfühler
Differenzdruckmessung
Zentrale Erdungspunkt
Steuerung Erdung
Keramikzündung
Rauchgasgebläse
24V Trafo
Sicherheitstemperaturbegrenzer
Tankdeckel-Sicherheitsschalter
DE
17 | Elektrischer Anschlussplan
109
