9 | Montage

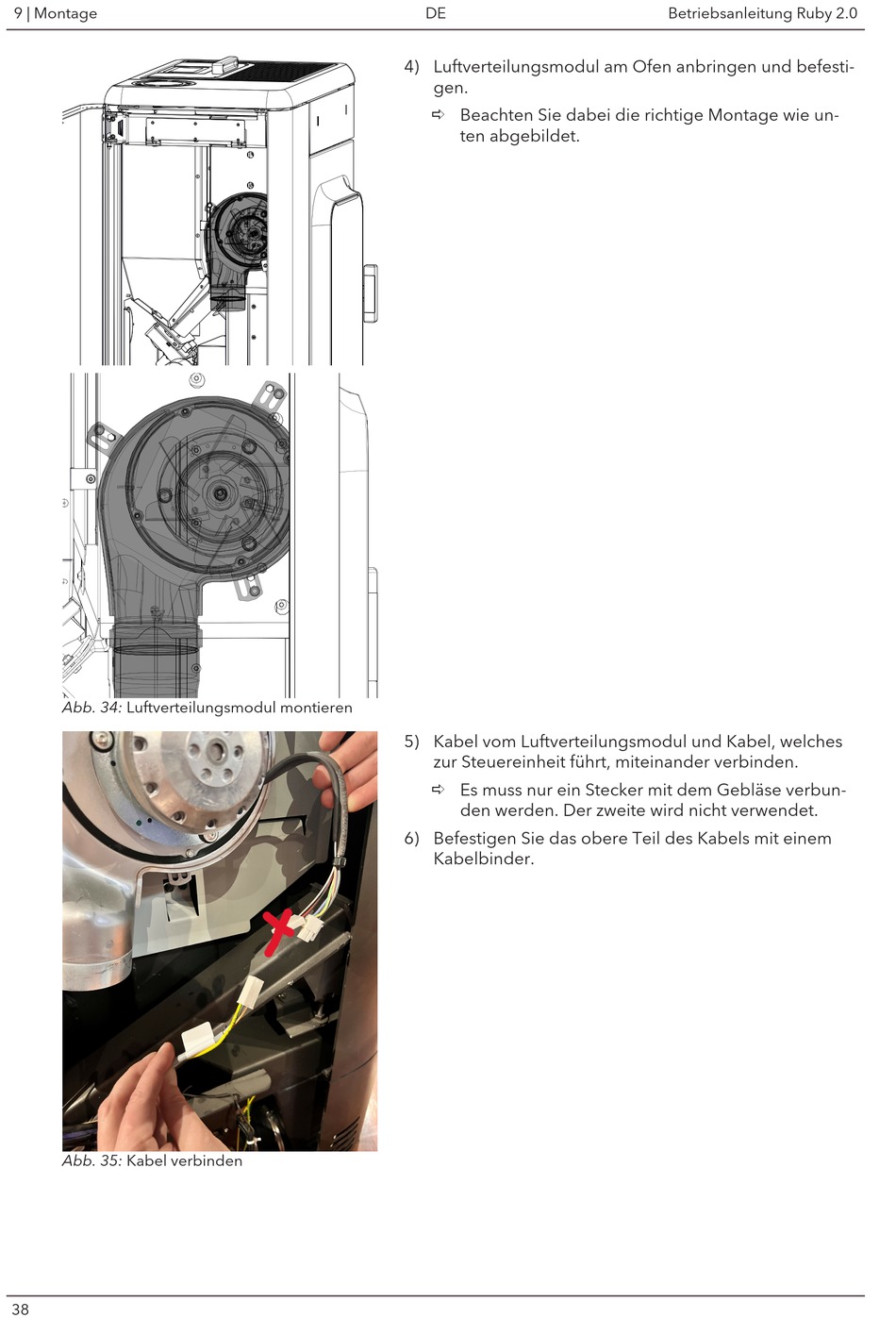

Abb. 34: Luftverteilungsmodul montieren
Abb. 35: Kabel verbinden
38
DE
4) Luftverteilungsmodul am Ofen anbringen und befesti-
gen.
ð Beachten Sie dabei die richtige Montage wie un-
ten abgebildet.
5) Kabel vom Luftverteilungsmodul und Kabel, welches
zur Steuereinheit führt, miteinander verbinden.
ð Es muss nur ein Stecker mit dem Gebläse verbun-
den werden. Der zweite wird nicht verwendet.
6) Befestigen Sie das obere Teil des Kabels mit einem
Kabelbinder.
Betriebsanleitung Ruby 2.0
