9 | Montage

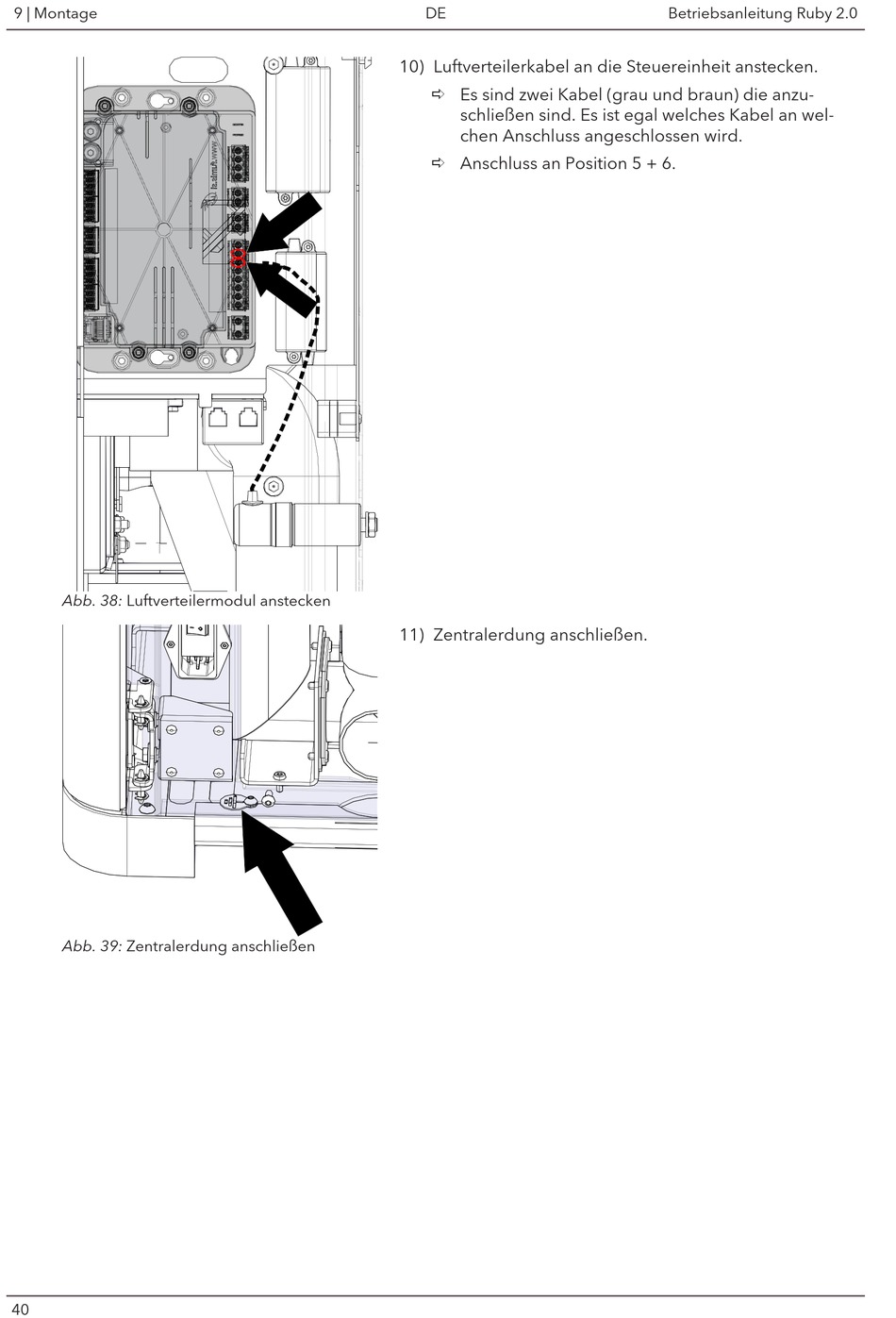

Abb. 38: Luftverteilermodul anstecken
Abb. 39: Zentralerdung anschließen
40
DE
10) Luftverteilerkabel an die Steuereinheit anstecken.
ð Es sind zwei Kabel (grau und braun) die anzu-
schließen sind. Es ist egal welches Kabel an wel-
chen Anschluss angeschlossen wird.
ð Anschluss an Position 5 + 6.
11) Zentralerdung anschließen.
Betriebsanleitung Ruby 2.0
