9 | Montage

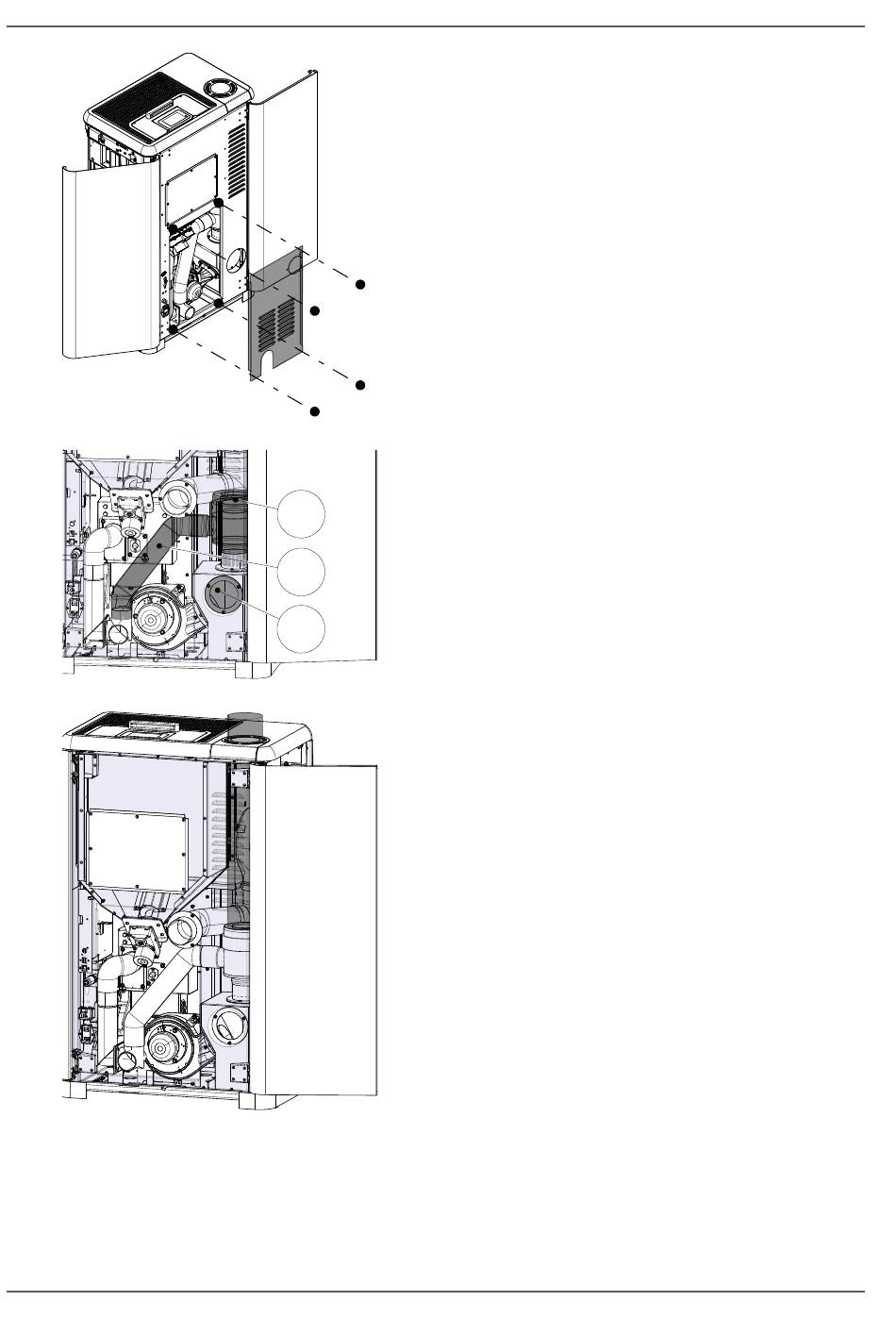

Abb. 12: Rückwand abmontieren
Abb. 13: Poujoulat montieren
Abb. 14: Abgasrohr anschließen
28
DE
5) Rückwand abmontieren.
6) Abdeckung (1) abnehmen.
7) Poujoulat (2) mittels den 3 Schrauben an den RG-Ver-
teiler montieren.
2
8) Das Rohr (3) mit dem Winkelrohr an die Zuluft an-
schließen.
3
1
9) Das Abgasrohr oben am Poujoulat anschließen.
Betriebsanleitung Ruby 2.0
