Energi Savr Node QS
Installation des Programmierungsanschlusses
ACHTUNG! Stromschlaggefahr. Gefahr schwerer oder tödlicher Verletzungen. KEINE SPANNUNGSFÜHRENDEN
LEITUNGEN ANSCHLIESSEN! Unterbrechen Sie die Stromversorgung am Sicherungsautomaten oder Trennschalter,
bevor Energi Savr Node QS angeschlossen oder gewartet wird.
Tasten und LEDs auf der Vorderseite des Produktes sind zur Programmierung und Störungsbehebung. Sollten Sie
Verkabelungsprobleme beim Zugang zu den Tasten und LEDs feststellen, bitte wenden Sie sich an einen geprüften
Elektroinstallateur.
• Zur Programmierung von Energi Savr Node QS in Installationen, bei denen eine Inbetriebnahme erforderlich ist, Energi Savr
Node QS Application für Apple iPod touch oder iPhone mobile digitale Geräte verwendet wird.

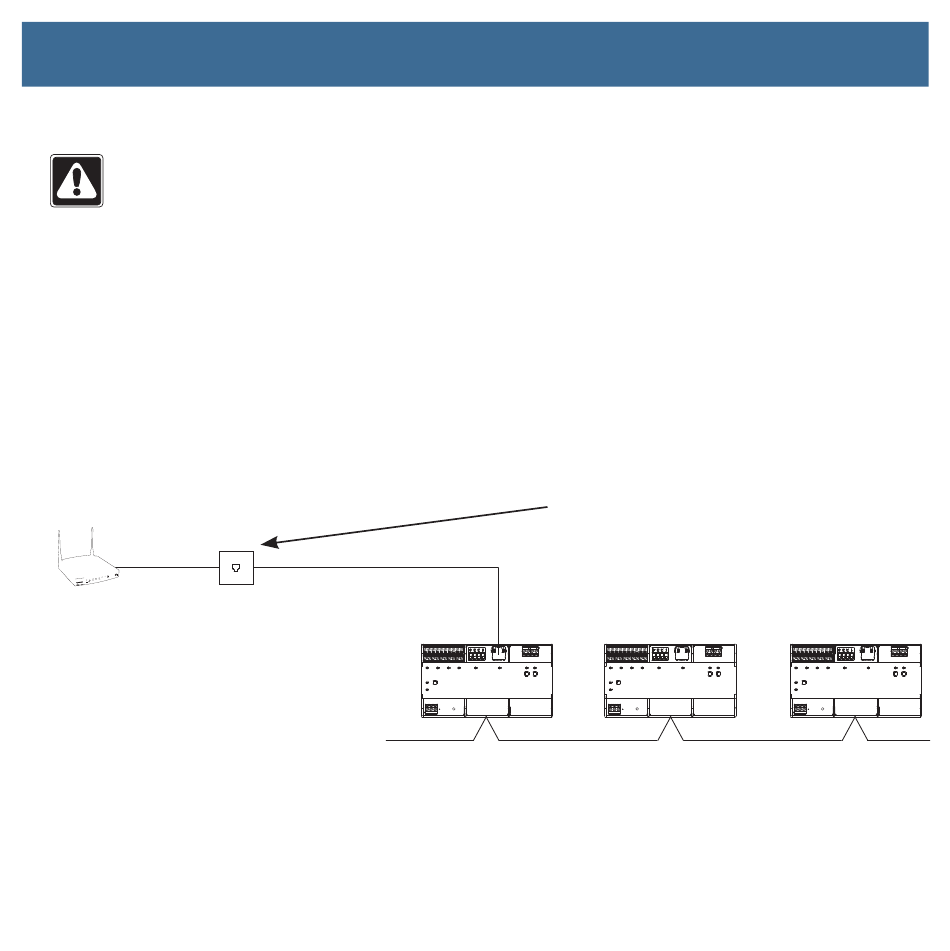

• Die Verbindung an das System erfolgt wie unten abgebildet über WLAN mit einem drahtlosen Router.
• Es wird empfohlen, dass die Person, die das System programmiert, während der Programmierung alle Leuchten sehen kann.
HINWEIS: Der Ethernet-Programmierungsanschluss wird nicht benutzt, wenn Energi Savr Node QS Teil eines Quantum
Systems ist.
Empfehlung: Installieren Sie eine Ethernet Buchse für die Inbetriebnahme
WLAN Router
(Fremdhersteller)
Drahtloser Router - vorübergehend
(während der Systeminbetriebnahme
und zukünftiger Einstellungen) oder
dauerhaft angeschlossen.
Alle Leuchten sollten vom Funkab-
deckungsbereich des Routers aus
sichtbar sein
Bitte schalten Sie den Energi Savr Node aus, bevor Sie es mit dem Ethernet Kabel verbinden.
Installationsanleitung für Energi Savr Node
DALI | Installationsanleitung
TM
Eigener Ethernet-Anschluss für
Energi-Savr-Node-QS-Geräte
QS DALI
TM
Leicht zu erreichende Ethernet
Buchse im Bereich, in dem sich
die Leuchten befinden
Energi Savr Node QS
QS-Bus-Leitung
-
®
|
