Energi Savr Node QS
Schrittweise Installationsanleitung

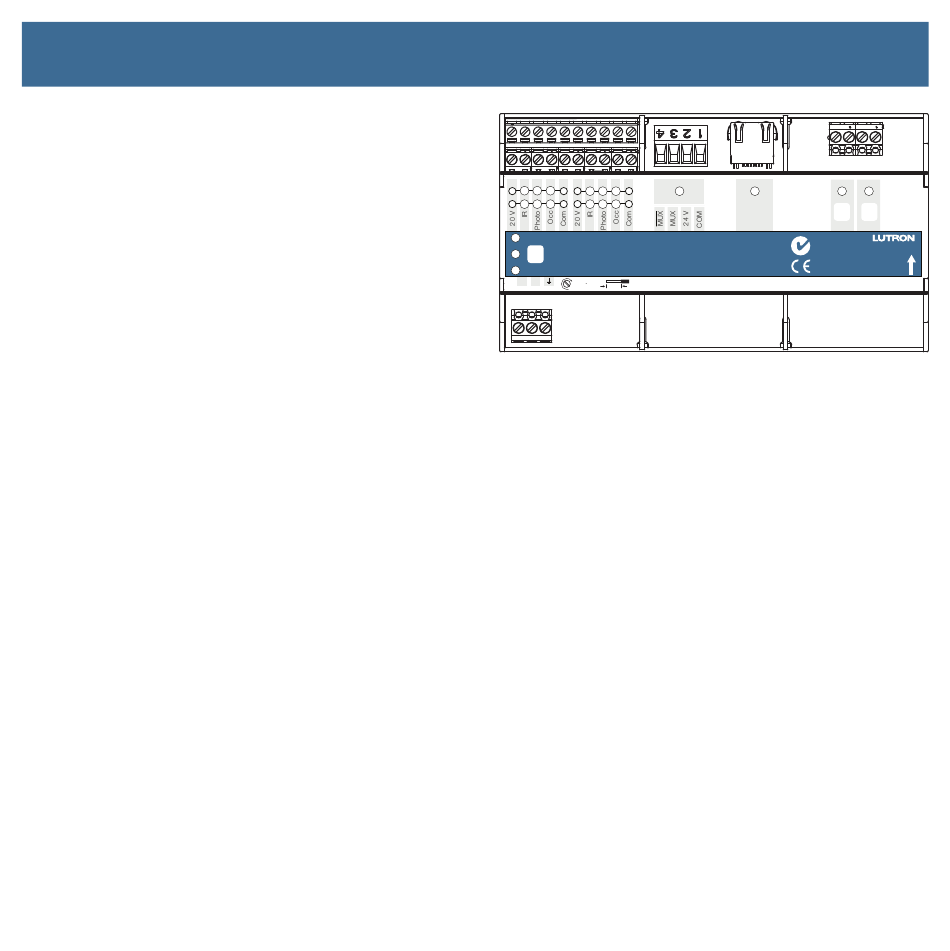

Schritt 1: Montage von Energi Savr Node QS
Hinweis: Bringen Sie Energi Savr Node QS an einem
Standort an, an dem er leicht zu finden und gut er-
reichbar ist, falls Wartungs- oder Fehlersucharbeiten
nötig werden sollten. Energi Savr Node QS muss so
angebracht werden, dass die Richtungspfeile nach
oben zeigen.
Verwenden Sie einen Verteilerkasten mit Schutzart
IP65 und integrierter Hutschiene. Energi Savr Node
QS ist 161,7 mm breit.
Zum Anbringen von Energi Savr Node QS an der
Hutschiene:
1. Haken Sie Energi Savr Node QS oben auf die
Hutschiene
2. Schwenken Sie Energi Savr Node QS auf die
Hutschiene
3. Drücken Sie Energi Savr Node QS auf, bis die
Klammern einrasten
Zum Abnehmen von Energi Savr Node QS von der
Hutschiene:
1. Entriegeln Sie die orange Klammern mit einem
Schraubendreher.
2. Gehen Sie die obigen Schritte in umgekehrter
Reihenfolge durch.
Installationsanleitung für Energi Savr Node
DALI | Installationsanleitung
TM
1
3
Hi Temp
Test
Power
L N
QS DALI
TM
1 2 2
QS Ethernet
3 4 4
Energi Savr Node
TM
QSNE-2DAL-D
230 V~ 50/60 Hz 100 mA
www.lutron.com
+44.(0)20.7680.4481
0,5 N m
8 mm
DALI 1 DALI 2
QS
®
Z096
N1771
V
D E
|
