Energi Savr Node QS
Fase 2: Cablaggio a tensione di rete
L'Energi Savr Node QS utilizza la tensione 220-240 V .
Le seguenti istruzioni illustrano come collegare
correttamente la tensione di rete al dispositivo Energi
Savr Node QS.
AVVERTENZA! Pericolo di folgorazione.
Può comportare gravi lesioni o morte.
NON COLLEGARE FILI SOTTO TENSIONE!
Prima di procedere al cablaggio o alla manutenzione
dell'Energi Savr Node QS, sezionare la tensione tramite
un interruttore automatico o un sezionatore.
I bottoni e i LED sulla facciata dell'unità sono
impiegati per la programmazione e la risoluzione dei
problemi. Nel caso in cui vi sono cavi elettrici esposti
durante l'accesso dei bottoni, l'unità dev'essere
accesa da un tecnico certificato, seguendo i codici e
regolamenti locali.
1. Utilizzare conduttori da 1,0 a 4,0 mm
di interruzione) per la tensione di rete. Il dispositivo
assorbe meno di 100 mA.
2. Togliere 8 mm di rivestimento isolante da tutti i cavi a
tensione di rete.

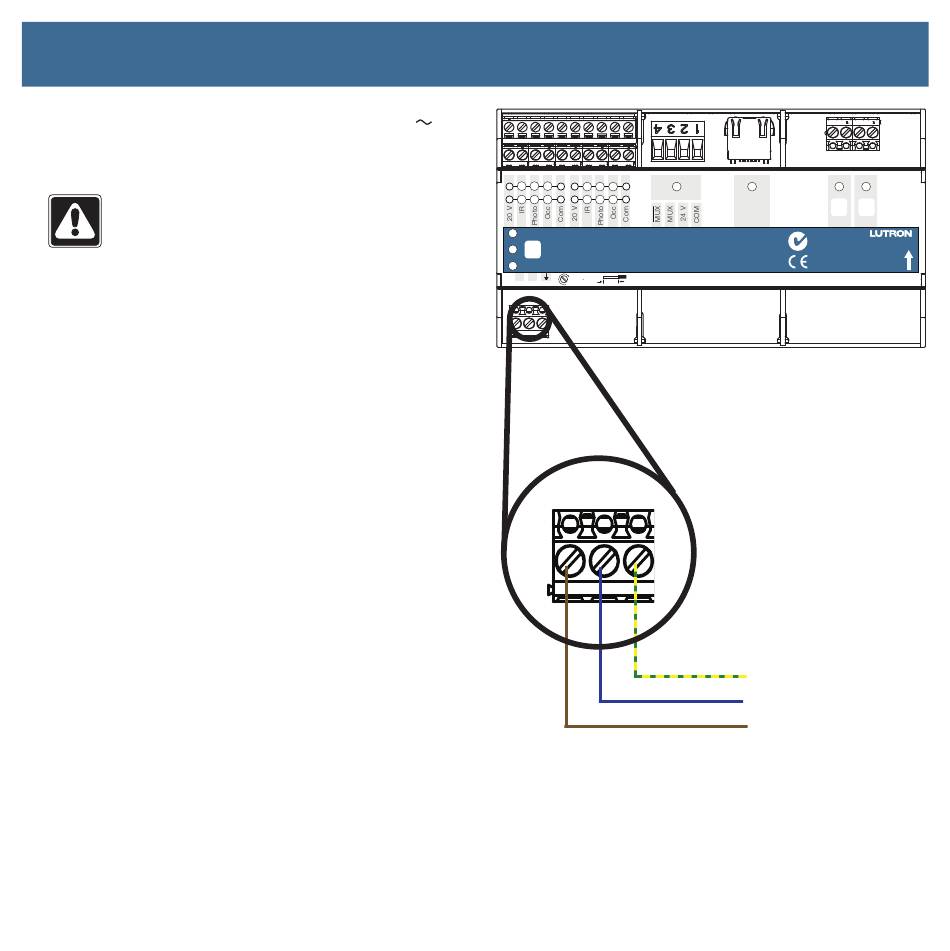

3. Collegare la tensione di rete ai morsetti contrassegnati
con L (fase), N (neutro) e G (terra). Il collegamento va
realizzato alla morsettiera tripolare fornita. Non collegare
i conduttori a tensione di rete al morsetto di terra.
4. La coppia di serraggio consigliata per l'installazione è 0,5 N·m.
4. L'Energi Savr Node QS è messo a terra tramite il morsetto
G. Collegare il filo di terra.
5. Portare l'interruttore automatico o il sezionatore in
posizione On o per attivare l'Energi Savr Node QS.
L'indicatore presenza tensione dell'Energi Savr Node
QS si accenderà con luce verde fissa, a indicare lo stato
di attivazione. Se l'indicatore non si accende, togliere
tensione, quindi verificare il cablaggio a tensione di rete.
6. Togliere tensione.
Nota: se è necessario ulteriore spazio per il cablaggio, è
possibile rimuovere l'Energi Savr Node QS dalla barra DIN
durante il cablaggio. Per informazioni dettagliate su come
procedere, vedere le istruzioni riportate dal punto 1.
Energi Savr Node QS DALI - Guida all'installazione
TM
DALI | Guida all'installazione
TM
(in base al potere
2
1 1 2 2
QS
3 3 4 4
Energi Savr Node
Hi Temp
QSNE-2DAL-D
Test
230 V~ 50/60 Hz 100 mA
www.lutron.com
Power +44.(0)20.7680.4481
L N
0,5 N m
8 mm
L N G
Ethernet DALI 1 DALI 2
QS
TM
Z096
N1771
Questi morsetti
sono adatti per
conduttori con
sezione 1,0 -
4,0 mm
2
|
