Etape 2 : câblage de la tension secteur
L'Energi Savr Node QS fonctionne à 220-240 V .
Suivre les instructions ci-dessous pour câbler correcte-
ment la tension secteur à l'Energi Savr Node QS.
AVERTISSEMENT ! Risque de choc
électrique pouvant entraîner de graves
blessures ou la mort. NE PAS BRANCHER
SOUS TENSION ! Couper l'alimentation à
l'aide du disjoncteur avant de câbler ou de
réparer l'Energi Savr Node QS.
Les boutons et LEDs localisés sur le devant de
l'appareil servent à sa programmation et à son
dépannage. Si le câblage est accessible lors d'une
intervention sur l'appareil, celle-ci devra être effec-
tuée par un électricien, suivant les normes locales.
1. Utiliser des conducteurs de 1,0 à 4,0 mm
caractéristiques du disjoncteur) pour le câblage de
l'alimentation secteur. Le dispositif consomme moins
de 100 mA.
2. Dénuder le fil d'isolation sur une longueur de 8 mm
pour tous les fils de tension secteur du boîtier.

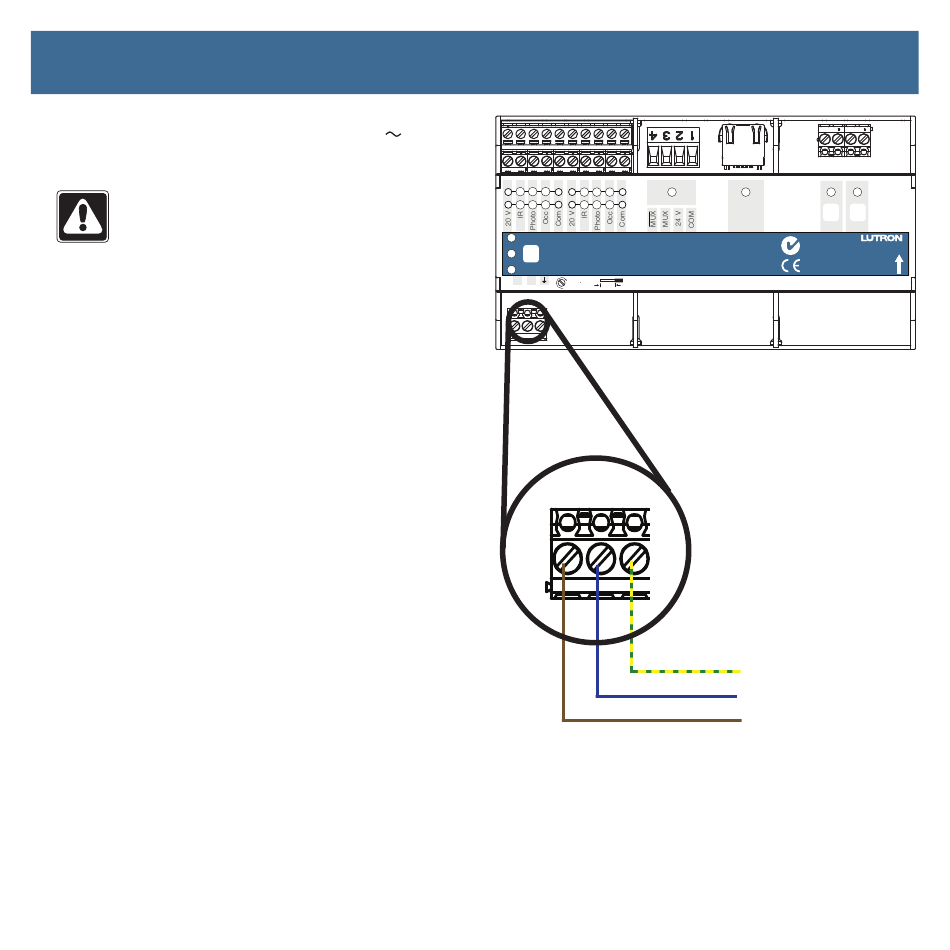

3. Câbler l'alimentation aux bornes repérées L, N et G. Un
bornier à trois positions est fourni. Ne pas câbler les
fils d'alimentation à la borne de masse.
4. Le couple d'installation recommandé est de 0,5 N·m
4. L'Energi Savr Node QS est relié à la masse par la borne
G. Fixez-y le fil de masse.
5. Activer le disjoncteur ou l'isolateur pour alimenter
l'Energi Savr Node QS. Le voyant POWER de l'Energi
Savr Node QS s'allume en vert fixe lorsqu'il est
correctement alimenté. Dans le cas contraire, couper
l'alimentation, puis vérifier le câblage de la tension
secteur.
6. Couper l'alimentation.
Remarque : si davantage d'espace de câblage est
nécessaire, l'Energi Savr Node QS peut être retiré du
rail DIN pendant le câblage. Suivre les instructions à
partir de l'étape 1 pour plus de détails.
