Energi Savr Node QS

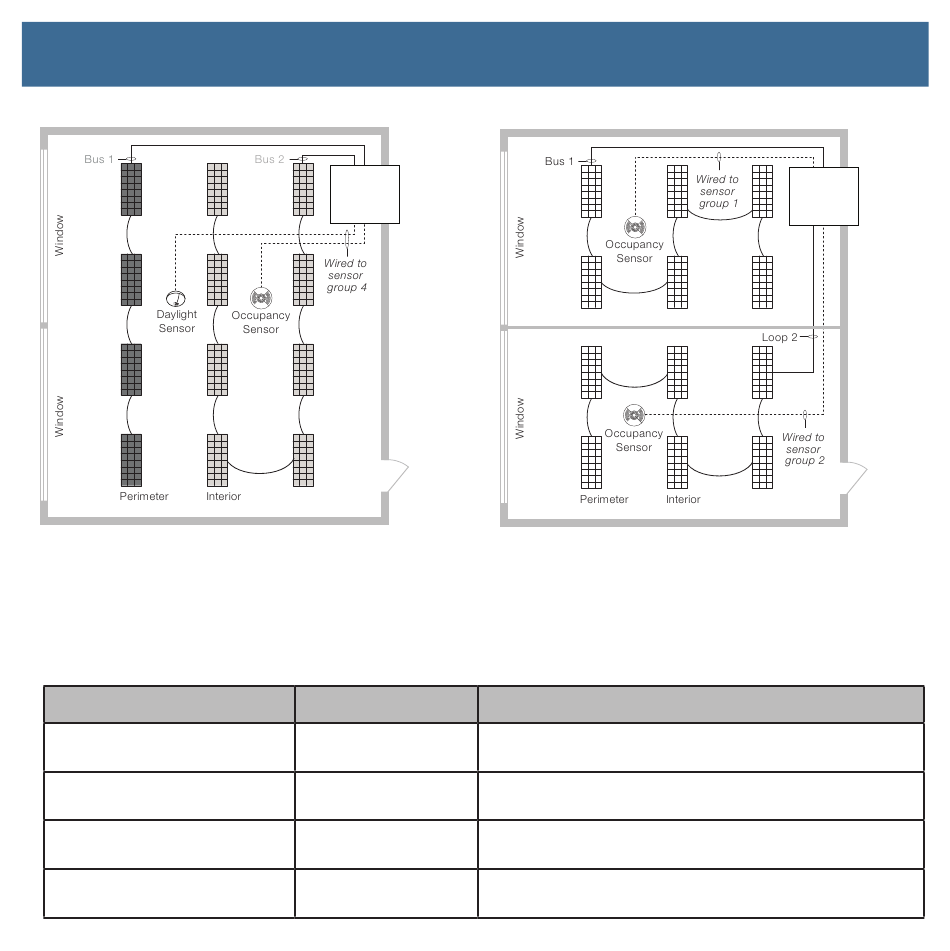

Aplicaciones simples: los modos preconfigurados no requieren puesta en servicio
Modo preconfigurado 1
Iluminación perimetral
* Se muestran cuatro luminarias en el circuito 1 y
ocho luminarias en el circuito 2; sin embargo, se
pueden conectar hasta 64 luminarias por circuito.
Comportamiento por defecto para conexiones de sensores
Conectado al grupo de sensores 1
Conectado al grupo de sensores 2
Conectado al grupo de sensores 3
Conectado al grupo de sensores 4
Guía de instalación de Energi Savr Node
DALI | Guía de instalación
TM
Energi Savr
Node QS
Sensor de presencia
Controla sólo el circuito
cerrado 1
Controla sólo el circuito
cerrado 2
Controla los dos circuitos
cerrados
Controla los dos circuitos
cerrados
QS DALI
TM
Modo preconfigurado 2
Dos zonas con sensores de presencia
* Se muestran seis luminarias en cada circuito; sin
embargo, se pueden conectar hasta 64 luminarias
por circuito.
Sensor de iluminación
Controla sólo el circuito cerrado 1
Controla sólo el circuito cerrado 2
Controla los dos circuitos con igual ganancia de iluminación
Controla los dos circuitos con menor ganancia de iluminación
en el circuito 2
Energi Savr
Node QS
|
Lutron 8
®
