Energi Savr Node QS
Cablaggio: cablaggio del link QS (continua)

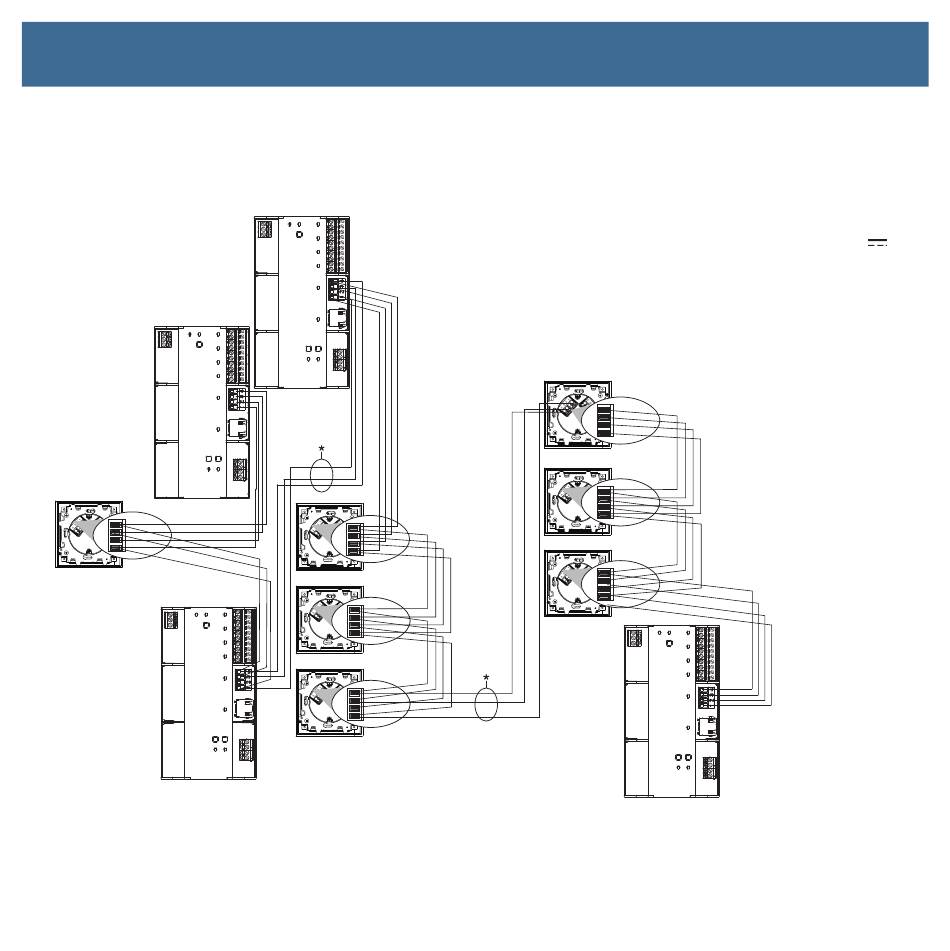

Esempio di cablaggio a bassa tensione
ESN = Energi Savr Node QS
ESN 1
1
4
3
2
1
ESN 1 alimenta
solo 1 tastierino;
ESN 2
il morsetto
2 termina al
tastierino 1
Energi Savr Node QS DALI - Guida all'installazione
TM
DALI | Guida all'installazione
TM
ESN 3
ESN 2 e ESN 3 hanno un'alimentazione
indipendente, nessun collegamento al
morsetto 2.
ESN 3 alimenta solo i tastierini 2, 3
e 4, non collegare il morsetto 2 tra i
tastierini 4 e 5
2
4
3
2
1
3
4
3
2
1
4
4
3
2
1
• Collegare le linee dei morsetti
1, 3, e 4 a tutte le interfacce di
comando.
• Ogni unità è dotata di alimenta-
tore indipendente. Terminare
il collegamento del morsetto
2 (alimentazione 24 V
modo che ogni unità alimenti un
massimo di tre tastierini. Non
collegare il morsetto 2 trà l'unità
Energi Savr Node QS e altre
unità Energi Savr Node QS e/o
un altro alimentatore.
• Ogni tastierino deve venire
5
alimentato solo da un'unità.
4
3
2
1
6
4
3
2
1
7
4
3
2
1
ESN 4
ESN 4 alimenta solo i tastierini 5, 6
e 7, non collegare il morsetto 2 tra i
tastierini 4 e 5
) in
|
