Energi Savr Node QS
Installazione del collegamento di programmazione
AVVERTENZA! Pericolo di folgorazione. Può comportare gravi lesioni o morte. NON COLLEGARE FILI
SOTTO TENSIONE! Prima di procedere al cablaggio o alla manutenzione dell'Energi Savr Node QS, sezionare la
tensione tramite un interruttore automatico o un sezionatore.
I bottoni e i LED sulla facciata dell'unità sono impiegati per la programmazione e la risoluzione dei problemi. Nel
caso in cui vi sono cavi elettrici esposti durante l'accesso dei bottoni, l'unità dev'essere accesa da un tecnico
certificato, seguendo i codici e regolamenti locali.
• L'applicazione Energi Savr Node QS Apple iPod touch o iPhone dispositivi mobili digitali è utilizzata per programmare l'unità
Energi Savr Node QS in impianti che richiedono l'intervento di messa in funzione.
• Il collegamento al sistema avviene mediante Wi-Fi utilizzando un router wireless, come mostrato di seguito.
• È consigliabile che la persona incaricata di programmare il sistema sia in grado di vedere tutte le luci durante il processo di
programmazione.
NOTA: il collegamento di programmazione Ethernet non viene utilizzato quando l'unità Energi Savr Node QS è integrata in un
sistema Quantum .
®
Consigliato: installareuna presa Jack a muro per la programmazione.

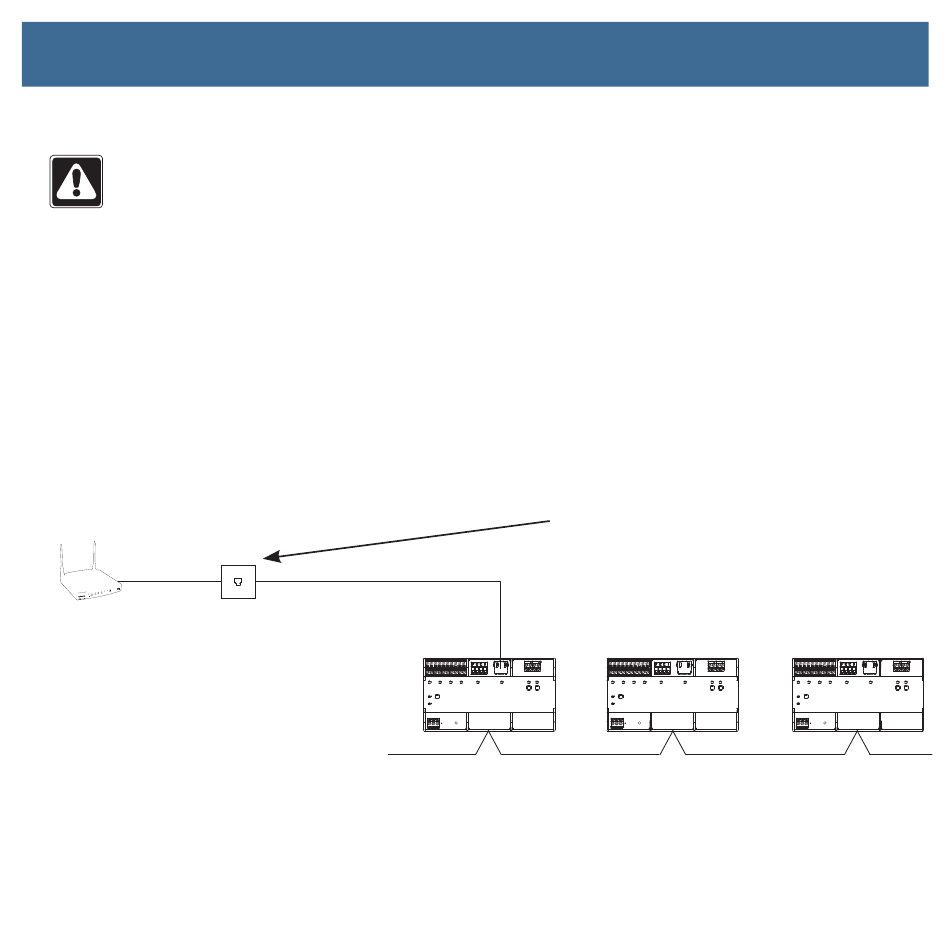

Router wireless
(non fornito)
Router wireless - collegato tempora-
neamente (durante la messa in fun-
zione del sistema e per regolazioni
future) o permanentemente.
Dovrebbe essere possibile vedere
fisicamente tutte le luci dall'area di
copertura wireless del router
Se un connettore elettrico non è connesso, spegnere l' Energi Savr Node prima di connettere il cavo ethernet.
Energi Savr Node QS DALI - Guida all'installazione
TM
DALI | Guida all'installazione
TM
Connessione Ethernet dedicata per
unità Energi Savr Node QS
Presa Ethernet facilmente
accessibile nell'area in cui sono
ubicate le luci
Energi Savr Node QS
Link di controllo QS
|
Lutron 12
®
