Energi Savr Node QS

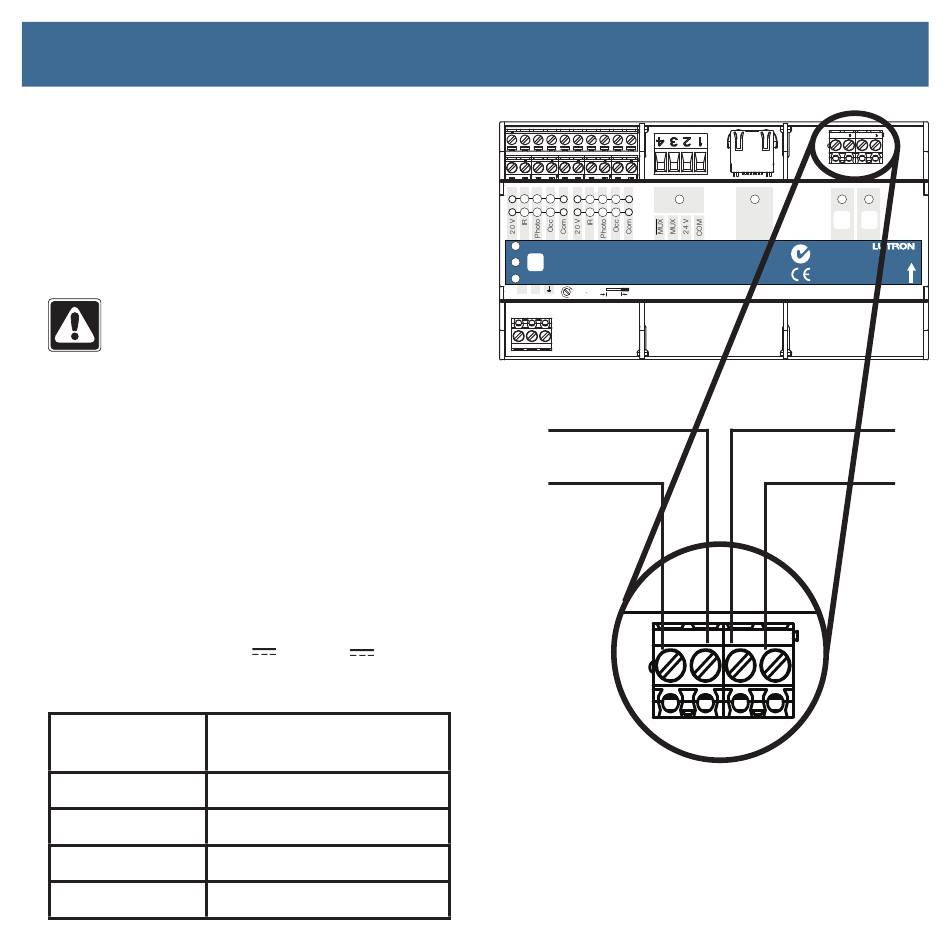

Paso 3: Cableado de bus DALI
El cableado del bus DALI puede considerarse voltaje de
red. (No se considera SELV.) Consulte el cumplimiento
de los códigos eléctricos nacionales y locales
aplicables.
Lutron recomienda la utilización de dos colores
diferentes para DA1 y DA2. De este modo, se evitan
errores de cableado cuando se conectan varios cables
de bus. Utilice las instrucciones siguientes para el
cableado del bus DALI.
¡PRECAUCIÓN! Peligro de descargas
eléctricas. Puede causar lesiones graves
o letales. ¡NO REALICE LA CONEXIÓN CON
CORRIENTE! Corte el suministro eléctrico
con el magnetotérmico o aislador antes
de realizar el cableado u otros trabajos de
servicio en la unidad Energi Savr Node QS.
Los botones y LEDs en el producto son para
programación y solucionar problemas. Si los cables
están expuestos mientras se operen los botones,
esto debe hacerse por un electricista qualificado
siguiendo el reglamento local.
1. Conecte el bus DALI desde los terminales DALI a todos
los balastos.
2. Encienda el magnetotérmico o aislador para alimentar
corriente. El indicador POWER se iluminará en verde.
3. La unidad Energi Savr Node QS emite niveles de voltaje
que cumplen con DALI (16 V
un voltímetro para confirmar este voltaje.
4. Desconecte la alimentación.
Sección de cable
4,0 mm (12 AWG)
2
2,5 mm (14 AWG)
2
1,5 mm (16 AWG)
2
1,0 mm (18 AWG)
2
Guía de instalación de Energi Savr Node
TM
+ /
-
4,5 V ). Utilice
Longitud máxima de cable
de bus compatible con DALI
671 m (2 200 ft)
427 m (1 400 ft)
275 m (900 ft)
175 m (570 ft)
QS DALI
TM
DALI | Guía de instalación
1 1 2
3 3 4
Hi Temp
Test
Power
L N
0,5 N m
Circuito
cerrado DALI 1
DALI 1
DALI 1
2
QS Ethernet
4
Energi Savr Node QS
TM
QSNE-2DAL-D
230 V~ 50/60 Hz 100 mA
www.lutron.com
+44.(0)20.7680.4481
8 mm
Circuito
cerrado DALI 2
DALI 2
DALI 2
Estos terminales aceptan
conductores de 1,0 - 4,0 mm
DALI 1 DALI 2
®
Z096
N1771
V
D E
2
|
