Energi Savr Node QS
Instructions d'installation détaillées

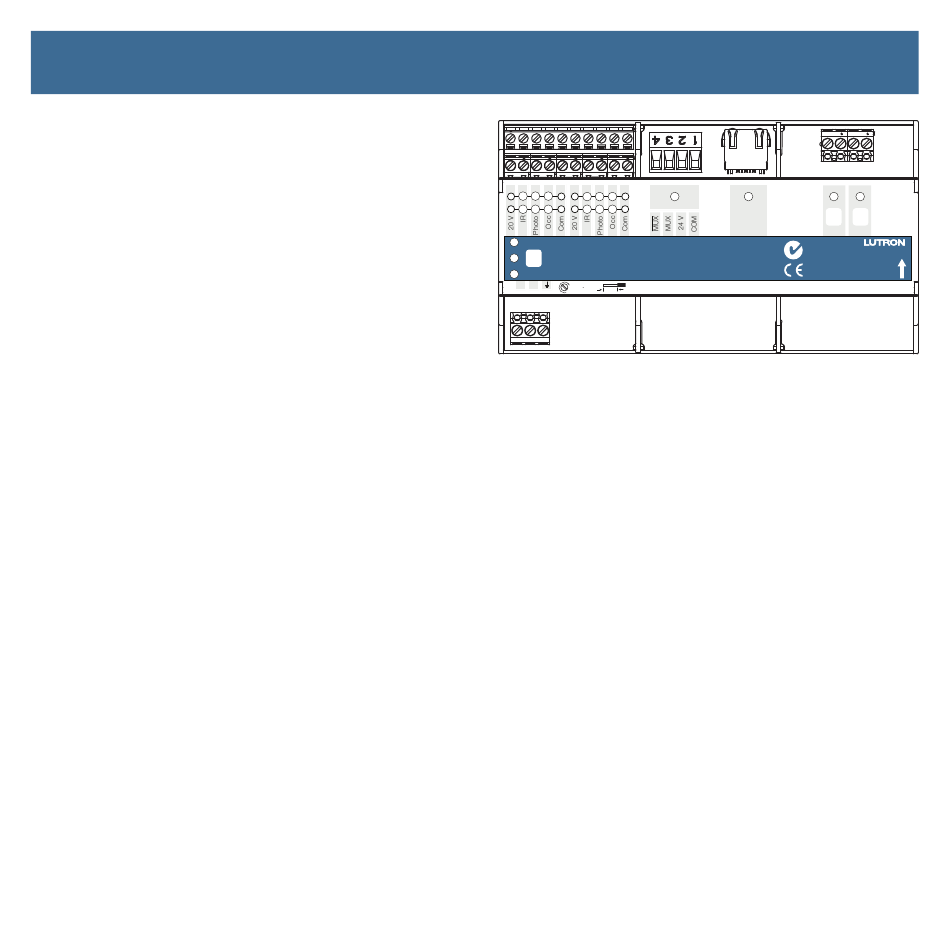

Étape 1 : montage de l'Energi Savr Node QS
Remarque : monter l'Energi Savr Node QS dans un lieu
où il sera aisément accessible en cas de nécessité de
réparation ou de dépannage. L'Energi Savr Node QS
doit être monté avec les flèches de direction tournées
vers le haut.
Utiliser un tableau de répartition ou une armoire de
distribution IP65 avec un rail DIN intégré. L'Energi
Savr Node QS possède une largeur de 161,7 mm.
Pour clipser l'Energi Savr Node QS sur le rail DIN :
1. Accrocher l'Energi Savr Node QS en haut du rail
DIN
2. Faire pivoter l'Energi Savr Node QS sur le rail DIN
3. Appuyer jusqu'à verrouiller l'Energi Savr Node QS
en position
Pour retirer l'Energi Savr Node QS du rail DIN :
1. Avec un tournevis, pousser les clips oranges
jusqu'à ce qu'il s'enclenchent en position déver-
rouillée.
2. Suivre les étapes ci-dessus dans l'ordre inverse.
Guide d'installation Energi Savr Node
DALI | Guide d'installation
