Energi Savr Node QS

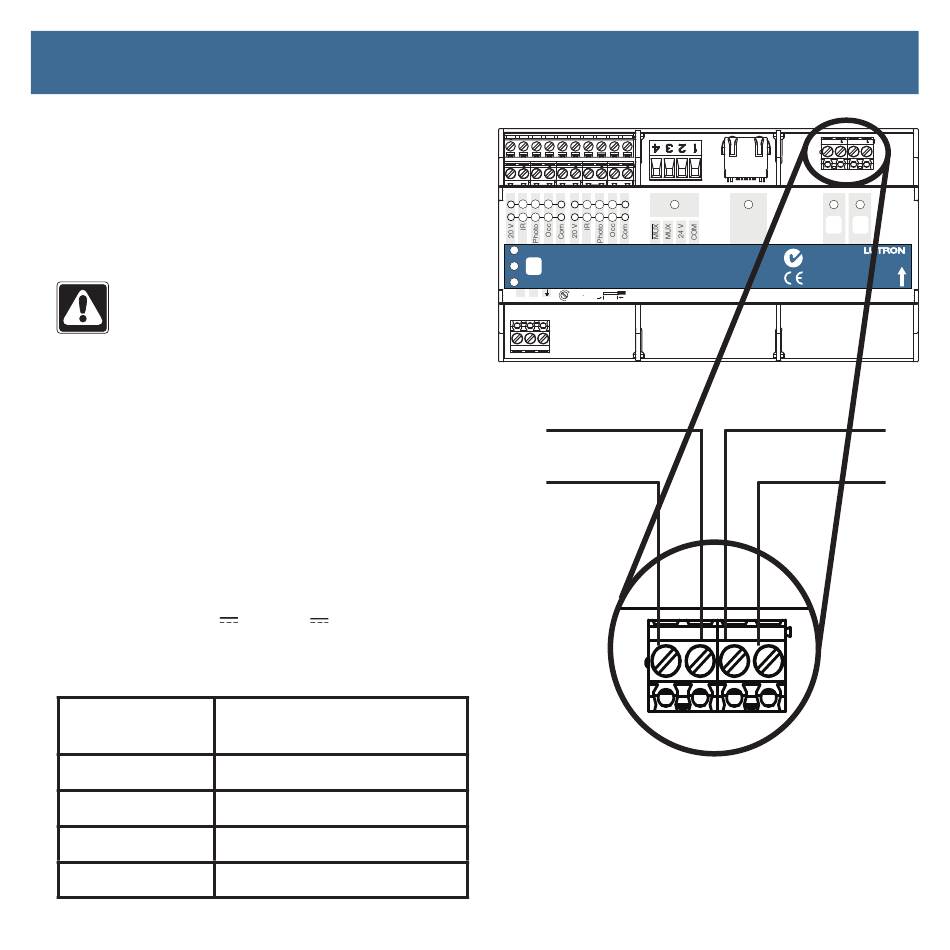

Etape 3 : câblage du bus DALI
Le câblage du bus DALI doit être considéré comme la
tension secteur (il n'est pas considéré TBTS). Consulter
les normes locales et nationales à respecter.
Lutron recommande d'utiliser deux couleurs différentes
pour DA1 et DA2. Cela évitera les erreurs de câblage lor-
sque plusieurs fils de bus sont placés ensemble. Utiliser
les instructions suivantes pour le câblage du bus DALI.
AVERTISSEMENT ! Risque de choc élec-
trique pouvant entraîner de graves bles-
sures ou la mort. NE PAS BRANCHER SOUS
TENSION ! Couper l'alimentation à l'aide du disjoncteur
avant de câbler ou de réparer l'Energi Savr Node QS.
Les boutons et LEDs localisés sur le devant de
l'appareil servent à sa programmation et à son
dépannage. Si le câblage est accessible lors d'une
intervention sur l'appareil, celle-ci devra être effec-
tuée par un électricien, suivant les normes locales.
1. Câbler le bus DALI à partir des bornes DALI vers tous
les ballasts.
2. Activer le disjoncteur ou l'isolateur pour alimenter. Le
voyant POWER s'allume en vert lorsqu'il est alimenté.
3. L'Energi Savr Node QS génère des niveaux de tension
compatibles DALI (16 V
voltmètre pour vérifier cette tension.
4. Couper l'alimentation.
Section de câble
4,0 mm (12 AWG)
2
2,5 mm (14 AWG)
2
1,5 mm (16 AWG)
2
1,0 mm (18 AWG)
2
Guide d'installation Energi Savr Node
TM
+ /
-
4,5 V ). Utiliser un
Longueur maximum de câble
de bus compatible DALI
671 m (2200 ft)
427 m (1400 ft)
275 m (900 ft)
175 m (570 ft)
QS DALI
TM
DALI | Guide d'installation
1 1 2
3 3 4
Hi Temp
Test
Power
L N
0,5 N m
Boucle DALI 1
DALI 1
DALI 1
2
QS Ethernet
4
Energi Savr Node QS
TM
QSNE-2DAL-D
230 V~ 50/60 Hz 100 mA
www.lutron.com
+44.(0)20.7680.4481
8 mm
Boucle DALI 2
DALI 2
DALI 2
Ces bornes reçoivent des
conducteurs de 1,0 à
4,0 mm
2
DALI 1 DALI 2
®
Z096
N1771
