Energi Savr Node QS
Applications simples : les modes préconfigurés ne nécessite aucune mise en service

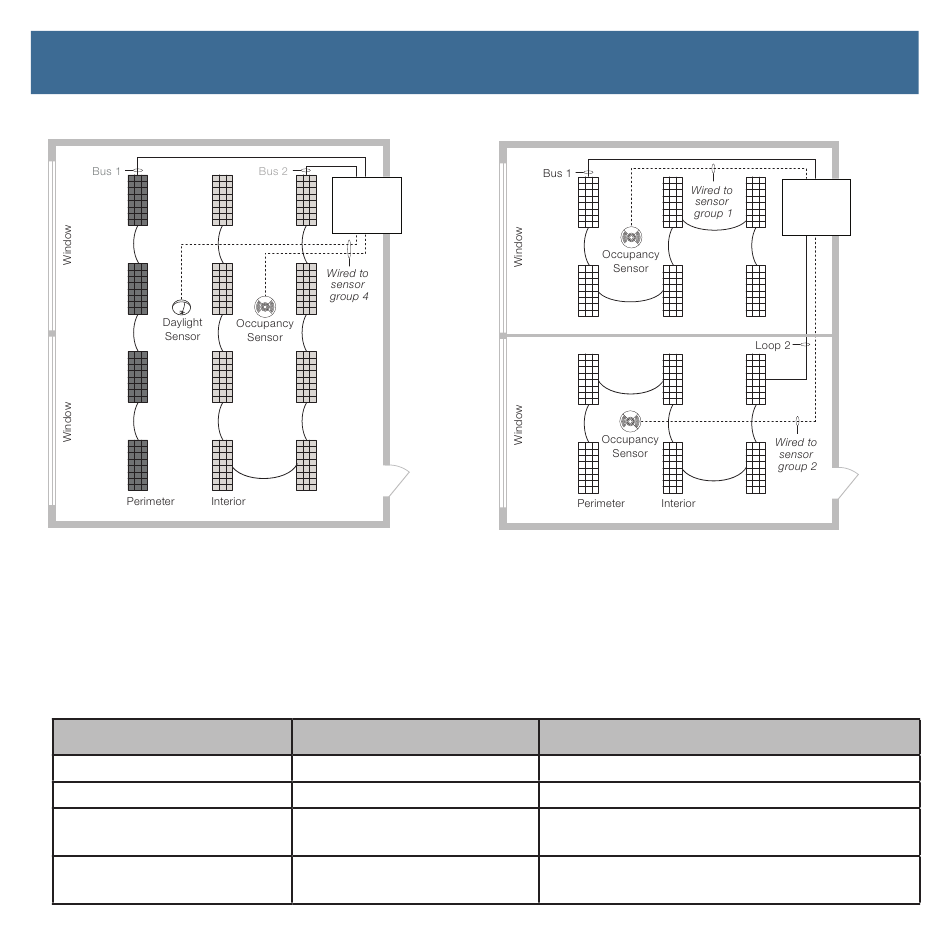

Mode préconfiguré 1
Asservissement du périmètre à la lumière du jour
* Quatre luminaires illustrés pour la boucle 1 et huit
luminaires illustrés pour la boucle 2, mais il est
toutefois possible de raccorder jusqu'à 64 lumi-
naires par boucle.
Comportement par défaut des connexions de capteur
Raccordé au groupe de capteurs 1 Commande la boucle 1 uniquement Commande la boucle 1 uniquement
Raccordé au groupe de capteurs 2 Commande la boucle 2 uniquement Commande la boucle 2 uniquement
Raccordé au groupe de capteurs 3 Commande les deux boucles
Raccordé au groupe de capteurs 4 Commande les deux boucles
Guide d'installation Energi Savr Node
DALI | Guide d'installation
TM
Energi Savr
Node QS
Détecteur de présence
QS DALI
TM
Mode préconfiguré 2
Deux zones avec détecteurs de présence
* Six luminaires illustrés pour chaque boucle, mais
il est toutefois possible de raccorder jusqu'à 64
luminaires par boucle.
Capteur de lumière
Commande les deux boucles avec un gain de lumière
du jour identique
Commande les deux boucles avec un gain de lumière du
jour inférieur pour la boucle 2
Energi Savr
Node QS
|
