Energi Savr Node QS
Schritt 2: Netzspannungsverdrahtung
Energi Savr Node QS läuft mit 220-240 V . Schließen
Sie Energi Savr Node QS anhand der folgenden
Anweisungen an die Netzspannung an.
ACHTUNG! Stromschlaggefahr. Gefahr
schwerer oder tödlicher Verletzungen.
KEINE SPANNUNGSFÜHRENDEN LEITUNGEN
ANSCHLIESSEN! Unterbrechen Sie die Stromver-
sorgung am Sicherungsautomaten oder Trennschalter,
bevor Energi Savr Node QS angeschlossen oder
gewartet wird.
Tasten und LEDs auf der Vorderseite des Produktes
sind zur Programmierung und Störungsbehebung.
Sollten Sie Verkabelungsprobleme beim Zugang zu
den Tasten und LEDs feststellen, bitte wenden Sie
sich an einen geprüften Elektroinstallateur.
1. Verwenden Sie 1,0- bis 4,0-mm
barkeit des Sicherungsautomaten) für die Netzspan-
nung. Das Gerät zieht weniger als 100 mA Strom.
2. Isolieren Sie die Netzkabel auf 8 mm ab.

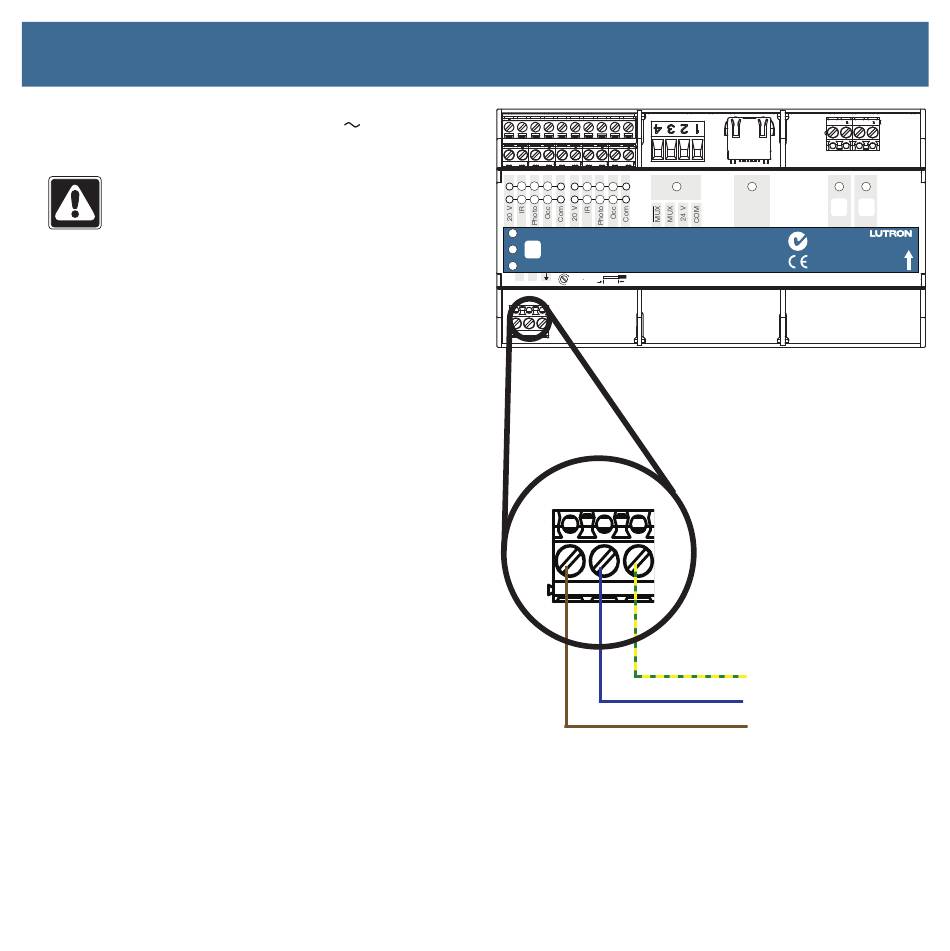

3. Legen Sie die Netzspannung an die Klemmen L, N und
PE. Dafür ist ein entsprechender Klemmenblock mit
drei Positionen vorgesehen. Legen Sie die Netzspan-
nung nicht an die Erdungsklemme.
4. Das empfohlene Anzugsmoment für die Installation
beträgt 0,5 N·m.
4. Energi Savr Node QS wird durch Klemme PE geerdet.
Schließen Sie die Erdungsleitung an.
5. Schalten Sie den Sicherungsautomaten bzw.
Trennschalter ein, um Energi Savr Node QS mit Strom
zu versorgen. Bei richtiger Stromversorgung leuchtet
die Spannungsanzeige an Energi Savr Node QS dau-
erhaft grün. Wenn die Anzeige nicht leuchtet: Schalten
Sie die Stromversorgung aus und überprüfen Sie die
Netzspannungsverdrahtung.
6. Schalten Sie den Strom aus.
Hinweis: Wenn mehr Platz benötigt wird, kann Energi
Savr Node QS während der Verdrahtung von der
Hutschiene abgenommen werden. Befolgen Sie dazu
die Anweisungen unter Schritt 1.
Installationsanleitung für Energi Savr Node
DALI | Installationsanleitung
TM
-Leiter (je nach Belast-
2
QS DALI
TM
1 1 2 2
QS
3 3 4 4
Energi Savr Node
Hi Temp
QSNE-2DAL-D
Test
230 V~ 50/60 Hz 100 mA
www.lutron.com
Power +44.(0)20.7680.4481
L N
0,5 N m
8 mm
L N PE
Ethernet DALI 1 DALI 2
QS
TM
Z096
N1771
Diese Klemmen
nehmen 1,0-
4,0-mm
-Leiter
2
auf
|
