Lutron Energi Savr Node QS DALI Installationsanleitung Seite 65

Energi Savr Node QS
Achtung: Bitte lesen Sie diese Anleitung vor der
Installation.
Inhalt
Technische Daten und Modellbezeichnungen
Produktübersicht
Verdrahtungsschema
Montage
Netzspannungsverdrahtung
DALI-Bus-Verdrahtung
Sensoranschluss
Anwendungsübersicht
QS-Bus-Verdrahtung
Programmieranschlüsse
Test und Fehlersuche
Gewährleistung
Kontaktinformationen
Systembeispiel
Tageslichtsensor
Präsenzmelder
Die Abbildung zeigt
eine Sensorgruppe;
Anschlüsse sind für
bis zu vier Sensor-
gruppen verfügbar.
220-240 V
Ethernet-Programmierungs-Link
Installationsanleitung für Energi Savr Node
DALI | Installationsanleitung
TM
Seite
1
2
3
4
5
6
7
8
9
12
13
15
16

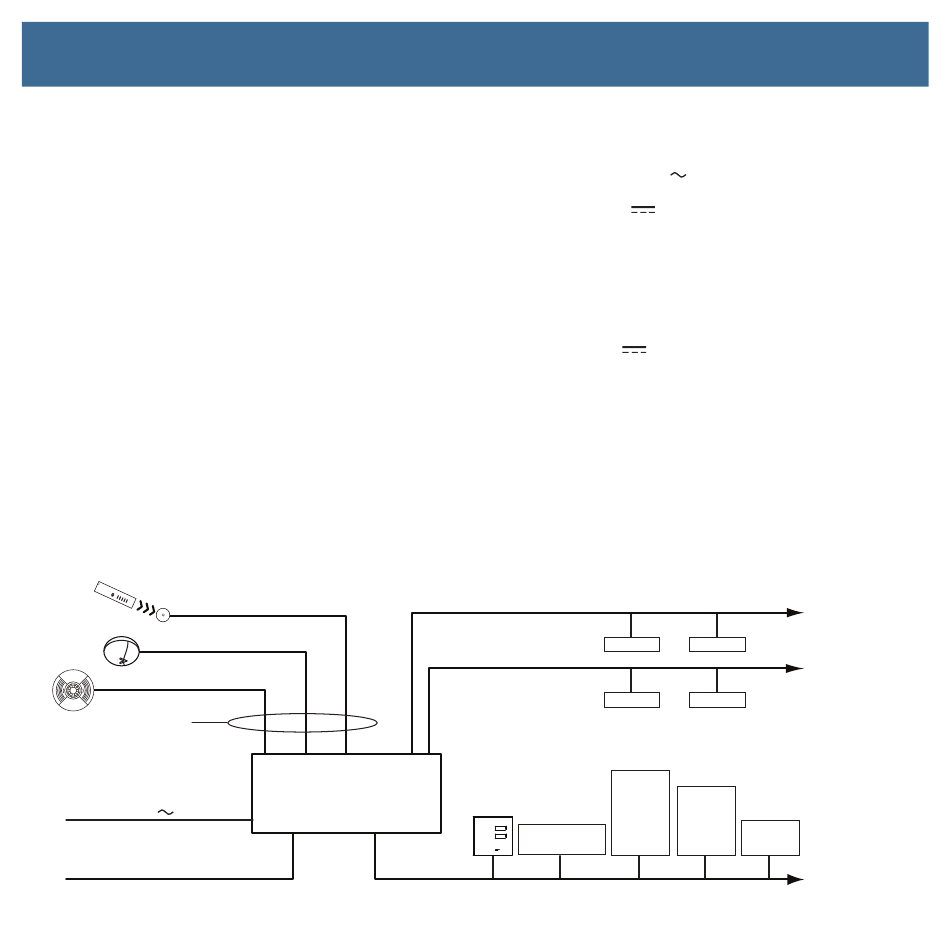

DALI-Schleife 1
IR-Sensor
DALI-Schleife 2
Energi Savr
seeTouch
Node QS
QS-Bus-Leitung
QS DALI
TM
Technische Daten
Eingang: 220-240 V
Ausgang: 16 V
Einsatzumgebung: 0 °C - 40 °C
Maximaler Feuchtigkeitsgehalt der Luft: 90%, nicht
kondensierend
Wärmeentwicklung: 35 BTU/hr
Kalibrierpunkt Maximum: 75 oC
QS-Bus: 24 V
Zusammensetzung der Modellbezeichnungen
Energi Savr Node QSNE-2DAL-D
Energi Savr Node QS: digitale Leuchten-Steuerung
2: 2 DALI-Schleifen
DAL: DALI
D: Hutschienen Montage
Ballast
Ballast
QS
®
Quantum
Wallstation
Panel
Energi Savr
Node QS
50/60 Hz 100 mA
250 mA pro DALI-Schleife
, 3 Bedienstellen
Bis zu 64
Vorschaltgeräte
Ballast
an jeder Schleife
Ballast
QS
Contact
Closure
GRAFIK
Interface
Eye QS
Bis zu insgesamt
100 QS-Geräte
