Energi Savr Node QS
Einfache Anwendungen: Vorkonfigurierte Modi erfordern keine Inbetriebnahme

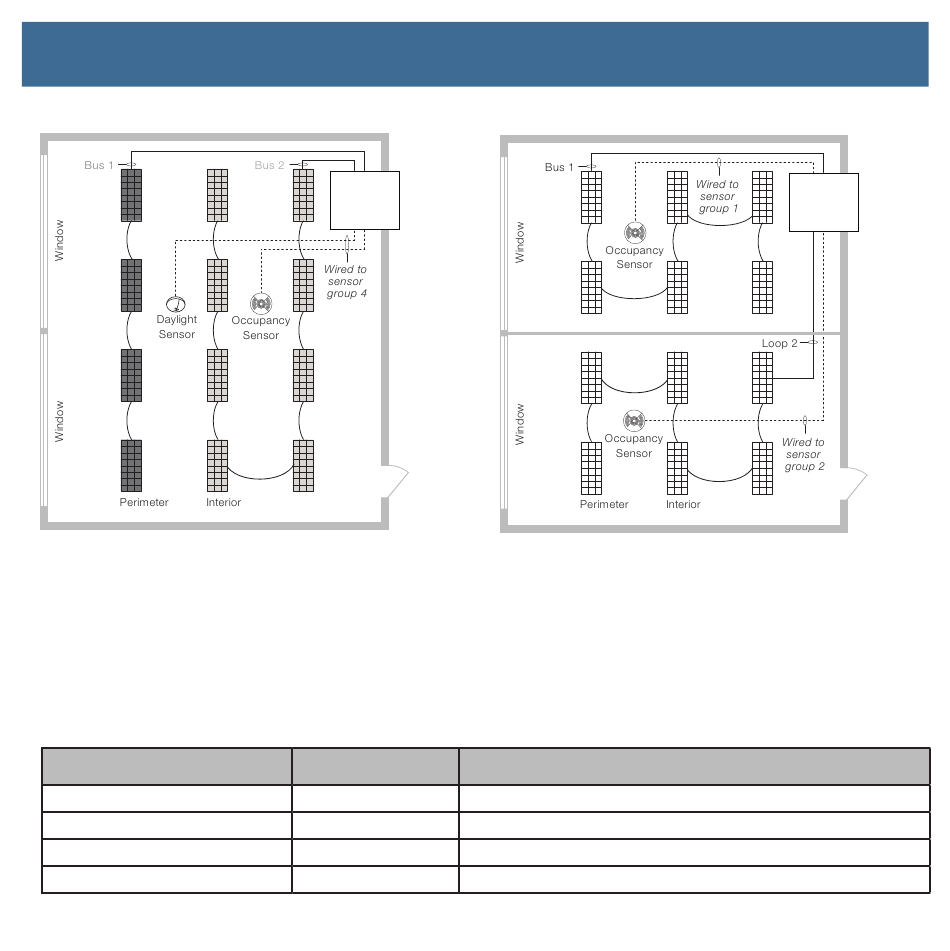

Vorkonfigurierter Modus 1/ Betriebsart 1
Tageslichtsteuerung am Umfang des Erfassungs-
bereichs
* Die Abbildung zeigt vier Leuchten an Schleife 1 und
acht Leuchten an Schleife 2. Es können jedoch bis
zu 64 Leuchten pro Schleife angeschlossen werden.
Standardverhalten für Sensoranschlüsse
An Sensorgruppe 1 angeschlossen
An Sensorgruppe 2 angeschlossen
An Sensorgruppe 3 angeschlossen
An Sensorgruppe 4 angeschlossen
Installationsanleitung für Energi Savr Node
DALI | Installationsanleitung
TM
Energi Savr
Node QS
Präsenzmelder Tageslichtsensor
Steuert nur Schleife 1 Steuert nur Schleife 1
Steuert nur Schleife 2 Steuert nur Schleife 2
Steuert beide Schleifen Steuert beide Schleifen mit gleicher Tageslichtzunahme
Steuert beide Schleifen Steuert beide Schleifen mit weniger Tageslichtzunahme an Schleife 2
QS DALI
TM
Vorkonfigurierter Modus 2/ Betriebsart 2
Zwei Zonen mit Präsenzmeldern
* Die Abbildung zeigt sechs Leuchten an jeder
Schleife. Es können jedoch bis zu 64 Leuchten pro
Schleife angeschlossen werden.
Energi Savr
Node QS
|
