Energi Savr Node QS
Instrucciones de instalación paso a paso

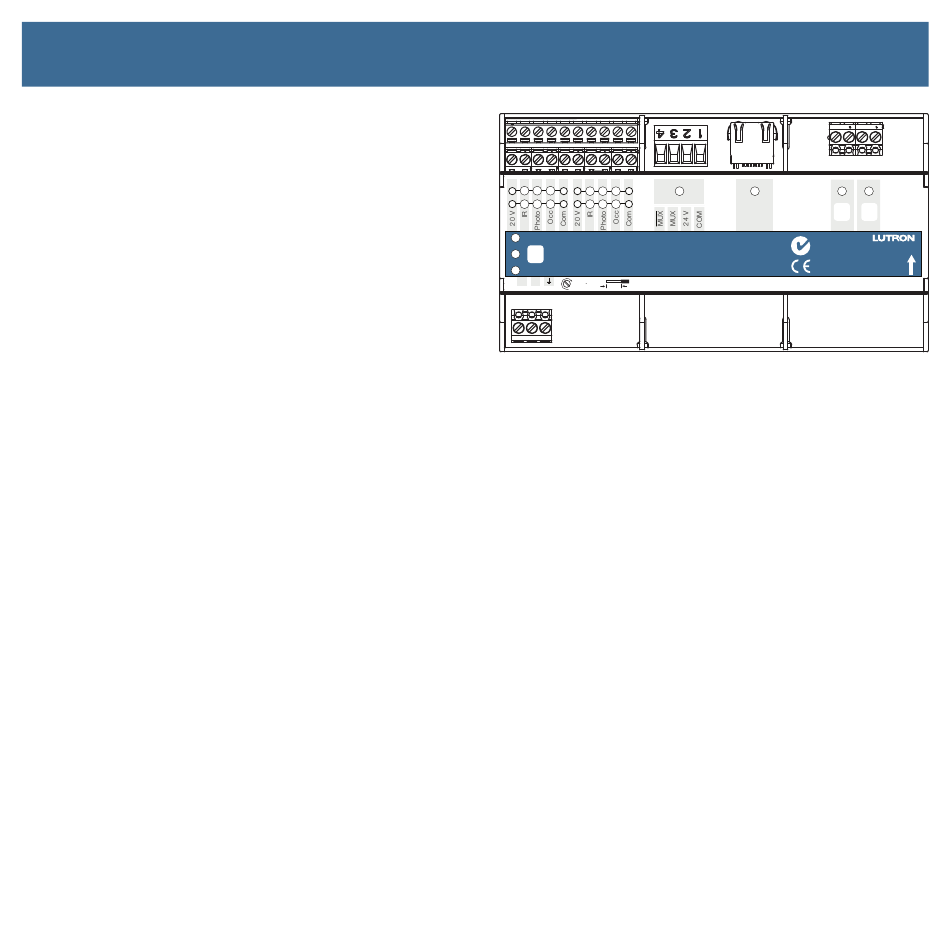

Paso 1: montaje de Energi Savr Node QS
Nota: Monte la unidad Energi Savr Node QS donde
se disponga de un acceso sencillo para trabajos de
mantenimiento o reparación. La unidad Energi Savr
Node QS se montará con las flechas direccionales
orientadas hacia arriba.
Utilice un cuadro de consumidor o cuadro de
magnetotérmico IP65 en carril DIN integrada. La
unidad Energi Savr Node QS tiene una anchura de
161,7 mm.
Para fijar la unidad Energi Savr Node QS en carril DIN:
1. Enganche la unidad Energi Savr Node QS en la
parte superior en carril DIN
2. Gire la unidad Energi Savr Node QS en el carril DIN
3. Presione hasta que la unidad Energi Savr Node QS
quede fija
Para retirar la unidad Energi Savr Node QS de el carril
DIN:
1. Con un destornillador, tire de los clips de color
naranja hasta que queden desenganchados.
2. Siga los pasos anteriores en orden inverso.
Guía de instalación de Energi Savr Node
DALI | Guía de instalación
TM
1
3
Hi Temp
Test
Power
L N
QS DALI
TM
1 2 2
QS Ethernet
3 4 4
Energi Savr Node
TM
QSNE-2DAL-D
230 V~ 50/60 Hz 100 mA
www.lutron.com
+44.(0)20.7680.4481
0,5 N m
8 mm
DALI 1 DALI 2
QS
®
Z096
N1771
V
D E
|
Lutron 4
®
