Energi Savr Node QS
Caution: please read this guide before installing.
Contents
Ratings and model number overview
Product overview
Wiring overview
Mounting
Mains voltage wiring
DALI bus wiring
Sensor wiring
Application overview
QS link wiring
Programming connections
Testing and troubleshooting
Warranty
Contact information

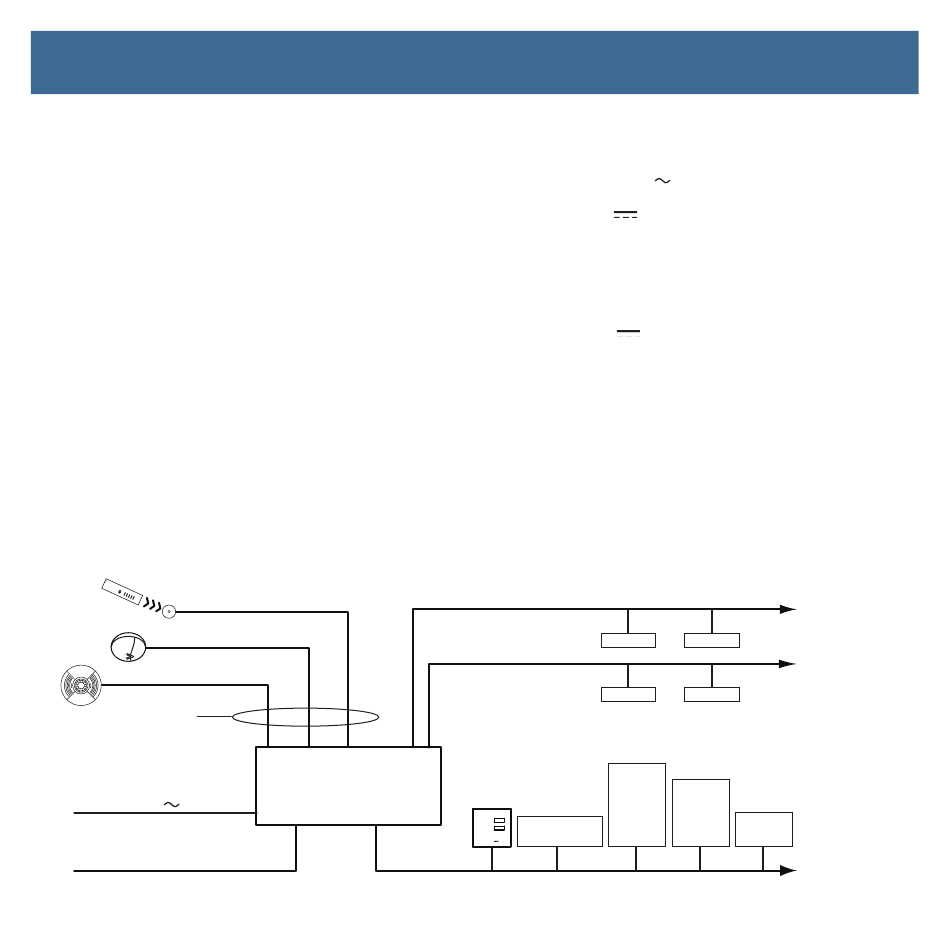

System Example
Daylight Sensor
Occupancy Sensor
One sensor group
shown; connections
available for up to four
sensor groups.
220-240 V
Ethernet Programming Link
Energi Savr Node
QS DALI Installation Guide
TM
DALI | Installation Guide
TM
Page
1
2
3
4
5
6
7
8
9
12
13
15
16
DALI Bus 1
IR Sensor
DALI Bus 2
Energi Savr
seeTouch
Node QS
Wallstation
QS Control Link
Ratings
Input: 220 - 240 V
50/60 Hz 100 mA
Output: 16 V
250 mA per DALI bus
Operating environment: 0 ˚C - 40 ˚C
Maximum humidity: 90% non-condensing
Thermal dissipation: 35 BTU/hr
Calibration point maximum: 75 ˚C
QS link: 24 V
, 3 QS keypads
Model number overview
Energi Savr Node QSNE-2DAL-D
Energi Savr Node QS: Digital fixture controller
2:
2 DALI Buses
DAL:
DALI
D:
DIN rail compatible
Ballast
Ballast
QS
®
Quantum
Contact
Panel
Closure
Energi Savr
Interface
Node QS
Up to 64
ballasts on
each bus
Ballast
Ballast
QS
GRAFIK
Eye QS
Up to 100
total QS
devices
Lutron
|
1
®
Werbung
Verwandte Anleitungen für Lutron Energi Savr Node QS DALI
Inhaltszusammenfassung für Lutron Energi Savr Node QS DALI
- Seite 65 Sensor- gruppen verfügbar. seeTouch ® Node QS Quantum Wallstation 220-240 V Contact Panel Closure GRAFIK Energi Savr Interface Eye QS Node QS Ethernet-Programmierungs-Link QS-Bus-Leitung Bis zu insgesamt 100 QS-Geräte Installationsanleitung für Energi Savr Node QS DALI Lutron ®...
-
Seite 66: Produktübersicht
· Energi Savr Node QS besetzt eine Geräteposition und bis zu 32 Zonenpositionen. · In einem System mit mehreren Energi-Savr-Node-QS-Geräten sind maximal 100 Tageslich- tsensoren und 100 Präsenzmelder zulässig. Zur richtigen Installation von Energi Savr Node QS siehe die folgende schrittweise Anleitung. Installationsanleitung für Energi Savr Node QS DALI Lutron ®... - Seite 67 Ethernet DALI 1 DALI 2 Energi Savr Node Hi Temp ® QSNE-2DAL-D Z096 N1771 Test 230 V~ 50/60 Hz 100 mA www.lutron.com Power +44.(0)20.7680.4481 0,5 N m 8 mm Verlegung der Netzleitungen Installationsanleitung für Energi Savr Node QS DALI Lutron...
- Seite 68 ® angebracht werden, dass die Richtungspfeile nach QSNE-2DAL-D Z096 Test N1771 230 V~ 50/60 Hz 100 mA www.lutron.com oben zeigen. Power +44.(0)20.7680.4481 0,5 N m 8 mm Verwenden Sie einen Verteilerkasten mit Schutzart IP65 und integrierter Hutschiene. Energi Savr Node QS ist 161,7 mm breit.
-
Seite 69: Schritt 2: Netzspannungsverdrahtung
® QSNE-2DAL-D Z096 N1771 Test 230 V~ 50/60 Hz 100 mA sorgung am Sicherungsautomaten oder Trennschalter, www.lutron.com Power +44.(0)20.7680.4481 bevor Energi Savr Node QS angeschlossen oder 0,5 N m 8 mm gewartet wird. Tasten und LEDs auf der Vorderseite des Produktes sind zur Programmierung und Störungsbehebung. - Seite 70 Die DALI-Bus-Verdrahtung kann als Netzspannungs- verdrahtung betrachtet werden. (Sie wird nicht als SELV betrachtet.) Überprüfen Sie, ob alle geltenden Vorschriften erfüllt werden. Lutron empfiehlt, für DA1 und DA2 zwei unter- Ethernet DALI 1 DALI 2 schiedliche Farben zu verwenden. Dadurch werden...
- Seite 71 Sensorgruppe 2 Energi Savr Node vier Sensorgrup- Hi Temp ® QSNE-2DAL-D Z096 Test N1771 230 V~ 50/60 Hz 100 mA www.lutron.com pen vorhanden. Power +44.(0)20.7680.4481 0,5 N m 8 mm Jede Gruppe wird gleich verdrahtet und ist oben Sensorgruppe 3 Sensorgruppe 4 abgebildet.
- Seite 72 Steuert nur Schleife 2 An Sensorgruppe 3 angeschlossen Steuert beide Schleifen Steuert beide Schleifen mit gleicher Tageslichtzunahme An Sensorgruppe 4 angeschlossen Steuert beide Schleifen Steuert beide Schleifen mit weniger Tageslichtzunahme an Schleife 2 Installationsanleitung für Energi Savr Node QS DALI Lutron ®...
- Seite 73 Verwenden Sie für die Datenverbindung ein abgeschirmtes verdrilltes 1,0-mm -Leitungspaar. Ein entsprechendes Kabel ist von Lutron unter der Bestell-Nr. GRX-CBL-346S erhältlich. Überprüfen Sie die Kompatibilität in Ihrer Region. Ein QS-System kann bis zu 100 Zonen und 100 Komponen- ten haben. Energi Savr Node QS besetzt eine Geräteposi- tion und bis zu 32 Zonenpositionen.
- Seite 74 QS-Bus-Leitung Sivoia -QS-Smart-Panel ® Sivoia -QS-Rollo (Stromversorgung) ® Beispiel für Verdrahtung mit T-Abzweigung seeTouch -QS-Bedienstellen ® Energi Savr Node QS Sivoia -QS- ® Smart-Panel (Stromver- QS-Bus-Leitung sorgung) Sivoia -QS- ® Rollo Installationsanleitung für Energi Savr Node QS DALI Lutron ®...
- Seite 75 1; Klemme 2 ist an Bedienstelle 1 abgeschlossen ESN 4 ESN 4 versorgt nur die Bedienstellen 5, 6 und 7; kein Anschluss an Klemme 2 zwischen den Bedienstellen 4 und 5 Installationsanleitung für Energi Savr Node QS DALI Lutron ®...
- Seite 76 Einstellungen) oder dauerhaft angeschlossen. Alle Leuchten sollten vom Funkab- QS-Bus-Leitung deckungsbereich des Routers aus sichtbar sein Bitte schalten Sie den Energi Savr Node aus, bevor Sie es mit dem Ethernet Kabel verbinden. Installationsanleitung für Energi Savr Node QS DALI Lutron ®...
-
Seite 77: Zuordnung Von Dali-Linien Zu Wandbedienstellen
• Linie 2 auf minimaler Intensität und • Linie 1 blinkt. • Linie 2 blinkt. 2. Verlassen Sie den Testmodus: Halten Sie die Test-Taste gedrückt, bis die Test-LED aufhört zu blinken. Installationsanleitung für Energi Savr Node QS DALI Lutron ®... - Seite 78 Gelb: kontinuierlich an Aus Ethernet nicht angeschlossen Test Rot: blinkt 5-mal pro Sekunde Test fehlgeschlagen - siehe DALI-LEDs Rot: blinkt 5-mal pro Sekunde Übertemperatur Temperatur Rot: kontinuierlich an Übertemperatur, Gerät ausgeschaltet Installationsanleitung für Energi Savr Node QS DALI Lutron ®...
-
Seite 79: Gewährleistung
Schriftstück festgelegten Garantie. Diese Gewährleistung kann die Haftung von Lutron EA oder Garantie ist für einen Zeitraum von zwei Jahren vom Lutron für arglistige Täuschung oder für den Tod oder die Versanddatum gültig. Lutrons Verpflichtungen mit Verletzung von Personen infolge Fahrlässigkeit oder eine dieser Garantie beschränken sich auf Reparatur der... -
Seite 80: Kontaktinformationen
Kontaktinformationen Internet: www.lutron.com Weltweite Zentrale Asienzentrale Lutron Electronics Co., Inc. Singapur 7200 Suter Road, Coopersburg, PA Lutron GL Ltd. 18036-1299 USA 15 Hoe Chiang Road, TEL. +1.610.282.3800 #07-03 Euro Asia Centre, FAX +1.610.282.1243 Singapur 089316 Technische Unterstützung 1.800.523.9466 TEL. +65.6220.4666 Gebührenfrei 1.888.LUTRON1...
