SUMMEN SEKTION

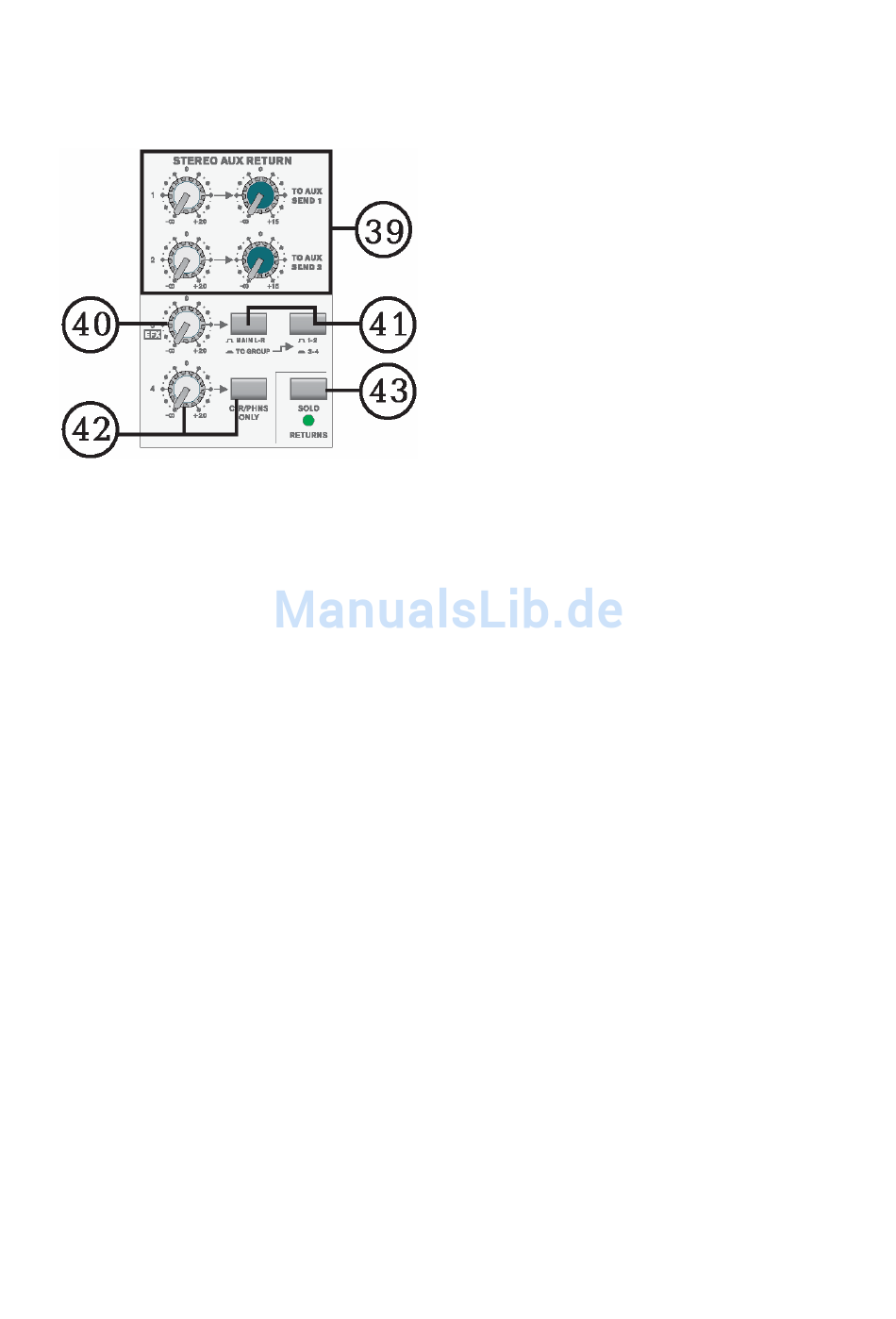

STEREO AUX / EFX RETURN SEKTION
39. STEREO AUX RTN
Die beiden linken Drehregler, mit 1 und 2
bezeichnet, bestimmen die Lautstärke der
Audiosignale, die an den jeweiligen linken
und rechten AUX RTN Buchsen (#16)
anliegen. Das Stereo Signal wird direkt auf
die Summenschiene L / R geleitet.
Ganz nach links gedreht ist kein Signal zu
hören, je weiter Sie im Uhrzeigersinn
drehen, umso lauter wird das anliegende
Signal.
TO AUX SEND 1
Dieser Drehregler ermöglicht, das am AUX
RTN 1 anliegende
Ausspielweg AUX SEND 1 zu schicken. Es
wird vor dem Lautstärkeregler AUX RTN 1
abgegriffen, ist also unabhängig von
dessen Stellung.
Für AUX RETURN
entsprechenden Regler, der das Signal auf
den Ausspielweg AUX SEND 2 sendet.
In vielen Fällen werden die Ausspielwege
AUX SEND 1 & 2 zum Ansteuern von
Bühnenmonitoren verwendet. Wenn Sie an
den AUX RTN 1 die Ausgänge eines
externen Effektprozessors
können Sie mit Hilfe des Reglers TO AUX 1
diesen Effektanteil
Bühnenmonitoren hörbar machen (man
nennt diese Funktion „Effect to monitor").
ACHTUNG: Dieser Regler sollte mit Vorsicht behandelt
werden, Effekt im
Rückkopplungsschwelle!
PHONIC CORPORATION – Bedienungsanleitung MU2442X
Signal auf den
2 gibt es einen
anschließen,
auch in den
Monitor senkt die
Für AUX RTN 2 gilt entsprechend genau das
gleiche wie für AUX RTN 1.
40. EFX
Der Drehregler EFX
Lautstärke der Signale,
Eingängen AUX RTN 3 (#16) anliegen. Sind
diese Buchsen nicht belegt, liegt hier
automatisch die Rückführung des internen
digitalen Effektprozessors
belegt, ist die interne Verbindung vom
eingebauten Effektprozessor
Rückführungen unterbrochen.
41. MAIN L-R / TO GROUP & 1-2 / 3-4
Diese beiden Schalter beziehen sich auf
das Signal, das an der Rückführung EFX (=
AUX RETURN 3) anliegt, sei es der interne
Effektprozessor oder ein externes Gerät.
Der linke Schalter
grundsätzlich, ob das Returnsignal direkt in
die Summe L / R (Schalter nicht gedrückt)
geleitet wird, oder in die Subgruppen
(Schalter gedrückt).
gedrückt, entscheidet der rechte Schalter,
ob es sich um die Subgruppen 1 & 2
handelt (Schalter nicht gedrückt), oder um
die Subgruppen 3 & 4 (Schalter gedrückt).
42. AUX RETURN 4
Der Drehregler kontrolliert die Lautstärke
der Signale, die an den Eingängen AUX
RTN 4 (#16) anliegen.
C-R / PHNS ONLY
Normalerweise gelangt das AUX RETURN 4
Signal direkt in die Summenschiene L / R.
Wenn dieser Schalter gedrückt ist, wird das
Return Signal jedoch stattdessen in die
CONTROL ROOM / PHONES Sektion (#49)
geleitet.
Diese Funktion ist interessant, wenn Sie
Aufnahmen im
machen. Ein Effekt, der an AUX RETURN 4
angeschlossen wird, kann damit direkt auf
die Kopfhörerschiene geleitet werden –
damit sich der Künstler besonders wohl
fühlt.
43. SOLO & Status LED
Dies ist ein globaler SOLO Schalter für alle 4
AUX RETURN Signale. Ist der Schalter
gedrückt, werden die Signale der AUX
RETURNS hinter den
abgegriffen und gesammelt in die Control
Room / Phones Sektion (#49) geleitet, wo
sie optisch und akustisch überprüft werden
kontrolliert die
die an den
an. Sind sie
zu diesen
entscheidet
Ist der Schalter
Overdub Verfahren
Lautstärkereglern
