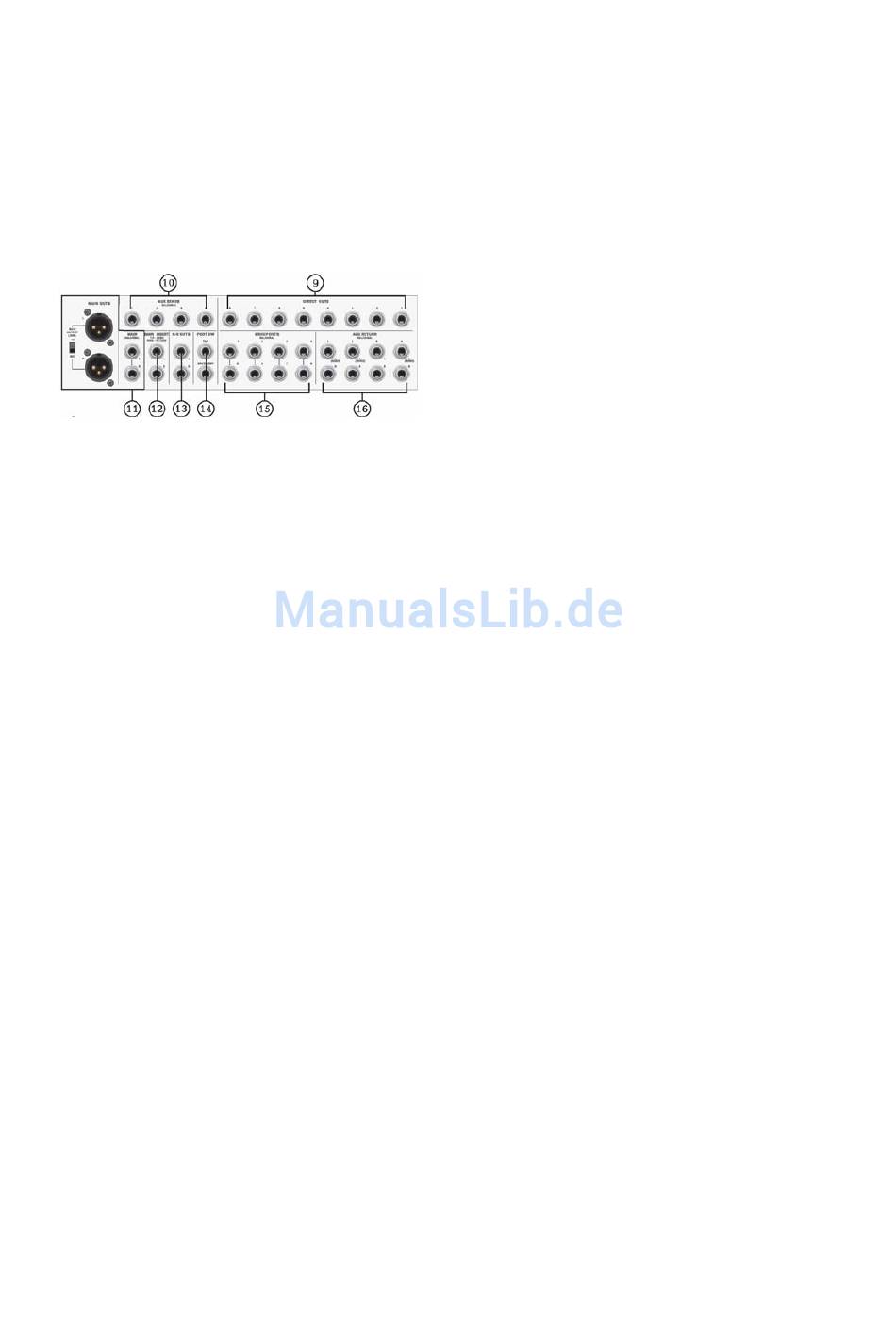

Rückseite - Phonic MU2442X Bedienungsanleitung

8. 12 V LAMP
Diese BNC Buchse liefert eine Spannung
von 12 V und ist für den Anschluss einer
Schwanenhals Pultbeleuchtung gedacht.,
z.B. der Phonic GL15B. Die Leuchte gehört
nicht zum Lieferumfang.
RÜCKSEITE
9. DIRECT OUTS
Die Monokanäle 1 – 8 verfügen je über
einen Direktausgang. Das unsymmetrische
Signal wird hinter
abgenommen, d.h. inklusive Hochpassfilter
und Klangregelung. In der Regel werden
hier die
Mehrspuraufnahme
angeschlossen. Sie können aber auch für
jeden anderen Zweck verwendet werden,
z.B. ein Triggersignal für die Lichtanlage (oft
nimmt man das Bass Drum oder Snare
Drum Signal).
Praxistipp: Wenn Sie genügend Kanäle frei
haben, und Sie möchten beispielsweise die
Gesangskanäle für den Monitor anders
einstellen als für die Frontbeschallung
(etwa ohne Kompressor), können Sie das
Gesangsmikrofon im ersten Kanal für die
Speisung der Monitorwege verwenden
(pre Fader). Sie schieben dennoch den
Kanal Fader auf 0 dB, machen aber kein
Routing. Den Direktausgang dieses Kanals
verbinden Sie mit einem Line Eingang eines
anderen Kanals. Diesen verwenden Sie
dann für die Frontbeschallung, und können
dort etwa einen Kompressor einschleifen
(der im
Rückkopplungsproblemen führen könnte).
10. AUX SENDS
Dies sind die Ausgänge der Ausspielwege,
also die Summe der jeweiligen AUX SEND
Regler pro Kanal.
symmetrischen 6,3 mm Klinkenbuchsen
kann der Eingang eines externen Geräts
angeschlossen werden.
PHONIC CORPORATION – Bedienungsanleitung MU2442X
dem Fader
Eingänge einer
Maschine
Monitorweg zu
An jede dieser
Ausspielwege dienen
Geräte in die
integrieren oder,
Gesamtmischung, eine weitere Mischung
zu erstellen.
Beim MU2442X gibt es vier Ausspielwege.
Sie sind unterschiedlich beschaltet, was
sich zusätzlich noch durch individuelle
Schalter in den Kanälen ändern lässt (siehe
#26).
Handelt es sich um ein pre Fader Signal,
wird meist ein
angeschlossen. Ist es ein post Fader Signal,
werden meist externe
angeschlossen.
AUX 1 und 2: Die beiden Ausspielwege
können per Schalter pre oder post Fader
geschaltet werden.
AUX 3 und 4: Immer post Fader geschaltet.
AUX 3 ist gleichzeitig der Eingang für das
interne Effektgerät.
Werden Effektgeräte angesteuert, dienen
die Stereo AUX
Anschluss der Effekt-Rückführungen (der
Ausgänge des Effektgeräts). Sie können
aber ebenso gut
verwenden, wenn
Funktionen eines
Klangregelung) für
brauchen.
Anmerkung: Wenn
unsymmetrisch ist, und
unsymmetrische Kabelführung machen, sollten Sie
dennoch einen dreipoligen
verwenden, bei dem Sie den Ring nicht belegen, um
Schäden an dem Mixer zu vermeiden.
11. MAIN L & R
Die MAIN OUTS sind die Hauptausgänge
des Mischpults. Hier liegt die endgültige
Mischung aus der Summenschiene an. Sie
senden ein symmetrisches
unsymmetrisches Signal (je nachdem, was
für ein Kabel Sie verwenden) mit Line Pegel
an externe Geräte
Signalprozessoren oder Endstufen).
Die Ausgänge liegen sowohl als männliche
XLR Buchsen als auch als dreipolige
Klinkenbuchsen vor. Die Ausgänge liegen
parallel, enthalten also dasselbe Signal.
dazu, externe
Gesamtmischung
zusätzlich zur
Bühnenmonitor
Effektgeräte
Returns (#16) zum
die Stereokanäle
Sie die vollen
Kanalzuges (z.B.
die Rückführungen
das Nachfolgegerät
Sie demnach eine
Klinkenstecker
oder
(z.B. Equalizer,
